Место происхождения: | КИТАЙ |
---|---|
Фирменное наименование: | OTC |
Номер модели: | FD-B4S |
Количество мин заказа: | 1 |
Упаковывая детали: | ось робота заварки OTC FD-B4S 7 playload 4kg руки робота сваривая и достигаемость 1.4m как робот mig |
Время доставки: | 60дайс |
Условия оплаты: | L/C, D/A, D/P, T/T |
Поставка способности: | 99 |
Количество осей: | 7 | Максимальная грузоподъемность: | 4кг |
---|---|---|---|
Позиционноцикловая повторимость: | +/- 0,08 mm (примечание 1) | Горизонтальная достигаемость: | 1435mm |
Вертикальная достигаемость: | 2446mm | Управляйте емкостью: | 3550В |
Высокий свет: | Робот заварки достигаемости 1.4m OTC,Робот заварки полезной нагрузки 4kg OTC,7 робот заварки оси OTC |

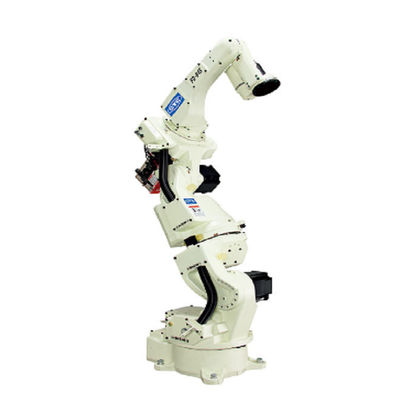

ось сваривая робота OTC FD-B4S 7 playload 4kg руки робота сваривая и достигаемость 1.4m как робот заварки mig
Спецификация | Значение |
---|---|
Количество осей | 7 |
Максимальная грузоподъемность | 4 kg |
Позиционноцикловая повторимость | +/- 0,08 mm (примечание 1) |
Горизонтальная достигаемость | 1435mm |
Вертикальная достигаемость | 2446mm |
Емкость привода | 3550W |
Работая ряд, рука, J1 (вращение) | +/- 170º |
Работая ряд, рука, J2 (предплечье) | -145º~+70º |
Работая ряд, рука, J3 (предплечье) | -170°~ +142.6° |
Работая ряд, запястье, J4 (качание) | +/- 155° |
Работая ряд, запястье, J5 (гнуть) | -45°~ +225° (примечание 2) |
Работая ряд, запястье, J6 (извив) | +/- 205° (примечание 2) |
Максимальная скорость, рука, J1 (вращение) | 3,66 rad/s {210°/s} |
Максимальная скорость, рука, J2 (предплечье) | 3,66 rad/s {210°/s} |
Максимальная скорость, рука, J3 (предплечье) | 3,66 rad/s {210°/s} |
Максимальная скорость, запястье, J4 (качание) | 7,33 rad/s {420°/s} |
Максимальная скорость, запястье, J5 (гнуть) | 7,33 rad/s {420°/s} |
Максимальная скорость, запястье, J6 (извив) | 10,5 rad/s {600°/s} |
Нагрузка запястья, позволяемый момент, J4 (качание) | N*m 10,1 |
Нагрузка запястья, позволяемый момент, J5 (гнуть) | N*m 10,1 |
Нагрузка запястья, позволяемый момент, J6 (извив) | 2,94 N*m |
Нагрузка запястья, позволяемый момент инерции, J4 (качание) | 0,38 kg* m@2 |
Нагрузка запястья, позволяемый момент инерции, J5 (гнуть) | 0,38 kg *m^2 |
Нагрузка запястья, позволяемый момент инерции, J6 (извив) | 0,03 kg *m^2 |
Площадь поперечного сечения деятельности руки | 2,57 m^2 x 340° |
Условия окружающей среды | 0 | 45°C, 20 | RH 80% (отсутствие конденсации) |
Масса | 189 kg |
Грузоподъемность предплечья | 10 kg (примечание 3) |
Тип установки | Тип пола |
Цвет краски | Белизна (Munsell 10GY9/1) |
