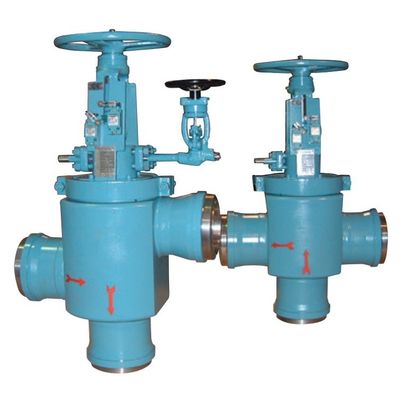

Типичная система Sempell изоляции подогревателя питательной воды моделирует клапан предохранения от предподогревателя HP AVS 4/5

Особенности

• Тело кованой стали.

• Тело в части формы для уменьшения нескольких сварок и штуцеров.

• Тело также доступное как одиночный тип блока - таким образом исключать швы сопла сваривая.

• Быстрый переключатель сверх, во избежание повреждающ более самые дальние трубы feedwater HP.

• Альтернативы с умеренностью заключительной скорости посредством различных решений. Это после этого необходимо если возможно для воды ударить и повредить разделительную стену предподогревателя или если клиент определяет работая времена.

• Одновременная работа 2 главных клапанов с одним пилотным клапаном.

• Раскройте предподогреватель только после выравнивания давления - увеличивает безопасность потому что работа сделана за клапаном.

• Эксплуатируемое средство системы - отсутствие тяжелого привода.

• Альтернативы доступные для выбора пилотных клапанов.

Общее применение

В случае неполноценной системы трубки эти клапаны конструированы для того чтобы остановить питание высокого feedwater давления и обойти его вокруг подогревателя или группу в составе подогреватели в короткийе срок. Защита достигана в системе путем установка быстрого заключительного переключающего клапана перед и быстрого заключительного задерживающего клапана за подогревателями в pipework. Побудительная сила давление feedwater, так, что система будет failsafe если или электрические или пневматические поставки терпят неудачу.

Размеры: DN 80 до 500

Температура: 100 - 360°C

Материал тела: 1,0460 1,7335 1,5415 1,6368 A105 A182F12

Класс давления: PN 160 - PN 500

Быстрый - заключительные клапаны

Для легкой установки клапанов AV, они должны предпочтительно быть установлены в вертикальное положение. Их потери давления соответствующие к диапазонам 90° и существенно более выгодны по сравнению с T-штуцерами. В случае групп предподогревателя, тела клапана будучи конструированными как штуцеры, могут служить для линии питательной воды, который нужно распределить к индивидуальным предподогревателям.
