Вход размера: | DN 100 - DN 600 NPS 4 - NPS24 | Диапазон температур: | До °F +700 °C/+1300 |
---|---|---|---|
Установленное давление: | 10 бар - бар 450 | Диаметр отверстия: | 66 mm - 438 mm |
Дизайн: | Открытый bonnet, сбалансированный поршень | Аксессуары: | Индикатор положения |
Дизайн: | Пневматически помогать тип весны диска, | Тело /Material: | 1.0460/SA105; 1.0619/SA216 WCB; 1.7335/SA182 F12 |
Материалы тела: | 1.7357/SA217 WC6; 1.7380/SA18 F22; 1.7379/SA217 WC9 | Тело - материал: | 1.4903/SA182 F91; 1.4901/SA182 F92 |
Высокий свет: | Сваривая предохранительный клапан пара конца,Предохранительный клапан пара DN100,Предохранительный клапан пара NPS24 |

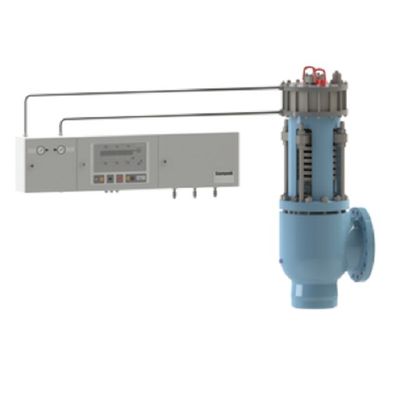

Дизайн SOT модели Sempell SOT со сваривая концом или служить фланцем предохранительным клапаном пара давления соединений высоким
Высокий предохранительный клапан давления для предохранения от боилера в дизайне весны диска со сваривая концом или служить фланцем соединениями
Особенности
Высокая закрепленность до установленного давления должного к дополнительной нагрузке
Ровная деятельность (никакие силы путем хлопать)
Весна диска позволяет более высоким силам сравненным к спиральной пружине. Это приводит в высоких установленных давлениях даже для больших емкостей.
Механический стоп подъема обеспечивает функциональную стабильность
Запирать для гидростатического теста без дополнительных частей
Высокое позволяемое обратное давление
Спецификации
Вход размера: DN 100 – DN 600
NPS 4 – NPS24
Диапазон температур:
До °F +700 °C/+1300
Установленное давление:
10 бар – бар 450
Диаметр отверстия
66 mm – 438 mm
Дизайн:
Открытый bonnet
Сбалансированный поршень
Тип весны диска
пневматически помогать
Материал тела:
1.0460/SA105
1.0619/SA216 WCB
1.7335/SA182 F12
1.7357/SA217 WC6
1.7380/SA18 F22
1.7379/SA217 WC9
1.4903/SA182 F91
1.4901/SA182 F92
Аксессуары:
Индикатор положения
Применения
Боилеры EN12952 и TRD. Насыщенный перегретый и закризисный пар. Также соответствующий для специфических применений газа где полный контроль необходим.
Эти контролируемые системы сброса давления безопасности (CSPRS) используют привод для того чтобы обеспечить совершенно контролируемое представление в соответствии предохранения от давления полностью требований к EN и TRD. Эти клапаны можно полно подгонять совершенно для того чтобы одеть требования применения для закрепленности места, избыточного давления и представлений blowdown. Спиральная пружина (тип SOH) или весна диска (тип SOT) для более больших клапанов. Совмещенный с электропневматическим блоком управления STE4 или пневматическим блоком управления STE5, с дублированиями и встроенными проверками. TÜV тип-испытало к PED & EN4126-5.
