Место происхождения:
China
Фирменное наименование:
SCHUNK
Сертификация:
Provide
Номер модели:
PHL 25-045
Свяжитесь мы
Каждая челюсть может двигаться на 45 мм в удар. Устройство обеспечивает постоянную силу закрытия и открытия на 500 Н, которая незначительно увеличивается до 508 Н, когда пальцы не вытянуты.
Устройство имеет вес 1,89 кг и может обрабатывать рекомендуемый максимальный вес заготовки 2,5 кг.Он позволяет максимально допустимую длину пальца 200 мм и может нести вес до 1 кг на палец..
Объем цилиндра на двойной ход составляет 107 см3 и рабочее давление составляет от минимума 2 бар до максимума 8 бар, при оптимальном номинальном давлении 6 бар.
Время закрытия и открытия устройства быстрое и занимает всего 0,15 секунды.
С классом защиты IP 41, он хорошо работает при температуре окружающей среды от 5°C до 90°C.
Максимальная осевая сила (Fz max.), которой может выдерживать устройство, составляет 1000 Н. Оно также может обрабатывать значительный крутящий момент с максимальным объемом 29 Нм на оси Mx, 120 Нм на оси My,и 33 Нм на оси Mz.
Всила захватаотносится к коллективной силе, оказываемой каждой отдельной челюстью при удержании объекта на определенном расстоянии, обозначается какП(для уточнения см. приложенную иллюстрацию).
Вдлина пальцарасстояние от заранее определенной эталонной поверхности до главной оси, обозначенное как расстояниеПДанное измерение показывает верхний предел длины пальца, возможный при стандартном рабочем давлении.необходимо уменьшить длину пальца в соотношении, соответствующем номинальному рабочему давлению..
Точность повторенияхарактеризуется последовательностью окончательного расположения в течение последовательности из 100 непрерывных циклов.
Вмасса заготовкиопределена масса, с которой можно надежно обращаться с помощью силового захвата, который имеет коэффициент статического трения 0,1 и коэффициент безопасности 2.Этот расчет предназначен для предотвращения скольжения при ускорении, эквивалентном гравитационному ускорениюgПри применении методов форм-фита или захвата зацепки допустимый вес заготовки значительно увеличивается.
Время закрытия и открытияобозначают длительность, необходимую для закрытия и открытия нижних челюстей захватного устройства, за исключением дополнительных длительностей, таких как переключение клапана, заполнение шланга и реакция ПЛК.Такие периоды должны должным образом учитываться при расчете общего времени цикла.
Операционная структура устройства основана наПринцип двойной поршневой стойки и пиниона.
Основная конструкция корпуса состоит из алюминия, специально использующего экструдированный профиль для обеспечения прочности и долговечности.
Основная челюсть изготовлена из высококачественного алюминиевого сплава.
Устройство использует профилированное руководство рельса для облегчения точных и плавных движений, способствующих надежности и точности системы.
Устройство управления работает пневматически и требует фильтрованного сжатого воздуха, соответствующего стандартам ISO 8573-1:2010, в частности, уровню чистоты 7:4:4.
Полная гарантия охватывает продукт в течение 24 месяцев, обеспечивая клиентам уверенность и поддержку.

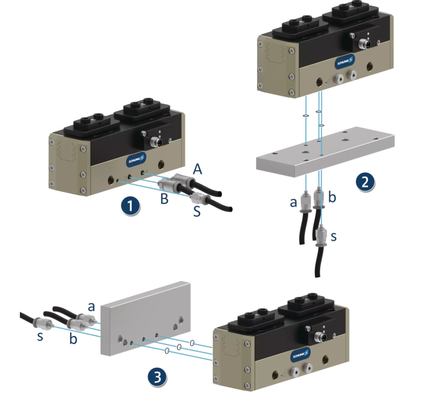

В комплекте с покупкой имеются центральные рукава и O-кольца, необходимые для прямого соединения.и руководство по эксплуатации, включающее декларацию о регистрации, легко доступно в Интернете для получения дополнительных указаний.
Кроме того, для тех, кто требует более продвинутого решения,наличие клапана поддержания давления SDV-P для обеспечения постоянной работы;.

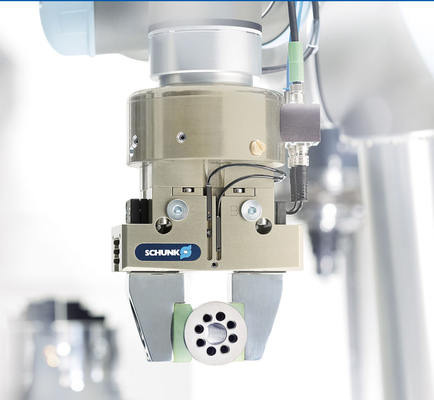

Часть роботизированной руки SCHUNK PHL 25-045 является исключительным компонентом в мире деталей промышленного оборудования, предназначенного для повышения точности и эффективности автоматизированных систем.В качестве яркого примера высококачественного роботизированного захватчика, этот продукт может похвастаться множеством функций, которые делают его подходящим для различных случаев применения и сценариев.Он выделяется как значительное дополнение к любому инвентарю промышленных деталей роботов.
Изготовленная с точностью и долговечностью, ожидаемой от бренда с репутацией SCHUNK, модель PHL 25-045 из Китая, обеспечивающая сочетание передовых технологий и экономической эффективности.Система роботизированных захватчиков была тщательно протестирована и сертифицирована, чтобы гарантировать ее производительность и безопасность в множестве промышленных условийС минимальным количеством заказа всего одного устройства и конкурентоспособной ценой 2600 долларов, SCHUNK PHL 25-045 доступен как для небольших приложений, так и для более крупных, сложных систем.
Детали упаковки подчеркивают заботу и внимание, уделяемое продукту, гарантируя, что он прибывает в идеальном состоянии с стандартной упаковкой, которая защищает целостность захватчика во время транзита.Клиенты могут рассчитывать на своевременные сроки доставки, а с помощью удобных условий оплаты, таких как T / T и Link, процесс закупок прост и без проблем.Приверженность SCHUNK поставкам отражается в широком доступе к PHL 25-045, готовые удовлетворить потребности различных отраслей.
Разработанный для работы при максимальной температуре окружающей среды 90 °C и с уровнем защиты IP23S, SCHUNK PHL 25-045 подходит для сложных промышленных условий.Впечатляющая сила открытия 500 Н позволяет легко выполнять самые разные задачи., что делает его идеальным выбором для приложений, требующих точных манипуляций и сильных возможностей захвата.Классификация продукта как системы захвата подчеркивает его специализированную функцию в области автоматизации и робототехники.
Интервал очистки для SCHUNK PHL 25-045 является переменным, что позволяет использовать гибкие графики обслуживания, которые могут быть адаптированы к конкретным эксплуатационным требованиям различных приложений.Эта особенность гарантирует, что часть роботизированной руки остается в оптимальном состоянии, способствуя долговечности и надежности всей автоматизированной системы, которой она служит.
Независимо от того, интегрированы ли они в производственные линии, упаковочные станции или сборочные процессы,SCHUNK PHL 25-045 является воплощением универсального и незаменимого компонента в области деталей промышленных роботовЭто инвестиция, которая обещает повысить производительность, точность и общую производительность любой роботизированной системы, частью которой она станет.
Марка:СЧУНК
Номер модели:PHL 25-045
Место происхождения:Китай
Сертификация:Предоставить
Минимальное количество заказа:1
Цена:2600 долларов
Подробная информация о упаковке:стандартный пакет
Время доставки:своевременный
Условия оплаты:T/T, L/C
Способность к поставкам:Достаточно.
Регулируемость хода:Нет
Сила закрытия:500 N
Марка:СЧУНК
Максимальная температура окружающей среды90 °C
Модель:PHL 25-045
Улучшите свою робототехническую руку с помощью нашего SCHUNK Robot Gripper, жизненно важной части тела для точности и долговечности.Модель PHL 25-045 является свидетельством нашей приверженности качеству и функциональности.
Спасибо, что выбрали наши части для роботизированных рук для ваших потребностей в автоматизации.Мы стремимся предоставить вам всестороннюю техническую поддержку и услуги, чтобы обеспечить ваше удовлетворение и оптимальную производительность вашей роботизированной руки.
Если у вас возникнут какие-либо проблемы или возникнут вопросы относительно установки, эксплуатации или обслуживания наших деталей для роботизированных рук, наша экспертная команда технической поддержки будет готова вам помочь.Мы предлагаем руководство по устранению неполадок, технические консультации и решения распространенных проблем, чтобы помочь вам свести к минимуму время простоя и сохранить производительность.
Для более глубокой поддержки мы предоставляем ряд услуг, включая:
Наша приверженность превосходному обслуживанию гарантирует, что наша поддержка простирается за пределы первоначальной покупки.договоры на услуги, и доступ к нашей базе знаний и документации.
Мы также поощряем клиентов давать отзывы и делиться своим опытом с нашими продуктами.Ваши идеи неоценимы для нас, поскольку мы постоянно улучшаем наши услуги поддержки и разрабатываем инновационные продукты, которые отвечают вашим растущим потребностям..
Для получения дополнительной помощи, пожалуйста, ознакомьтесь с документацией, поставляемой с вашим продуктом, или посетите наш веб-сайт для получения дополнительных ресурсов.Наша цель - предоставить вам надежную поддержку, чтобы ваши роботизированные системы работали на пике производительности..

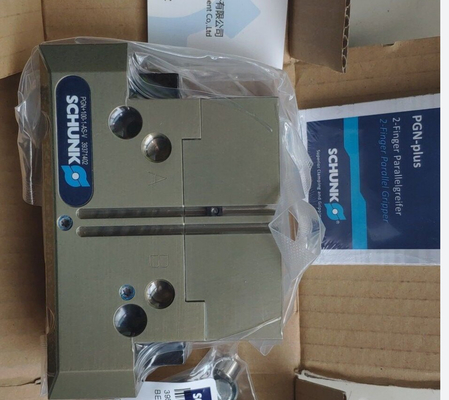

Упаковка продукции для деталей роботизированной руки:
Все отдельные компоненты робототехнических частей закреплены в специальных пенных вставках для обеспечения стабильности во время транспортировки.Пенопласт помещается в прочную картонную коробку, предназначенную для выдержки стандартных условий доставкиКаждая коробка запечатана тяжелой упаковочной лентой и четко помечена содержимым и инструкциями по обращению.
Перевозка деталей роботизированных рук:
Запакованные части роботизированных рук отправляются в армированный картонный ящик, с дополнительной подкладкой для поглощения любого удара во время транспортировки.Для дополнительной безопасности ящик завязан полосками и помечен соответствующей информацией о перевозкеМы используем надежные курьерские услуги, чтобы обеспечить своевременную и безопасную доставку в пункт назначения, указанный клиентом.
