Номинальный вход диаметра - поток: | 1/2» - 1 1/2» | 1/2» - 1 1/2» | Номинальный вход диаметра - фланец: | DN 15 - DN 25 | 1/2» - 1" |
---|---|---|---|
Фактическое ₀ диаметра d отверстия: | 9 - 17,5 mm | 0,354 до 0,689 внутри | Фактическая зона отверстия ₀: | 63.6 - 241 mm ² | 0,099 до 0,374 в ² |
Давление: | 0.5 - бар 250 | 7,3 до 3626 psig | Вход оценки фланца: | PN 40 - PN 400 | CL150 - CL2500 |
Температура (в соответствии с EN DIN): | °C -45 до 150 | °F -49 до 302 | Temperatur (nach ASME): | °C -45 до 150 | °F -49 до 302 |
Материальное тело выхода: | 1,0619, 1,4408, 0,7043 | SA 216 WCB, SA 351 CF8M, GR 60-40-18 Duktil | Материальное тело входа: | 1,4104, 1,4404 | SA 479 430, SA 479 316L |
Соединение клапана: | Acc потока. к ISO 228-1 DIN, ISO 7-1/BS 21 или ASME B1.20.1, acc фланца. к ISO 1092-1 DIN или ASME B | Мембраны материальные (опционный): | Нержавеющая сталь и эластомер |
Тип нагрузки: | Нагруженная весна - | ||
Высокий свет: | Тип 462 клапан уменьшения давления,клапан уменьшения давления 250bar,1 |

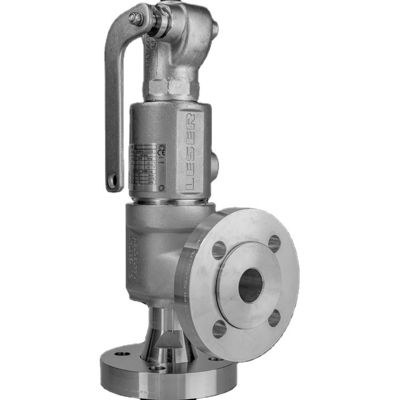

Компактный тип весна представления 462 - нагруженный предохранительный клапан давления
