Позиционирующие клапаны являются важными компонентами в системах управления промышленными процессами, обеспечивающих точное расположение клапанов для оптимального регулирования потока в таких отраслях, как нефть и газ, химическая обработка,производство электроэнергииКогда позиционировщик не работает, это может привести к нестабильности процесса, чрезмерному потреблению энергии, рискам для безопасности,и дорогостоящие незапланированные простои, часто составляющие десятки тысяч долларов за инцидент.

ВXiangjing (Шанхай) M&E Technology Co., Ltd., основанная в 2015 году, мы специализируемся на оборудовании клапанов, запасов и поддержки ведущих брендов, таких какСерия Fisher FIELDVUE DVC,Masoneilan SVI,Flowserve Logix,Нелес ND9000,Самсон, иTopWorxОбладая большим опытом обслуживания клиентов по всему миру, мы предоставляем подбор, диагностику на месте / удаленную диагностику, калибровку, ремонт и техническую подготовку для минимизации сбоев.

В этом подробном руководстве мы описываем10 наиболее распространенных проблем с позиционированием клапанана основе полевых данных, представлений производителя (например, руководств Emerson Fisher, документации Baker Hughes Masoneilan) и реального решения проблем.решения, и советы по профилактике.

Позиционировщик клапана получает сигнал управления (обычно 4-20 мА) и использует приборный воздух для привода привода до тех пор, пока клапан не достигнет точной позиции.Он сравнивает исходное значение с фактической позицией обратной связи (через связь или бесконтактный датчик) и соответствующим образом регулирует.

Основные типы:

• Пневматические
• Электропневматический (конвертер I/P)
• Умный/цифровой (HART/Fieldbus, с диагностикой)

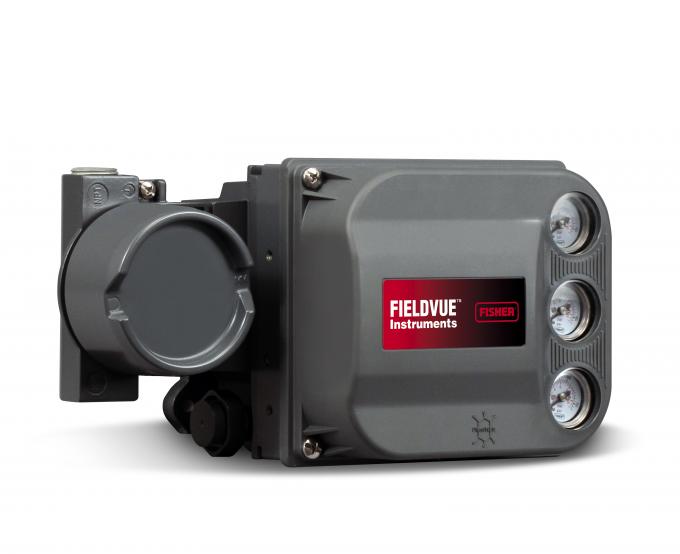

FisherTM FIELDVUETM DVC6200 Дигитальный контроллер клапана.

(Фишер FIELDVUE DVC6200 цифровой контроллер клапана, установленный на клапане управления, обычный пример умного позиционирования.)

Точное расположение предотвращает такие проблемы, как перегрузка, цикл или отказ от ответа, которые напрямую влияют на производительность петли.

Необработанные проблемы приводят к охоте (колебаниям), сцеплению (сцеплению), дрейфу или полному отказу, что приводит к плохому контролю, проблемам качества продукции, несоблюдению выбросов и рискам для безопасности.Современные интеллектуальные позиционирующие устройства с диагностикой могут обнаруживать проблемы на ранней стадииПроактивные исправления часто продлевают срок службы с 18 месяцев до 4+ лет, значительно снижая затраты на обслуживание.

Вот наиболее частые проблемы, ранжированные по распространенности в отчетах о полевых испытаниях и данных производителей.

1. Ошибки калибровки или позиционированияСимптомы: клапан не достигает установленной точки точно; постепенное смещение с течением времени; непоследовательное расположение.Частые причины: Механический износ, изменения температуры, вибрации, дрейф датчиков (особенно в умных моделях, таких как Fisher DVC6200).Диагноз: Используйте коммуникатор HART (например, Emerson 475 или AMS Trex) для проверки обратной связи между движением и командой; выполните испытание сигнатуры клапана.Пошаговое решение:
   1. Если возможно, изолируйте клапан.
   2. Проверьте выравнивание монтажа/связи.
   3. Запустить автоматическую калибровку через коммуникатор (используйте инструкцию Фишера/Месонелана).
   4. При необходимости настраивайте на нуль.
   5. Повтори тест с 5% шагом.Профилактика: калибровать ежеквартально; использовать бесконтактную обратную связь в новых установках.Подсказка от Сяньцзиня.: Многие проблемы с дрейфом разрешаются с помощью бесплатной дистанционной диагностики ≈ отправка данных/фотографий для быстрой оценки.

Позиционировщик и калибровка клапана с использованием сердечного коммуникатора - приборы FISHER FIELDVUE

(Коммуникатор HART во время калибровки позиционирующего прибора Фишера)

2. Проблемы с подачей воздуха (низкое давление, влажность, загрязнение)Симптомы: медленная реакция; отсутствие движения; неустойчивое поведение.Причины: грязный/влажный воздух забивает I/P или реле; давление ниже спецификации (обычно 20-120 psi).Диагноз: Проверьте прибор питания; точку росы испытания (должна быть <-40°C); проверьте фильтры.Поправить.: Заменить 40μm фильтр/регулятор; система сухого воздуха; проверить давление 5-10 psi выше установленного на столе привода.Профилактика: Установка высококачественного приборового воздуха; ежемесячные проверки.
3. Охота / колебанияСимптомы: циклы клапана вокруг установленной точки; видимая вибрация.Причины: агрессивная настройка PID + сцепление; свободное соединение; высокая придача.ДиагнозПозиция тренда против времени; проверка сигнала привода.Поправить.:
   1. Уменьшить пропорциональную прибыль (Kp).
   2. Увеличьте время интеграла/произведения.
   3. Обратитесь к основной претензии (см. # 4).
   4. Перезагрузить через автоматическую оптимизацию в умных позиционерах.ПрофилактикаНачните консервативную настройку; следите за тенденциями.

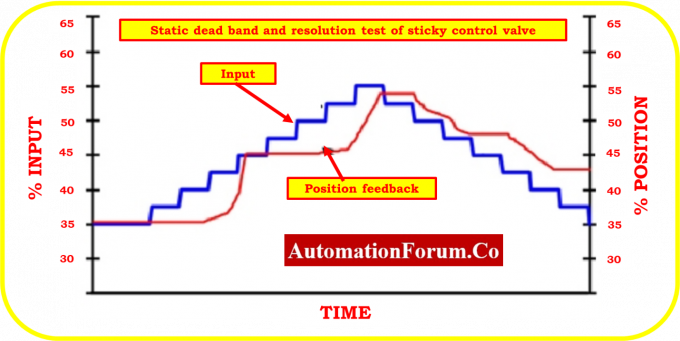

Охота на клапаны в клапанах управления Причины, диагноз и решение

(Пример волновой формы, показывающей охоту/осцилляцию клапанов управления, ввод позиционных задержек, вызывающих циклы.)

4. Стекция / сдвигСимптомы: клапан прыгает после небольших изменений сигнала; дергание.Причины: трение упаковки, накопление, отсутствие смазки.Диагноз: Провести испытание разрешения (небольшие шаги); определить > 0,5-1% минимального контролируемого движения.Поправить.: Чистить/смазать ствол; регулировать упаковку; использовать интеллектуальную диагностику для предупреждения о стыке.Профилактика: регулярные проверки ствола; переход на упаковку с низким уровнем трения.
5. Нет выходного давления / нет ответаСимптомы: клапан остается включенным, несмотря на изменение сигнала.Причины: Неисправность преобразователя I/P; блокированный клапан катушки; отсутствие воздуха.Поправить.: Испытать выход I/P; очистить/заменить реле; проверить проводку.Профилактика: Ежегодная проверка пневматики.
6. Медленная / медленная реакция клапанаСимптомы: Задержка движения; провал динамических тестов.Причины: небольшие трубы; отсутствие усилителя объема; утечки.Поправить.: Улучшить размер труб; добавить усилитель; исправить утечки.ПрофилактикаПневматики правильно размещены.
7. Механическая связь износ / свободная рукаСимптомыНеточная обратная связь, истерез.Причины: ношение в традиционных связях.Поправить.: Затягивать/заменить; рассмотреть возможность бесконтактного обновления.ПрофилактикаПроверяйте ежеквартально.
8. Внутренние / внешние утечки воздухаСимптомы: постоянное потребление воздуха; смещение положения.Причины: О-кольца изнашиваются; свободные фитинги.Диагноз: тест на мыло или детектор дыма.Поправить.: затягивать/заменить уплотнения; перенаправлять выхлоп, если это необходимо.

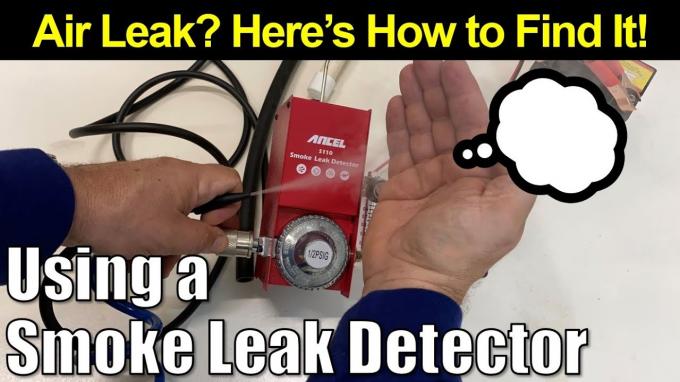

✅ Как обнаружить утечку воздуха? Используйте детектор утечки дыма

(испытание дыма, обнаруживающее утечки воздуха в пневматических системах, эффективное для устранения неполадок позиционирующего устройства).

9. Отзывы о положении / Дрейф датчикаСимптомыОтзывы не соответствуют фактическому положению.Причины: помехи окружающей среды; неправильная установка.Поправить.: перекалибровать; очистить датчик; перенастроить магнит.Профилактика: Защита от EMI; ежегодная проверка.
10. Неисправность I/P-конвертера или электроникиСимптомы: никаких изменений давления; коды ошибок в умных устройствах.Причины: выгорание катушки; электронная ошибка.Поправить.: Заменить модуль ввода/вывода; проверить мощность.ПрофилактикаСледите за оповещениями через ValveLink/ValVue.

Используйте для диагностики коммуникаторы HART (Emerson Trex/475), программное обеспечение ValveLink или ValVue.Переход на умные позиционирующие устройства часто сокращает техническое обслуживание на 30-50%.

В Xiangjing, мы предлагаем бесплатные ежемесячные тренинги и совместимый запас для быстрых исправлений.

Что вызывает охоту на позиционировщик клапанов?Агрессивная настройка + сцепление; уменьшить усиление и исправить трение.

Как калибровать позиционировку Fisher DVC6200?Используйте коммуникатор HART: автоматическая калибровка движения; настройка нуля/протяженности; проверка шагами.

Можно ли исправить утечки воздуха без отключения?Зачастую используют дымовые испытания для определения местонахождения, затягивания фитингов; изолировать секцию при необходимости.

Фишер против Мейсона - общие неудачи?Фишер: дрейф датчиков, проблемы с вводом/выводом; Масонелан: связь/утечки воздуха

Когда заменить или починить?Ремонт при незначительных проблемах; замена при отказе электроники или возрасте > 10 лет.

Учитывая эти 10 проблем, можно сократить время простоя, связанное с позиционированием, более чем на 80%.
