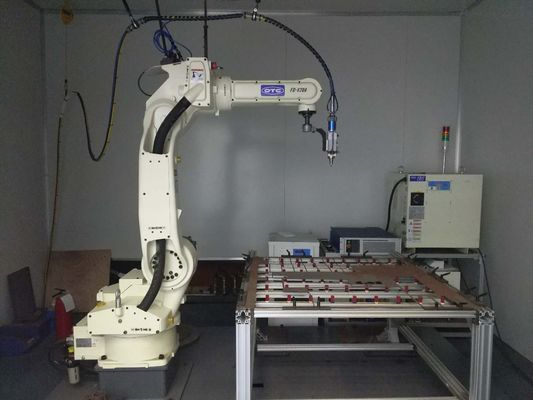

робот оси рабочего места FD-V25 6 робота сваривая для дуговой сварки, материал-регулируя робот автоматной сварки для OTC
Характер продукции
| Спецификация | Значение |
|---|---|
| Количество осей | 6 |
| Максимальная грузоподъемность | 55 lbs. (25 kg) |
| Позиционноцикловая повторимость | ± 0,003" (± 0,07 mm) (примечание 1) |
| Горизонтальная достигаемость | 67,32" (1710 mm) |
| Вертикальная достигаемость | 117,28" (2979 mm) |
| Емкость привода | 5600 w |
| Работая ряд, рука, J1 (вращение) | ±170° (±50°) (примечание 2) |
| Работая ряд, рука, J2 (предплечье) | -155 ° к ° +100 |
| Работая ряд, рука, J3 (предплечье) | -170° к +260° (примечанию 4) |
| Работая ряд, запястье, J4 (качание) | ± 180° |
| Работая ряд, запястье, J5 (гнуть) | -50 ° к + 230° |
| Работая ряд, запястье, J6 (извив) | ° ±360 |
| Максимальная скорость, рука, J1 (вращение) | 3,40 rad/s (195°/s) [3,05 rad/s (175°/s)] (Примечание 2) |
| Максимальная скорость, рука, J2 (предплечье) | 3,32 rad/s (190°/s) |
| Максимальная скорость, рука, J3 (предплечье) | 3,14 rad/s (180°/s) |
| Максимальная скорость, запястье, J4 (качание) | 6,98 rad/s (400°/s) |
| Максимальная скорость, запястье, J5 (гнуть) | 6,98 rad/s (400°/s) |
| Максимальная скорость, запястье, J6 (извив) | 10,47 rad/s (600°/s) |
| Нагрузка запястья, позволяемый момент, J4 (качание) | 52,6 N⋅m |
| Нагрузка запястья, позволяемый момент, J5 (гнуть) | 52,6 N⋅m |
| Нагрузка запястья, позволяемый момент, J6 (извив) | 24,5 N⋅m |
| Нагрузка запястья, позволяемый момент инерции, J4 (качание) | ² 1,09 kg⋅m |
| Нагрузка запястья, позволяемый момент инерции, J5 (гнуть) | ² 1,09 kg⋅m |
| Нагрузка запястья, позволяемый момент инерции, J6 (извив) | 0,24 ² kg⋅m |
| Площадь поперечного сечения деятельности руки | ² x 340° 5,27 m |
| Условия окружающей среды | ºF 32 до 113 (0 до °C 45), 20 | RH 80% |
| Масса | 613 lbs. (278 kg) |
| Грузоподъемность предплечья | 22 lbs. (10 kg) |
| Тип установки | Пол/потолок/стена |
| Цвет краски | Белизна (нотация Munsell 10GY 9/1) |
Наше FD-V25, робот 6 осей конструировано для дуговой сварки, вырезывания и применения материал-регуляции которые требуют более большой полезной нагрузки. Встроенный кабель сигнала применения упрощает интеграцию и установку.
• Предлагает широкий работая ряд с независимо манипулятором шарнирной конструкции
• Безшовное цифровое соединение со всеми электропитаниями бренда OTC DAIHEN сваривая
• Улучшенное управление вибрации задерживая обеспечивает ровное движение робота
• Одиночная технология источника – все компоненты изготовлены OTC DAIHEN.
• Сильно разносторонний дизайн поддерживает сваривать, резать и материал-регуляцию применения
• Windows XP основал открытую архитектуру
• Большой объем памяти и 40 входных сигналов/40 сигналов контроля за выпуском продукции
• Предварительные функции PLC учитывают диаграмму лестницы редактируя сразу через учат шкентелю
• Возможности сети – соединяет с локальными сетями, DeviceNet, и соединениями PROFIBUS (смогите требовать дополнительного оборудования)
• Дисплеи значка помогают в быстром & легком преподавательстве
• Экран цвета VGA 640×480 с СИД освещает дисплей контржурным светом цвета 65536
• положение 3 включает переключатель обеспечивает увеличенную безопасность
• функция Мульти-экрана позволяет потребителю осмотреть до 4 экрана одновременно
• На экране функция помощи с полными руководствами по эксплуатации
• Стандартный экранный дисплей касания с деятельностью шкалы jog
