Место происхождения: | КИТАЙ |
---|---|
Фирменное наименование: | OTC |
Номер модели: | FD-B6L |
Количество мин заказа: | 1 |
Упаковывая детали: | 6 решение робота заварки руки OTC FD-B6L робота оси со сварочным аппаратом DM350 DM500 для заварки m |
Время доставки: | 60дайс |
Условия оплаты: | L/C, D/A, D/P, T/T |
Поставка способности: | 99 |
Количество осей: | 6 | Максимальная грузоподъемность: | 6 КГ |
---|---|---|---|
Позиционноцикловая повторимость: | ± 0,08 mm | Управляйте емкостью: | 4832 w |
Работая ряд, рука, J1 (вращение): | ° ±170 (±50°) | Работая ряд, рука, J2 (предплечье): | -155 ° к +100° |
Работая ряд, рука, J3 (предплечье): | -170° к + 190° | Масса: | 287 kg |
Высокий свет: | 6 робот заварки оси OTC,6kg робот заварки полезной нагрузки OTC,робот заварки 4832W OTC |

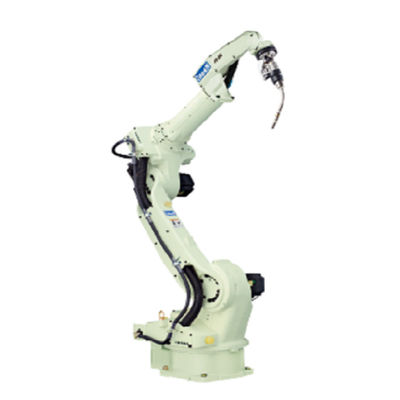

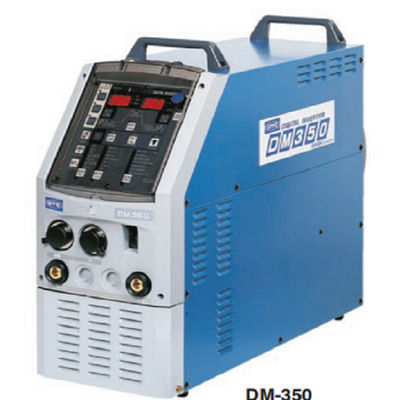

6 решение робота заварки руки OTC FD-B6L робота оси со сварочным аппаратом DM350 DM500 для заварки mig
Спецификация | Значение |
---|---|
Количество осей | 6 |
Максимальная грузоподъемность | 6 kg |
Позиционноцикловая повторимость | ± 0,08 mm |
Емкость привода | 4832 w |
Работая ряд, рука, J1 (вращение) | ° ±170 (±50°) |
Работая ряд, рука, J2 (предплечье) | -155 ° к +100° |
Работая ряд, рука, J3 (предплечье) | -170° к + 190° |
Работая ряд, запястье, J4 (качание) | ±155° (+/- 170°) |
Работая ряд, запястье, J5 (гнуть) | -45° к + 225° |
Работая ряд, запястье, J6 (извив) | ° ±205 (+ 360°) |
Максимальная скорость, рука, J1 (вращение) | 3,40 rad/s (195°/s) (3,05 rad/s (175°/s) |
Максимальная скорость, рука, J2 (предплечье) | 3,49 rad/s (200°/s) |
Максимальная скорость, рука, J3 (предплечье) | 3,49 rad/s (200°/s) |
Максимальная скорость, запястье, J4 (качание) | 7,50 rad/s (430°/s) |
Максимальная скорость, запястье, J5 (гнуть) | 7,50 rad/s (430°/s) |
Максимальная скорость, запястье, J6 (извив) | 11,0 rad/s (630°/s) |
Нагрузка запястья, позволяемый момент, J4 (качание) | N*m 10,5 |
Нагрузка запястья, позволяемый момент, J5 (гнуть) | N*m 10,5 |
Нагрузка запястья, позволяемый момент, J6 (извив) | 5,9 N*m |
Нагрузка запястья, позволяемый момент инерции, J4 (качание) | 0,28 ² kg*m |
Нагрузка запястья, позволяемый момент инерции, J5 (гнуть) | 0,28 ² kg*m |
Нагрузка запястья, позволяемый момент инерции, J6 (извив) | 0,06 ² kg*m |
Площадь поперечного сечения деятельности руки | ² x 340° 6,37 m |
Внешние условия | (°C 0 до 45), 20 | RH 80% (отсутствие конденсации) |
Масса | 287 kg |
Грузоподъемность предплечья | 44,09 lbs. 20 kg |
Тип установки | Пол/потолок/стена |
Цвет краски | Белизна (нотация Munsell 10GY 9/1) |
