Применения: | • Термальный сброс • Воздух/компрессоры и насосы газа • Технические газы и заводы СО2 • Терминалы LP | Номинальный вход диаметра - поток: | 1/2» - 1 1/2» | 1/2» - 1 1/2» |
---|---|---|---|
Номинальный вход диаметра - фланец: | DN 15 - DN 25 | 1/2» - 1" | Фактическое ₀ диаметра d отверстия: | 9 - 17,5 mm | 0,354 до 0,689 внутри |
Фактическая зона отверстия ₀: | 63.6 - 241 mm ² | 0,099 до 0,374 в ² | Давление: | 0.2 - бар 250 | 2,9 до 3626 psig |
Вход оценки фланца: | PN 40 - PN 400 | CL150 - CL2500 | Температура (в соответствии с EN DIN): | °C -273 до 450 | °F -459 до 842 |
Temperatur (nach ASME): | °C -196 до 450 | °F -321 до 842 | Материальное тело выхода: | 1,0619, 1,4408, 0,7043 | SA 216 WCB, SA 351 CF8M, GR 60-40-18 Duktil |
Материальное тело входа: | 1,4104, 1,4404 | SA 479 430, SA 479 316L | Соединение клапана: | Acc потока. к ISO 228-1 DIN, ISO 7-1/BS 21 или ASME B1.20.1, acc фланца. к EN 1092-1 DIN или ASME B1 |
Мембраны материальные (опционный): | Нержавеющая сталь, эластомер и hastelloy | Тип нагрузки: | Нагруженная весна - |
Высокий свет: | DN15 весна - нагруженный клапан уменьшения давления,Тип 459 предохранительный клапан давления,Предохранительный клапан давления потока PN400 |

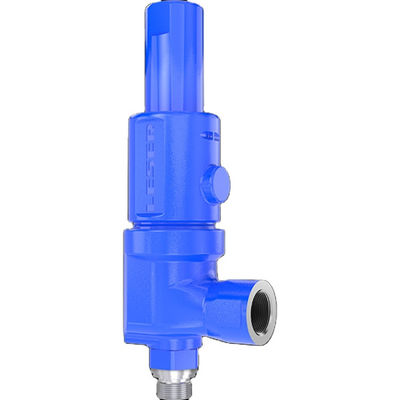

Весна - нагруженный компактный тип 459 предохранительный клапан представления давления
