Номинальный диаметр на входе: | DN 25 - DN 200 | 1" - 8" | Отверстие: | Стандарт API так же, как дополнительное отверстие: 1 T 10 D 2 ДО 8/1 T+ 10 G 2 ДО 8 |
---|---|---|---|
Фактическое ₀ диаметра d отверстия: | 11 - 180 mm | 0,433 до 7,087 внутри | Фактическая зона отверстия ₀: | 95 - 25446,9 mm ² | 0,147 до 39,443 в ² |
Давление: | 2.5 - бар 426 | 36 до 6170 psig | Вход оценки фланца: | PN 10 - PN 400 | CL150 - CL2500 |
Температура (в соответствии с EN DIN): | -45 до °C 200 (экстренныйый выпуск: °C -162 до 300) | -49 до °F 392 (экстренныйый выпуск: °F -259,6 | Temperatur (nach ASME): | -45 до °C 200 (экстренныйый выпуск: °C -162 до 300) | -49 до °F 392 (экстренныйый выпуск: °F -259,6 |
Материал тела: | 1,0619, 1,4408 (экстренныйый выпуск: Hi сплав) | SA 216 WCB, SA 351 CF8M, SA 352 LCB (экстренныйый в | Соединение клапана: | Acc фланца. к EN 1092 DIN или acc. к ASME b 16,5 или acc. к JIS 2220 |
Тип нагрузки: | Проконтролированный отростчатым средством | Экстренныйые выпуски: | Тип пилотного действия: Модулируйте действие | Раскройте: максимальный допуск давления открытия 10% |
Утверждения: | Sec ASME. VIII Div. 1, ISO 4126-4 EN DIN PED/, ОБЪЯВЛЕНИЕ 2000-Merkblatt A2 PED/, AQSIQ, EAC, TSSA | Общества классификации: | LR, RINA, DNV GL, BV |
Высокий свет: | Модулируйте предохранительный клапан управляемый пилотом,Тип 821 предохранительный клапан управляемый пилотом,1 |

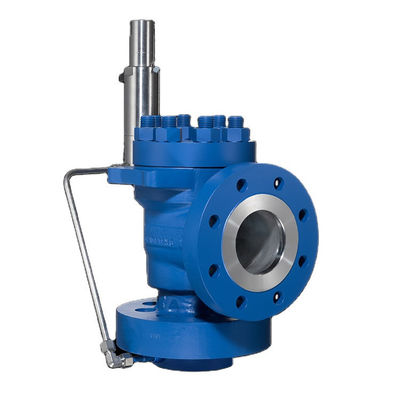

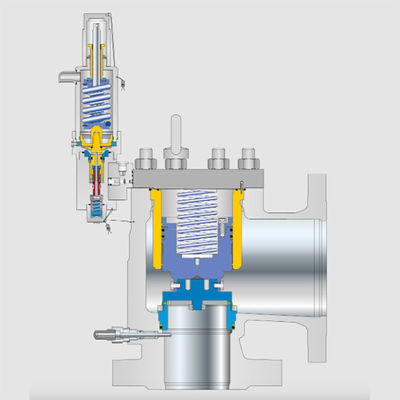

Тип 821 высокая эффективность модулировать предохранительный клапан действия пилотный управляемый
Решения для высокого коэффициента полезного действия установки
Пилотные управляемые предохранительные клапаны
Самая высокая емкость отдувки всей серии
Право закрепленности до установленного давления
Рабочие давения до 96% установленного давления
Обратные давления до 70% установленного давления
Превентер противорота интегрированный как стандартный компонент
Интегрированный тубопровод предотвращает повреждение и замерзать
Дополнительная нагружая система
Оборудование которое включает следующие характеристики предохранительного клапана:
Право закрепленности до установленного давления
Рабочие давения до 97% установленного давления
Малопотертый среднего сбора для того чтобы замкнуть накоротко раскрывая времена
Функциональный тест и регулировка клапана возможная во время деятельности
Соответствующий для всех температур средств массовой информации
