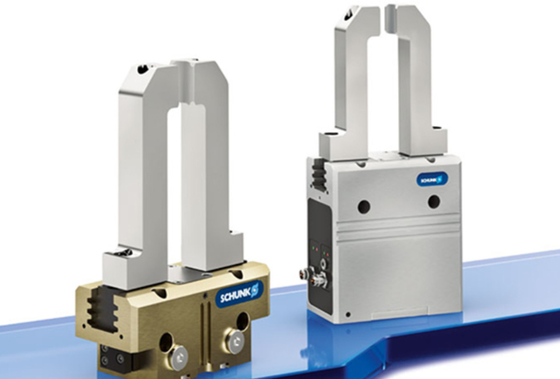

SCHUNK PHL 25-045 Система сцепления Части промышленного робота 500 Н сила закрытия

Описание продукта:

Удар на челюсть:45 мм

Сила закрытия:500 N

Сила открытия:500 N

Сила сжатия с длиной пальца 0 мм:508 N

Сила открытия с длиной пальца 0 мм:508 N

Вес:10,89 кг

Рекомендуемая масса заготовки:20,5 кг

Объем цилиндра на двойной ход:107 см3

Рабочее давление:

• Минимальное рабочее давление: 2 бара
• Максимальное рабочее давление: 8 бар
• Номинальное рабочее давление: 6 бар

Время работы:

• Время закрытия: 0,15 с
• Время открытия: 0,15 с

Спецификации пальцев:

• Максимальная допустимая длина пальца: 200 мм
• Максимальная допустимая масса на палец: 1 кг

Спецификации для окружающей среды и механики:

• Класс защиты ИС: 41
• Минимальная температура окружающей среды: 5 °C
• Максимальная температура окружающей среды: 90 °C
• Точность повторения: 0,02 мм

Спецификации момента и силы:

• Момент Mx max.: 29 Нм
• Момент Мой максимум: 120 Нм
• Момент Mz max.: 33 Nm
• Максимальная осевая сила Fz max.: 1000 N

Особенности:

Сила сцепления рассчитывается как совокупная сила, оказываемая каждой сцепляющей челюстью на определенном расстоянии от точки поворота,обозначается как расстояние P (см. соответствующую диаграмму для визуального понимания).

Длина пальцев крепления определяется путем измерения от определенной отсчетной плоскости до расстояния P, которое простирается к главной оси крепления.Эта длина считается приемлемой до достижения стандартного рабочего давления.Если давление превышает этот стандартный порог, необходимо регулировать длину пальца, расширяясь обратно с увеличением рабочего давления.

Точность повторения устройства определяется вариацией положения в течение последовательности из 100 последовательных циклов. Это значение описывает надежность конечной позиции во время повторного использования.

Допустимая масса заготовки для закрепления сцепления определяется с учетом коэффициента статического трения 0.1 и включает в себя маржу безопасности в размере 2 для предотвращения скольжения заготовки при подвержении гравитационному ускорению (g)В случаях, когда используется формообразовательная или инкапсулирующая захватка, допустимая вместимость веса заготовки значительно увеличивается.

Документированные сроки закрытия и открытия челюстей основания отражают только физическое движение механизма ядра.Важно отметить, что эти сроки не включают задержки от активации клапана, время, необходимое для заполнения шлангов, или любая задержка, связанная с ответами программируемого логического контроллера (PLC).Необходимо учитывать эти дополнительные интервалы при определении общего времени цикла..

Операционная архитектура механизма основана на конструкции с двойным поршневым стойкой и пинионами, устанавливающей его основную концепцию работы.

Технические параметры:

корпус компонента изготовлен из экструдированного профиляалюминий, обеспечивая как долговечность, так и легкую конструкцию для превосходных характеристик.

Основная челюсть изготовлена из высококачественногоалюминиевый сплавЭто обеспечивает дополнительную защиту поверхности и продлевает долговечность компонента.

А.профилированный проводник рельсаиспользуется механизм, обеспечивающий точное и плавное направление, обеспечивающий работу устройства с наивысшим уровнем точности.

Устройство работает пневматически, используяфильтрованный сжатый воздухкак указано в стандартах ISO 8573-1:2010 с классом чистоты [7:4Это способствует постоянной производительности и надежности.

Мы предоставляем всестороннийГарантия 24 месяцас этим продуктом, подтверждая его качество и мастерство.

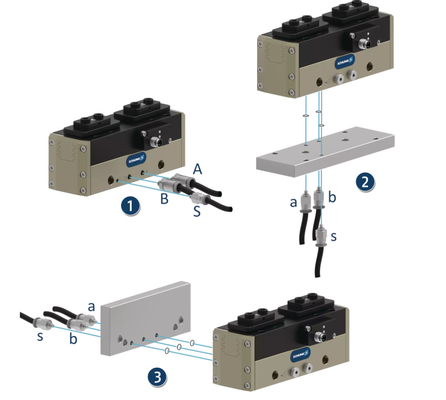

Пакет продуктов включаетс централизованными рукавами,О-кольцадля прямого соединения, и подробныйинструкция по сборкеКроме того, клиенты могут получить доступ к операционному руководству с декларацией о регистрации в Интернете, что обеспечивает удобство и немедленную доступность информации.

Сохранение силы захватавозможнопользователи имеют варианты, такие как выбор версии, которая поставляется споддержание механической силы сцепленияили склапан поддержания давления SDV-P, в зависимости от их конкретных потребностей.

Применение:

SCHUNK PHL 25-045 представляет собой вершину точности и надежности в области деталей промышленного оборудования, специально разработанных для интеграции со сложными системами автоматизации.Как ведущий компонент технологии Robot Gripper, этот продукт изготовлен с большой тщательностью в Китае, гарантируя, что он соблюдает строгие международные стандарты.и модель PHL 25-045 не является исключением., имеющий сертификат, свидетельствующий о его превосходстве.

С минимальным количеством заказов всего на одну единицу, SCHUNK PHL 25-045 доступен как для малых операций, так и для крупных промышленных проектов.отражает высокую производительность и долговечность продуктаДетали упаковки тщательно обрабатываются, продукт поставляется в стандартной упаковке, которая гарантирует его безопасный прибытие.что имеет решающее значение для предприятий, стремящихся сохранить или повысить эффективность своей деятельности.

Условия оплаты гибкие, принимаются T/T и Link, что облегчает плавный процесс транзакции.что указывает на то, что SCHUNK полностью подготовлен к удовлетворению потребностей рынка в PHL 25-045, гарантируя, что клиенты могут приобрести эту важнейшую часть промышленного оборудования, когда возникает необходимость.

Как робот-зажиматель, SCHUNK PHL 25-045 может похвастаться мощной силой открытия 500 Н, что позволяет ему легко и точно выполнять различные задачи.В то время как регулируемость хода не является особенностью этой модели, его прочный дизайн и превосходное качество изготовления делают его надежной частью любой автоматизированной системы.Он предназначен для бесперебойной работы с другими компонентами роботов для создания комплексного решения автоматизации..

SCHUNK PHL 25-045 также разработан с защитой IP65, что гарантирует, что он хорошо защищен от проникновения пыли и низкого давления водных струев из любого направления,что делает его подходящим для сложных промышленных условийЭтот уровень защиты подчеркивает долговечность продукта и приверженность бренда обеспечению оборудования, которое может выдержать суровые условия промышленного использования.

Приложения и сценарии применения SCHUNK PHL 25-045 разнообразны, начиная от автоматизации сборочной линии, где точность и надежность имеют первостепенное значение,для эксплуатации машин в таких отраслях, как автомобильное производствоЭтот робот-прихватчик является незаменимой частью любого инвентаря деталей промышленного оборудования, предназначенного для обеспечения производительности и надежности в требовательных промышленных условиях..

Настройка:

Марка:СЧУНК

Номер модели:PHL 25-045

Место происхождения:Китай

Сертификация:Предоставить

Минимальное количество заказа:1

Цена:2600 долларов

Подробная информация о упаковке:стандартный пакет

Время доставки:своевременный

Условия оплаты:T/T, ссылка

Способность к поставкам:Достаточно.

Уровень защиты:IP23S

Классификация продукции:Система сцепления

Расчет Mtbf:30000 часов

Уровень защиты:IP65

Максимальная температура окружающей среды:90 °C

Откройте для себя исключительные решения для сцепления и захвата с помощью наших деталей для рук роботов SCHUNK PHL 25-045.Наши промышленные роботные детали являются свидетельством передового производства с надежным уровнем защиты IP23S и рассчитанным MTBF 30Каждая система захвата специально разработана для улучшения автоматизации процессов, обеспечивая высокую производительность и долговечность даже в самых требовательных промышленных условиях.

Поддержка и услуги:

Наши запчасти для роботизированных рук поставляются с комплексной технической поддержкой и услугами, чтобы обеспечить ваше удовлетворение и оптимальную производительность наших продуктов.Наша команда экспертов посвящена предоставлению вам руководства и помощи, необходимых для установки, эксплуатации и обслуживания.

Техническая поддержка включает:

• Помощь в устранении неполадок для быстрой диагностики и решения проблем.
• Пошаговое руководство по процессам настройки и конфигурации.
• Экспертная консультация по передовой практике эксплуатации и технического обслуживания.
• Обновления и обновления программного обеспечения для повышения функциональности и производительности.

Услуги включают:

• Услуги по заказу и планового обслуживания для обеспечения долговечности и надежности.
• Возможности настройки для конкретных приложений и требований.
• Программы обучения, чтобы дать вашим сотрудникам навыки эффективного управления и обслуживания роботизированной руки.
• Заменные части и услуги по ремонту, чтобы свести к минимуму время простоя и сохранить производительность.

Пожалуйста, ознакомьтесь с документацией, поставляемой с вашим продуктом, для получения конкретных инструкций по поддержке и обслуживанию, или обратитесь к нашей команде поддержки для персонализированной помощи.

Упаковка и перевозка:

Упаковка продукта:Каждая деталь роботизированной руки отдельно заключена в защитную пенообразующую вставку, обеспечивающую безопасность компонента во время транспортировки.коробка из гофрированного картона, предназначенная для смягчения воздействия и предотвращения поврежденияНа внешней стороне коробки четко указано название продукта, номер детали и хрупкое предупреждение о необходимости осторожного обращения.

Перевозка:Запакованные части роботизированных рук отправляются через надежную службу курьеров, чтобы обеспечить надежную и эффективную доставку.предоставление клиентам возможности отслеживать прогресс их пакетаМы предлагаем стандартные и ускоренные варианты доставки для удовлетворения различных потребностей.Обратите внимание, что сроки доставки могут варьироваться в зависимости от пункта назначения и таможенной обработки для международных заказов.
