Место происхождения:
China
Фирменное наименование:
SCHUNK
Сертификация:
Provide
Номер модели:
PHL 25-045
Свяжитесь мы
Общие характеристики:
- Удар по челюсти:45 мм
- Вес:10,89 кг
- Рекомендуемая масса заготовки:20,5 кг
- объем цилиндра на два хода:107 см3
- Максимально допустимая длина пальца:200 мм
- Максимально допустимый вес на палец:1 кг
- класс защиты ИС:41
- Минимальная температура окружающей среды:5 °C
- Максимальная температура окружающей среды:90 °C
- Повторяю точность:00,02 мм
Производительность:
- Сила закрытия:500 N(С длиной пальцев 0 мм:508 N)
- Сила открытия:500 N(С длиной пальцев 0 мм:508 N)
- Время закрытия:0.15 с
- Время открытия:0.15 с
- Максимальный момент:29 Нм
- Минуточку.120 Нм
- Момент МЗ максимум:33 Нм
- Максимальная осевая сила Fz max.:1000 N
Параметры работы:
- Минимальное рабочее давление:2 бара
- Максимальное рабочее давление:8 бар
- Номинальное рабочее давление:6 бар
Расчет силы сцепления:Общая сила сцепления вычисляется путем суммирования сил, оказываемых на каждую челюсть.Пожалуйста, обратите внимание на прилагаемую иллюстрацию..
Длина пальцев крепления определяется путем измерения от базовой поверхности до расстояния P, выровненного с главной осью.Эта длина не должна превышать установленного максимального значения при номинальном рабочем давлении.Любое увеличение давления за пределами этого порога требует уменьшения длины пальца пропорционально увеличению давления от номинального состояния.
Точность повторения в контексте этого механизма выражается в вариации положения, наблюдаемой в течение серии из 100 непрерывных циклов.
Вес заготовки, пригодного для силового захвата, рассчитывается с использованием коэффициента статического трения 0.1Этот расчет также включает в себя коэффициент безопасности 2, обеспечивающий маржу против скольжения при ускорении из-за тяжести (g).допустимые массы заготовки могут быть значительно выше.
Указанные здесь продолжительности закрытия и открытия связаны исключительно с движениями основной челюсти, и не включают никаких временных увеличений, связанных с изменениями пальца крепления.Дополнительные временные элементы, как и время переключения клапана, интервалы заполнения шланга и периоды реакции ПЛК, также исключены из этих расчетов и должны учитываться при оценке времени цикла.

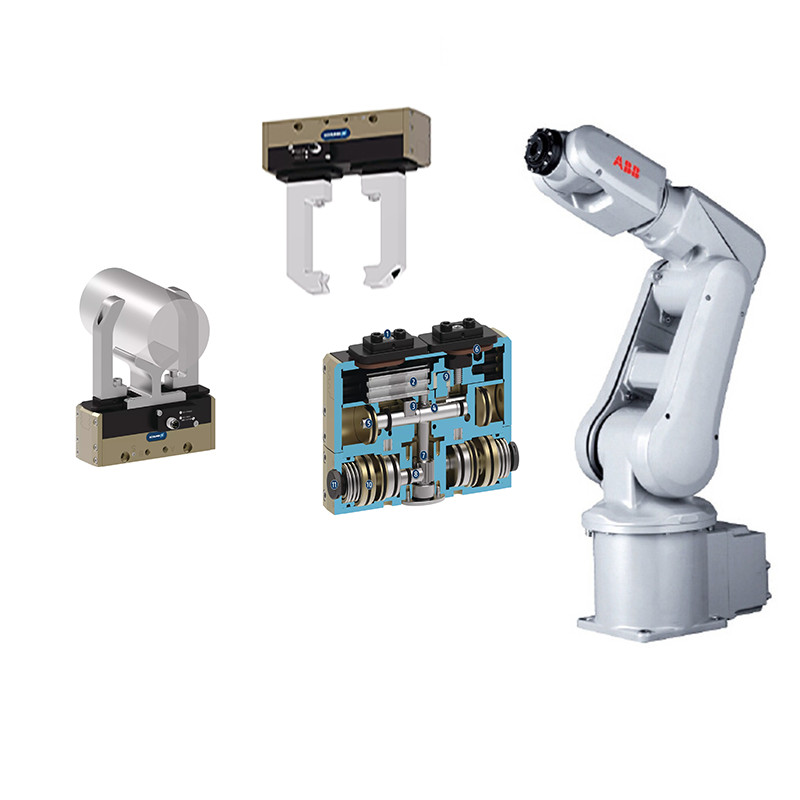

Функциональность данной системы основана на принципе работы двойной поршневой стойки и конструкции колес.
Основной корпус изделия выполнен с использованиемАлюминий, в частности, с помощью метода экструзирования профиля, который обеспечивает долговечность и высокое качество отделки.
Основные челюсти изготовлены из прочногоСплав алюминияи завершены процессом анодирования, обеспечивая дополнительную устойчивость и защитный слой от износа и коррозии.
Данный продукт имеет точныйПрофильный железнодорожный путеводительСистема, обеспечивающая плавное и точное движение, необходимое для высокопроизводительных приложений.
Устройство действия этого продукта:пневматическиприводятся и требуют фильтрованного сжатого воздуха, соответствующего стандарту ISO 8573-1:2010 со спецификацией класса чистоты [7:44].
ВсеобъемлющаяГарантия 24 месяцапредоставляется, обеспечивая спокойствие и надежное обслуживание продукта в течение длительного периода.
При покупке пакет будет включатьцентральные рукава, O-кольца, подходящие для прямого соединения, и подробноинструкция по сборкеКроме того, для вашего удобства можно легко получить доступ к руководству по эксплуатации вместе с декларацией о регистрации.
Устройство может быть оборудовано либо механическим блоком поддержания силы сцепления, либо клапаном поддержания давления, определяемым как клапан сдерживания давления.SDV-Pверсии, обеспечивая постоянную производительность в различных условиях.

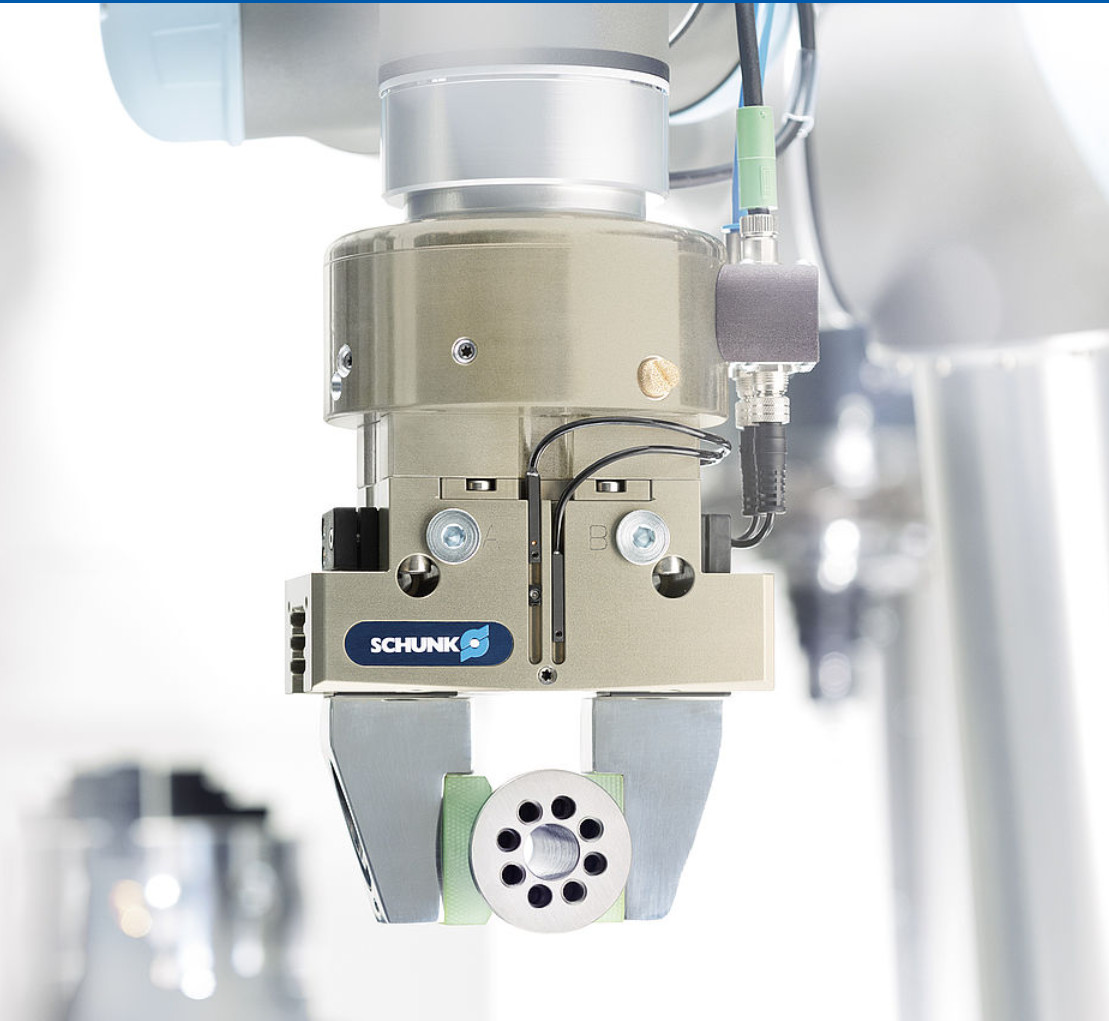

Часть роботизированной руки SCHUNK PHL 25-045 является важным компонентом, предназначенным для сложных систем захвата в различных промышленных условиях.он может похвастаться надежным дизайном, сертифицированным в соответствии с строгими стандартами, обеспечивая надежность и долговечность в требовательных условиях.модель PHL 25-045 легко интегрируется в широкий спектр деталей промышленного оборудования.
Разработанная для минимального количества заказа и по цене 2600 долларов, эта система захвата доступна как для небольших, так и для крупных операций.Стандартная упаковка гарантирует, что продукт будет доставлен безопасно и готов к немедленному использованиюС своевременным сроком доставки и гибкими условиями оплаты через T / T или Link, SCHUNK обеспечивает удобство и эффективность для своих клиентов.Способность поставки этих частей роботизированных рук достаточна для удовлетворения потребностей различных отраслей промышленности, обеспечивая возможность масштабирования операций без беспокойства о наличии деталей.
PHL 25-045 имеет Ocv 63.7V и имеет переменный интервал очистки, что имеет решающее значение для поддержания производительности и долговечности системы сцепления.Уровень защиты IP65 означает, что продукт хорошо защищен от проникновения пыли и низкого давления водных струев из любого направления, что делает его подходящим для использования в суровой промышленной среде.Эти особенности делают SCHUNK PHL 25-045 неотъемлемой частью любой автоматизированной или полуавтоматизированной системы, которая требует надежных и точных возможностей захвата.
Приложения и сценарии применения SCHUNK PHL 25-045 включают автоматизированные сборочные линии, обслуживание машин, обработку материалов и упаковку в таких секторах, как автомобильное производство,электроникиЕго адаптивность и точность делают его бесценным компонентом любого инвентаря деталей промышленного оборудования,повышение эффективности и эффективности систем захвата в различных эксплуатационных установках.
Независимо от того, для небольшой мастерской или большого производственного объекта, SCHUNK PHL 25-045 обеспечивает производительность и надежность, которые требуют современные отрасли.Благодаря широким возможностям поставок и приверженности качеству, SCHUNK гарантирует, что его захватные системы остаются лучшим выбором для предприятий, которые хотят оптимизировать свою деятельность с помощью передовых деталей промышленного оборудования.
Марка:СЧУНК
Номер модели:PHL 25-045
Место происхождения:Китай
Сертификация:Предоставить
Минимальное количество заказа:1
Цена:2600 долларов
Подробная информация о упаковке:Стандартный пакет
Время доставки:Своевременный
Условия оплаты:T/T, ссылка
Способность к поставкам:Достаточно!
Удар на челюсть:45 мм
Интервал очистки:Переменная
Сила открытия:500 N
Модель:PHL 25-045
Тип продукции:Робот-зажиматель

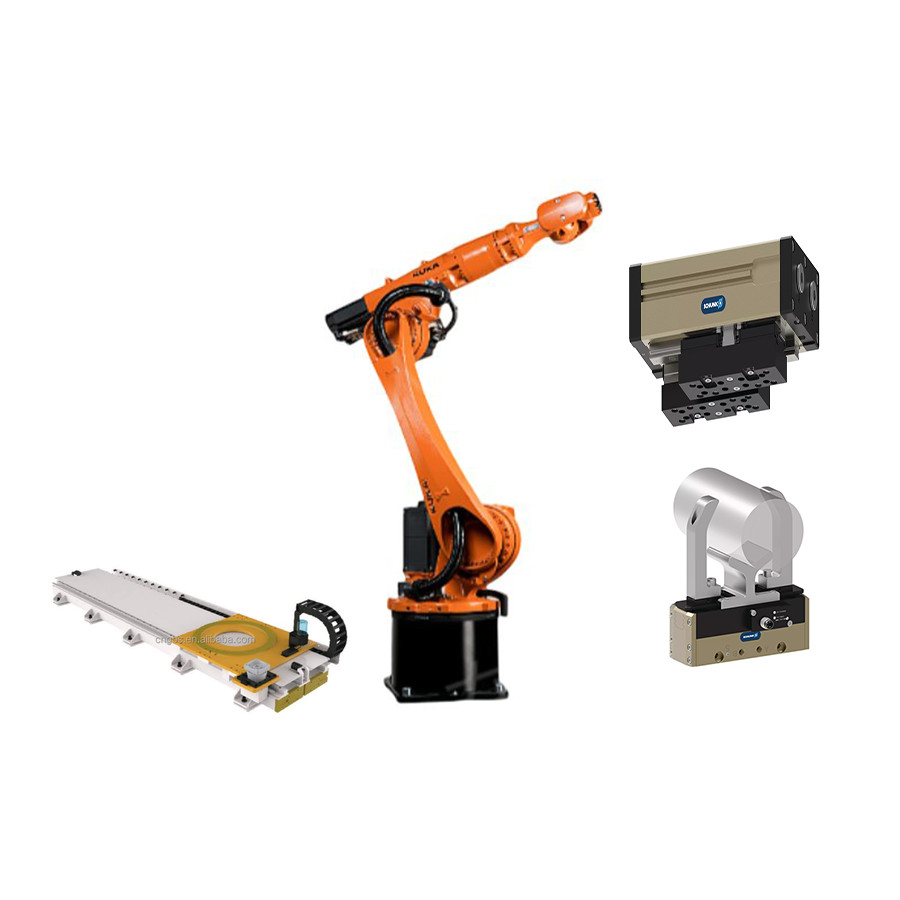

Наш робототехнический захватчик совместим с различными типами роботизированных систем, включаяРука робота сборки,Рука китайского робота, иРука робота ABBЭто универсальный компонент, предназначенный для точности и надежности.
Наш продукт Robotic Arm Parts поставляется с всеобъемлющей технической поддержкой и услугами, чтобы обеспечить ваше удовлетворение и оптимальную производительность вашей роботизированной руки.Наша поддержка включает в себя подробную продуктовую документацию, надежной части FAQ на нашем веб-сайте, и доступ к обновлениям прошивки и программным инструментам для программирования и диагностики.Мы также предоставляем советы по техническому обслуживанию и лучшие практики для ухода за компонентами вашей роботизированной руки. Обратите внимание, что услуги прямой технической поддержки предоставляются в обычное рабочее время и могут варьироваться в зависимости от региона.наша специализированная команда технических экспертов готова помочь вам с шаг за шагом руководстваДля получения дополнительных ресурсов и материалов, пожалуйста, посетите наш сайт.
Упаковка продукции для деталей роботизированной руки:
Все компоненты робототехнических частей надежно заключены в защитные пеновые вставки для обеспечения стабильности во время транспортировки.Каждая часть отдельно упакована в антистатический материал, чтобы предотвратить повреждение электростатического разрядаВнешняя упаковка состоит из долговечной картонной коробки с маркировкой наименования продукта, номера деталей и сканируемого штрих-кода для легкой идентификации и управления запасами.
Инструкции по перевозке деталей роботизированных рук:
Запакованные части роботизированной руки будут отправлены в запечатанную картонную коробку с хрупкими наклейками на всех сторонах, чтобы предупредить курьеров о деликатном содержимом.Коробка будет плотно запечатана тяжелой лентой для транспортировки, чтобы предотвратить открытие во время транзитаПодробная упаковочная карточка будет прикреплена к внешней стороне в водонепроницаемом мешке, в которой перечислены все включенные компоненты и их соответствующие количества.Перевозка будет осуществляться через надежного поставщика логистики с страховым покрытием на всю стоимость содержимого., и информация о отслеживании будет предоставлена при отправке.
