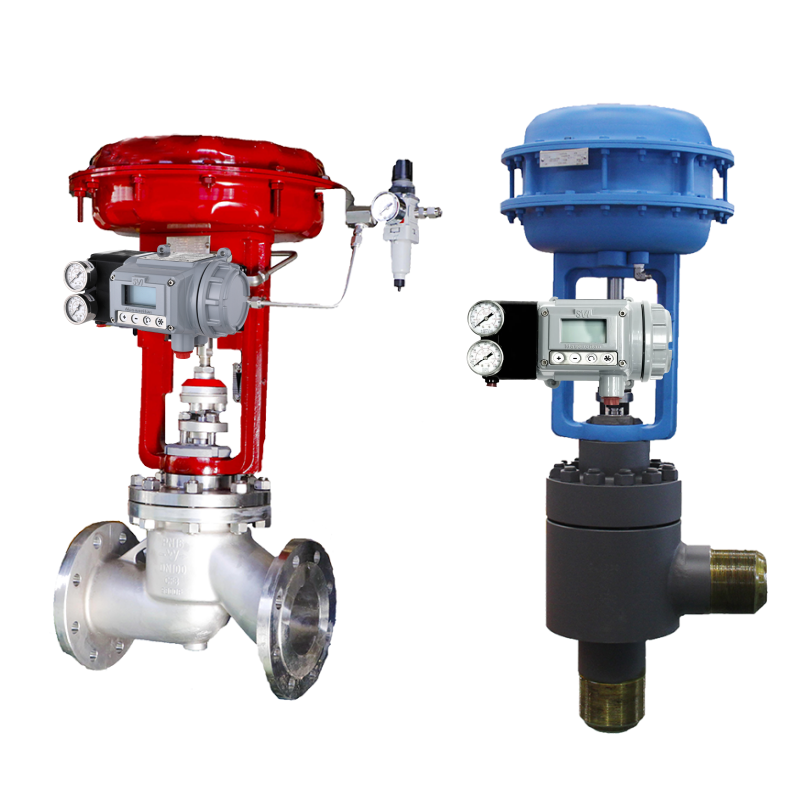

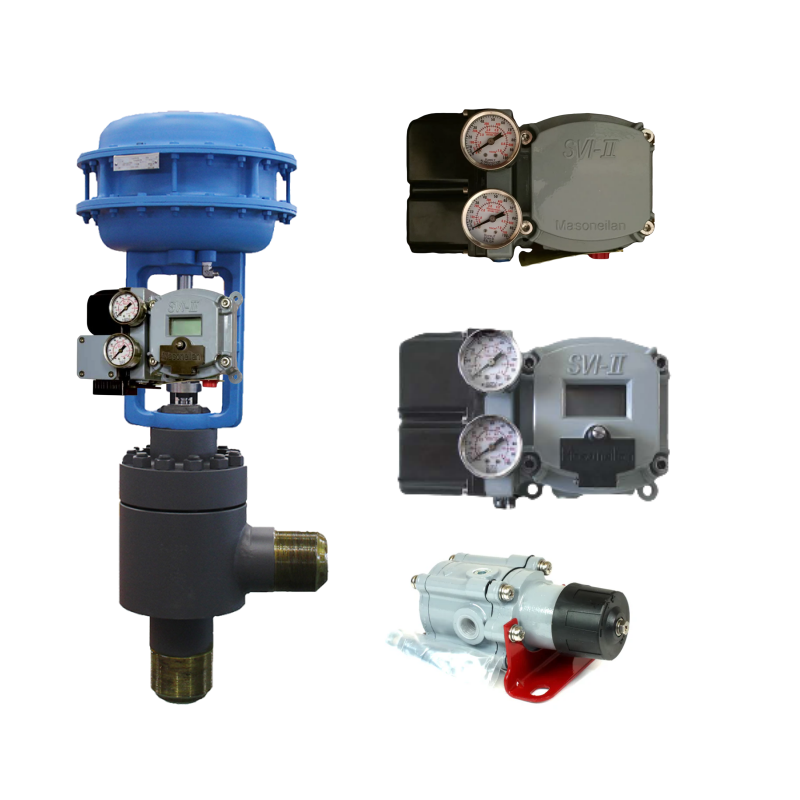

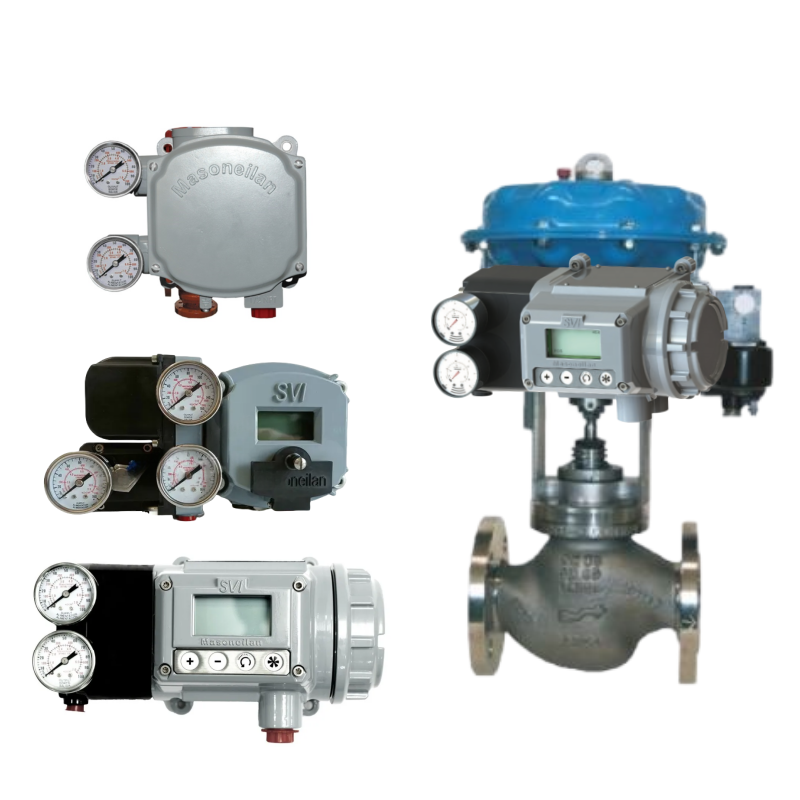

Masoneilan SVI2 Интеллектуальный позиционирующий клапан с китайским клапаном

Интеллектуальный позиционер клапана Masoneilan SVI2 с китайским клапаном

Введение в продукт

Masoneilan SVI2 - это высокопроизводительный интеллектуальный позиционер клапана. В сочетании с китайскими клапанами он обеспечивает точное и надежное управление для промышленных применений.

Технические характеристики

Производительность

- Гистерезис + мертвая зона: ±0,2%
- Повторяемость: ±0,2%
- Чувствительность: ±0,2%
- Соответствие: ±0,3%
- Точность: ±0,5% (типичная +0,25%)

Входное питание и сигнал

- Сигнал: 4 - 20 мА с протоколом связи HART®
- Электропитание: от сигнала управления 4 - 20 мА
- Минимальное напряжение на клеммах: 11,2 В постоянного тока
- Минимальный токовый сигнал: 3,6 мА

Условия эксплуатации

- Диапазон рабочих температур: от -50°C до +85°C
- Давление воздуха:
    - Одностороннее действие: 20 - 100 фунтов на квадратный дюйм (1,4 - 6,9 бар)
    - Двустороннее действие: 20 - 150 фунтов на квадратный дюйм (1,4 - 10,3 бар)

- Потребление воздуха:
    - Одностороннее действие:
      - 30 фунтов на квадратный дюйм (2,1 бар): 0,22 стандартных кубических фута в минуту (8/м)
      - 60 фунтов на квадратный дюйм (4,2 бар): 0,282 стандартных кубических фута в минуту (81/м)
      - 90 фунтов на квадратный дюйм (6,3 бар): 0,424 стандартных кубических фута в минуту (21/м)

    - Двустороннее действие:
      - 30 фунтов на квадратный дюйм (2,1 бар): 0,424 стандартных кубических фута в минуту (21/м)
      - 60 фунтов на квадратный дюйм (4,2 бар): 0,565 стандартных кубических фута в минуту (61/м)
      - 90 фунтов на квадратный дюйм (6,3 бар): 0,847 стандартных кубических фута в минуту (241/м)
      - 120 фунтов на квадратный дюйм (8,4 бар): 10,6 стандартных кубических футов в минуту (301/м)

Материалы и конструкция

- Корпус: Стандартный алюминиевый корпус, нержавеющая сталь доступна по запросу
- Покрытие: Серая полиуретановая краска, соответствующая ISO 12944 - 2, категория C4

Сертификаты и соответствие

- Протокол HART: Поддерживает протокол HART версии 5 или 7
- Стандарты EMC: Соответствует EN 61000 - 4 - 2, 3, 5, 6, 8 и IEC 8014 - 2, - 3, - 4
- Сертификаты безопасности: FM, FMA, FIX, IECEx
- Региональные сертификаты: CCC, ITRL, CCOE, CU - TR, AZS, UZ, INMETRO, JIS, KOSHA, IA, UKRAINE
- Степень защиты корпуса: NEMA 4X/IP66
- Маркировка CE: Соответствует EC6I508, раздел 2 - 3 для самосертификации SIL2

Диагностика и функции

- Пять датчиков давления: Для мониторинга и диагностики
- Подсчет ходов: Записывает общее количество ходов клапана
- Время работы клапана: Записывает время, затраченное на открытие, закрытие и нахождение в почти закрытом положении
- Подпись клапана управления в автономном режиме: Поддерживает подпись клапана управления в автономном режиме с использованием VarVue Suite или Advanced DTM
- Мониторинг трения в режиме онлайн: Контролирует трение в режиме онлайн через Valve Aware
- Обновляемая диагностика: Уровень диагностики, обновляемый на месте, в зависимости от требований пользователя

Связь и выходы

- Преобразователь положения: 4 - 20 мА, двухпроводная петля питания, стандартное напряжение 10 - 24 В постоянного тока
- Настраиваемые цифровые контакты: Два настраиваемых и встроенных изолированных твердотельных переключателя, 30 В постоянного тока, 1 А

Диапазон хода привода

- Линейное движение: от 0,25 дюйма (6,4 мм) до 6 дюймов (стандартное крепление); более 6 дюймов (150 мм) требует расширенного крепления
- Вращательное движение: 18 - 140 градусов
- Разрешение датчика хода: 0,0015%

Особенности

- Универсальный дизайн: Подходит как для линейных, так и для роторных клапанов
- Бесконтактный датчик положения: Проверенная технология бесконтактного датчика положения
- Локальный дисплей и элементы управления: Внешний ЖК-дисплей и кнопки для удобства работы на месте
- Мастер настройки: Быстрая и простая настройка с помощью мастера настройки
- Автономная и онлайн-диагностика: Комплексные диагностические функции как для автономных, так и для онлайн-условий
- Два настраиваемых переключателя: Два настраиваемых и встроенных изолированных твердотельных переключателя
- Связь HART: Поддерживает протокол связи HART для интеграции с различными системами управления
- Прочный корпус: Прочный корпус из анодированного алюминия

Применения

Эта комбинация широко используется в таких отраслях, как нефтегазовая промышленность, электроэнергетика, нефтепереработка, нефтехимия, нефтегазопереработка, добыча нефти и газа и т. д. Она подходит для различных применений, включая паровые турбогенераторы, конденсаторы, градирни, здания реакторов, здания турбин, площадки реакторных установок и BOP, паровые турбины, газовые турбины, парогенераторы с рекуперацией тепла, баланс установки, дистилляцию, гидрообработку, риформинг, крекинг, вторичное смешивание, закалку и фракционирование, сжатие зарядного газа, сепарацию, операции по обеспечению целостности трубопроводов, обезвоживание, охлаждение, сжижение, погрузку/отгрузку, регазификацию, вспомогательное обезвоживание/обработку, сжатие и т. д.

Преимущества

- Более быстрая настройка: Быстрая настройка и ввод в эксплуатацию сокращают время простоя и повышают эффективность
- Точное позиционирование: Обеспечивает точное позиционирование клапана для оптимального управления процессом
- Двунаправленная связь: Облегчает локальную или удаленную настройку и мониторинг
- Интеграция с системами управления: Совместимость со многими системами управления и программным обеспечением для управления активами
- Оптимизированная производительность: Обеспечивает высокопроизводительное управление клапанами независимо от размера привода
