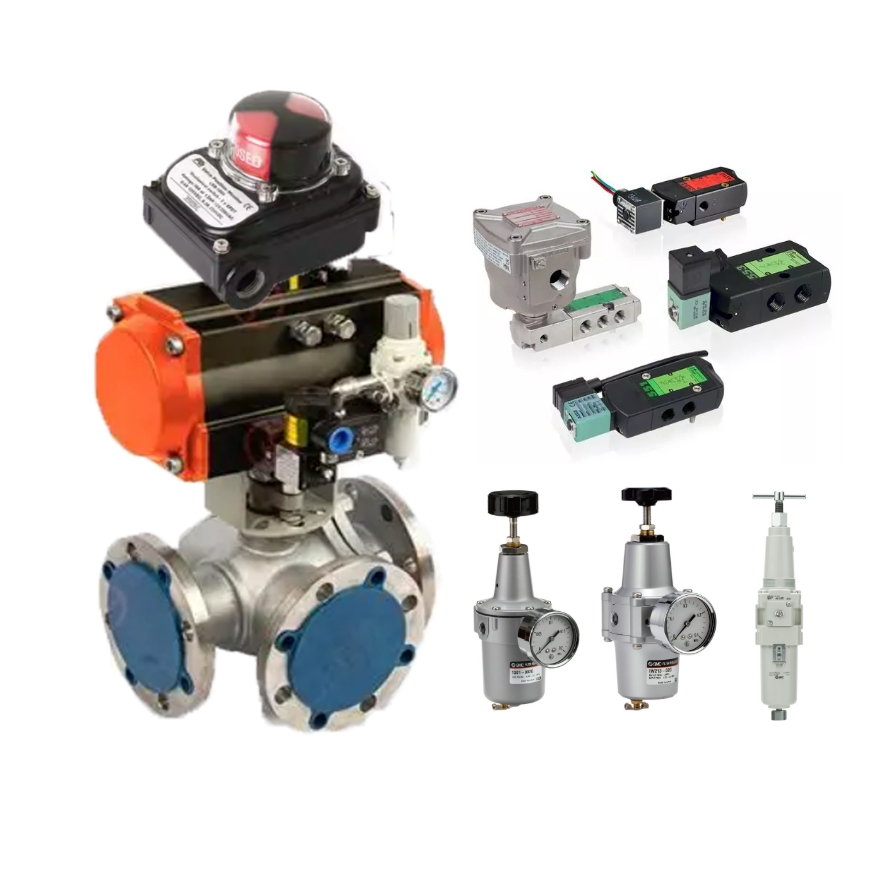

Трехходовой регулирующий клапан с HART-связью 20-100 фунтов на квадратный дюйм

ТИП КЛАПАНАШиберный клапан

ПРИМЕНЕНИЕ

• Обслуживание при низком давлении
• Дроссельное обслуживание
• Криогенное обслуживание

ВЕРСИЯANSI

СРЕДНЯЯ ТЕМПЕРАТУРАот -196 до 425 °C / от -320,8 до 797 °F

ПОДАЧАПневматическая

РАЗМЕР КЛАПАНАот NPS ½ до NPS 12

НОМИНАЛЬНОЕ ДАВЛЕНИЕКласс 125 - Класс 300

ОБЛИЦОВКАбез

Опции

• Концы под сварку
• Регулируемая набивка
• Разделитель потока или AC-трим для снижения шума
• Изоляционный участок или сильфонное уплотнение
• Обогревающая рубашка
• Перфорированная пробка
• Глушители

Особые характеристики

• Состоит из шиберного клапана и привода
• При необходимости включает в себя RFID-транспондер с уникальной маркировкой в соответствии с DIN SPEC 91406

Аксессуары

• Фильтр типа 2 N
• Фильтр типа 2 NI

Особые характеристики шиберного клапана типа 3241, управляемого

• Пневматическим приводом типа 3271 (регулирующий клапан типа 3241-1)
• Пневматическим приводом типа 3277 (регулирующий клапан типа 3241-7)

Корпус клапана изготовлен из

• Чугуна
• Литой стали, литой нержавеющей стали или литой холодостойкой стали
• Кованой стали или кованой нержавеющей стали
• Специальные материалы Неразделенный капот клапана до NPS 6

Затвор клапана

• Металлическое уплотнение
• Мягкое уплотнение
• Высокопроизводительное металлическое уплотнение Дополнительно с RFID-метками с индивидуальной маркировкой устройства в соответствии с DIN SPEC 91406.

Регулирующие клапаны с их модульной конструкцией могут быть оснащены различными аксессуарами: позиционерами, концевыми выключателями, электромагнитными клапанами и другими аксессуарами в соответствии с IEC 60534-6-1 1) и рекомендацией NAMUR. См. информационный лист u T8350 для получения более подробной информации. Версии Стандартная версия для температур от 14 до 428 °F (от –10 до +220 °C) – Тип 3241-1 (рис. 1, рис. 3) · NPS от ½ до 12 · С пневматическим приводом типа 3271 (см. технические паспорта u T 8310-1, u T 8310-2 и u T 8310-3) – Тип 3241-7 (рис. 2, рис. 4) · NPS от ½ до 6 · С пневматическим приводом типа 3277 для встроенного крепления позиционера (см. технический паспорт u T 8310-1
