Обзор

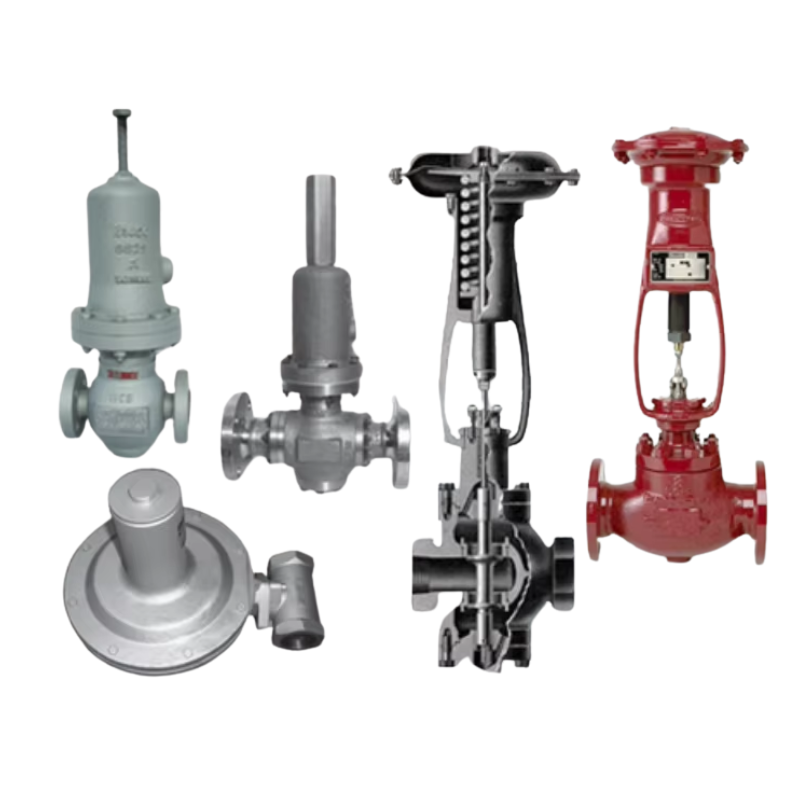

Masoneilan 535H (с неуравновешенным тримом) и 536H (с уравновешенным тримом) представляют собой серию высокопроизводительных односедельных шаровых регулирующих клапанов, предназначенных для работы в тяжелых условиях в широком спектре отраслей, включая нефтегазовую, нефтеперерабатывающую, нефтехимическую, энергетическую и химическую промышленность. Являясь частью известной серии Masoneilan 53000, эти клапаны разработаны для обеспечения точного и надежного управления потоком жидкости в экстремальных условиях давления, температуры и расхода. Они созданы для решения таких задач, как кавитация, высокий уровень шума и вспышки, что делает их надежным решением для критических процессов, где безопасность, производительность и долговечность имеют первостепенное значение.
Категория | Описание |
---|---|
Позиционирование серии | Высокопроизводительные односедельные шаровые регулирующие клапаны, входящие в серию 53000, предназначенные для работы в тяжелых условиях (высокое ΔP, шум, кавитация, вспышки). |
Различия моделей | 535H (с неуравновешенным тримом): Для умеренного перепада давления; полное давление процесса воздействует на золотник → требуется более крупный привод; обеспечивает герметичное перекрытие (ANSI IV, V, VI).536H (с уравновешенным тримом): Для работы с высоким перепадом давления; золотник с уравниванием давления с уплотнительными кольцами снижает динамические силы → меньший привод, большая стабильность, лучшая экономичность. |
Номинальные значения давления | ASME Class 600 to 4500 |
Варианты материалов | Углеродистая сталь, нержавеющая сталь, легированные стали (доступны специальные коррозионностойкие/эрозионностойкие материалы). |
Трим для защиты от кавитации / шума | - Трим с направляющей клеткой: Обеспечивает стабильность золотника.- Трим Micro-Notch™: Многоступенчатое снижение давления, подавляет кавитацию, эрозию и шум.- Трим с диффузором: Лабиринтный путь потока, снижает скорость и шум; идеально подходит для работы с паром/газом. |
Привод | Пневматические приводы с пружиной и диафрагмой (прямого или обратного действия), настраиваемый безопасный режим (открытие при отказе или закрытие при отказе). Уравновешенный трим (536H) значительно снижает требования к размеру привода. |
Цифровая совместимость | Совместимость с цифровыми позиционерами Masoneilan SVI™: обеспечивает интеллектуальную диагностику, цифровую калибровку, профилактическое обслуживание и интеграцию с DCS/управлением активами. |
Типичные области применения | - Станции понижения высокого давления (например, рециркуляция питательного насоса котла, регулирование питательной воды).- Снижение давления пара (магистральные паропроводы, байпас турбины).- Критическое управление процессом (питание реактора, рефлюкс дистилляции, защита компрессора от помпажа).- Работа в тяжелых условиях (кавитация, вспышки, эрозионные жидкости, высокий уровень шума). |
Основные преимущества | - Надежность: Прочная конструкция для работы в экстремальных условиях, сокращает время простоя.- Производительность управления: Точное дросселирование, стабильная работа.- Универсальность: Широкий выбор тримов, материалов и приводов.- Снижение эксплуатационных расходов: Уравновешенный трим снижает стоимость привода; усовершенствованный трим продлевает срок службы.- Перспективность: Цифровая готовность поддерживает Industry 4.0 и системы управления активами. |
Прочная конструкция: Клапаны 535H/536H имеют прочную, сверхпрочную конструкцию корпуса, способную выдерживать высокое давление (ASME Class 600 to 4500) и температуру. Стандартные материалы корпуса включают углеродистую сталь, нержавеющую сталь и легированные стали, а также другие материалы, доступные для работы в конкретных коррозионных или эрозионных условиях.

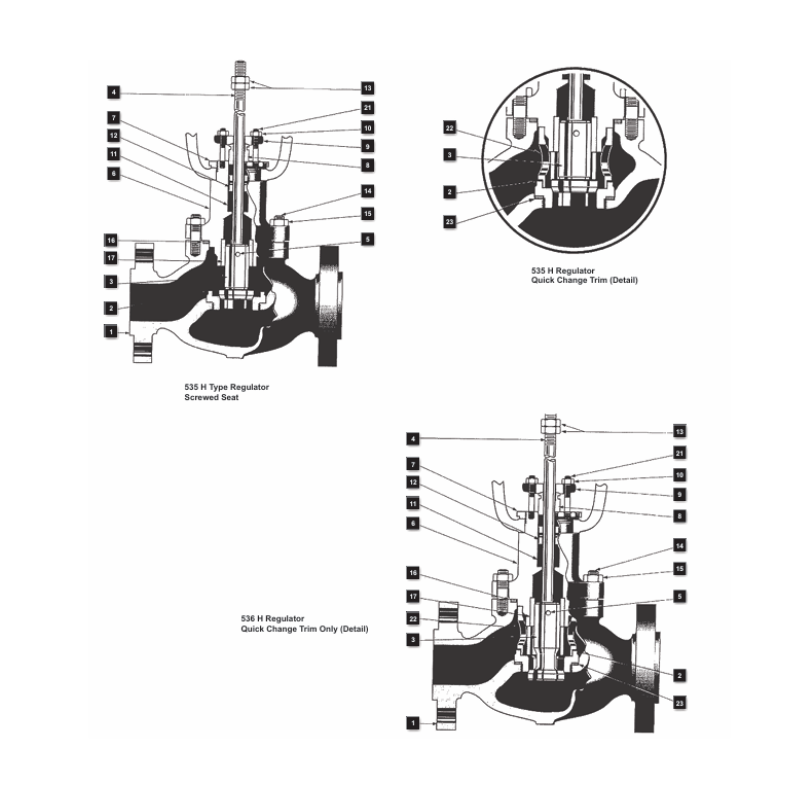

Варианты конструкции трима (основной дифференциатор):
535H (с неуравновешенным тримом): Этот дизайн обычно выбирается для менее серьезных перепадов давления. Золотник и седло предназначены для герметичного перекрытия (ANSI Class IV, V или VI). Поскольку давление процесса воздействует на всю нижнюю часть золотника, оно создает направленную вверх силу, требующую более крупного привода для позиционирования.
536H (с уравновешенным тримом): Это ключевая конструкция для работы с высоким перепадом давления. Она включает в себя золотник с отверстиями и уплотнительные кольца для выравнивания давления над и под направляющей золотника. Эта балансировка значительно снижает чистые динамические силы, действующие на шток клапана, что позволяет использовать меньший, более экономичный привод и обеспечивает большую стабильность и управление.

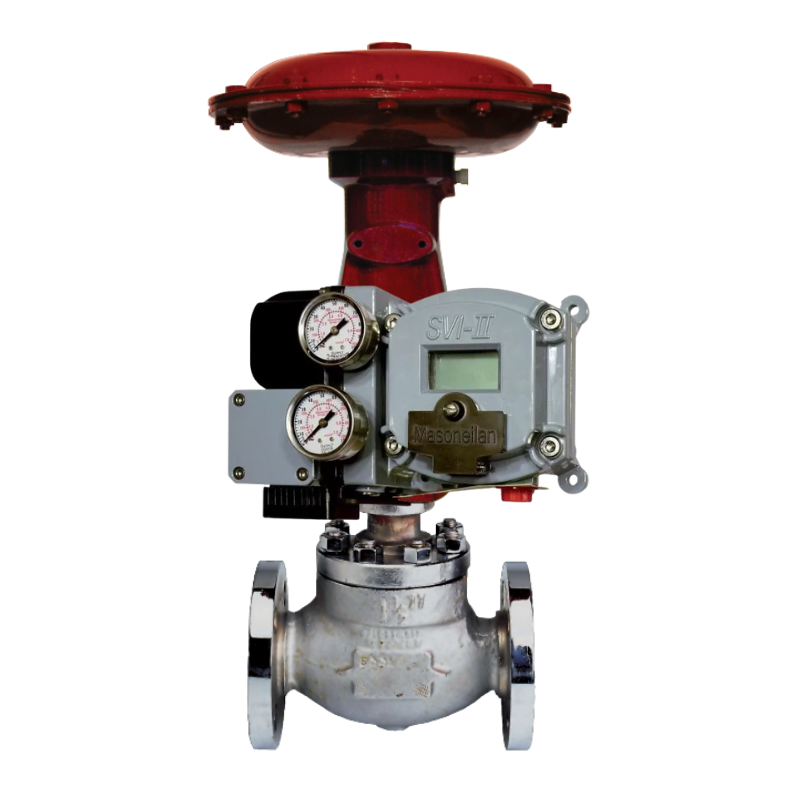

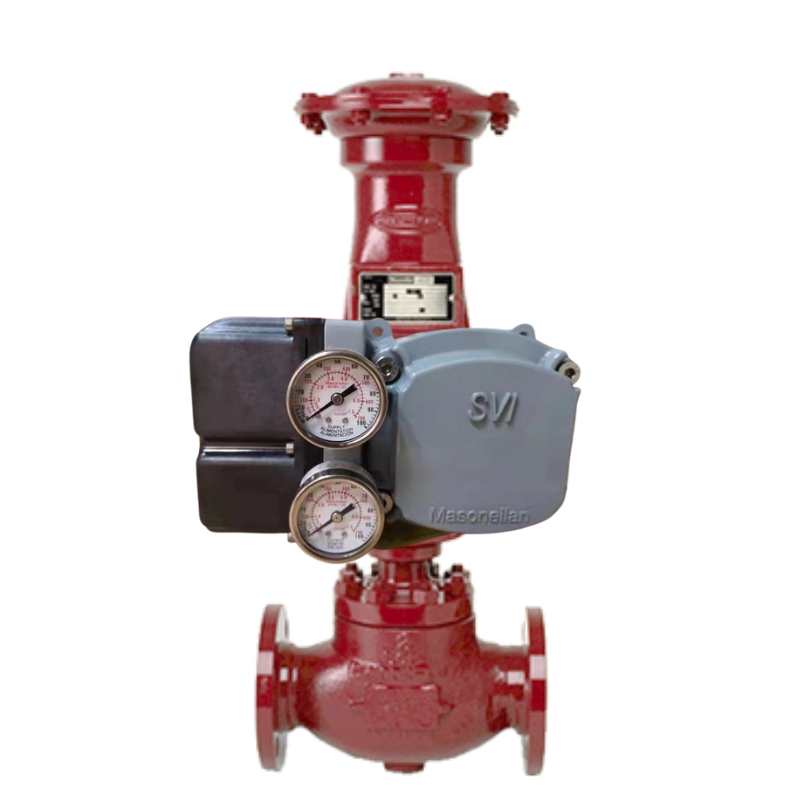

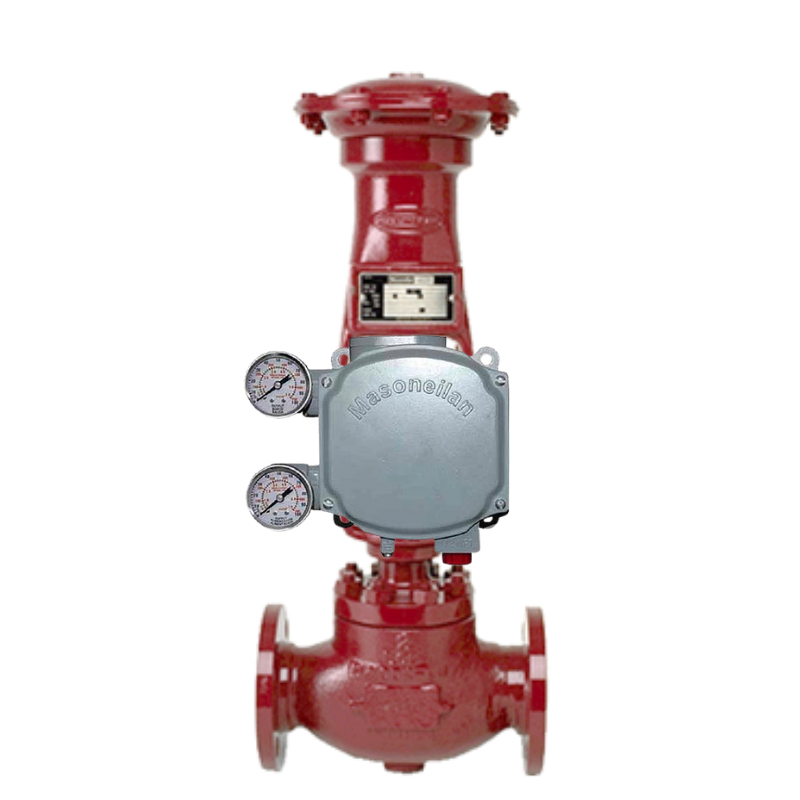

SVI™ (Smart Valve Interface) Цифровой позиционер готов: Хотя клапаны часто поставляются с пневматическими приводами, конструкция 535H/536H полностью совместима с цифровыми позиционерами SVI компании Masoneilan. Это превращает клапан в интеллектуальное полевое устройство, обеспечивающее расширенную диагностику, цифровую калибровку, данные профилактического обслуживания и бесшовную интеграцию в современные цифровые системы управления (DCS) и платформы управления активами.
Усовершенствованный трим для защиты от кавитации и шума: Основной причиной выбора этой серии клапанов является ее способность справляться с разрушительными явлениями жидкости. Masoneilan предлагает ряд запатентованных многоступенчатых вариантов трима для снижения давления:
Трим с направляющей клеткой: Стандартные клетки обеспечивают стабильность и направляют золотник.
Трим Micro-Notch™: Использует несколько небольших отверстий и камер для разделения высоких перепадов давления на ряд меньших, управляемых перепадов. Это эффективно минимизирует энергию, вызывающую кавитацию, эрозию и чрезмерный шум.
Трим с диффузором: Имеет лабиринтный путь для жидкости, эффективно снижая скорость и шум. Это отличное решение для применения в газах и паре, где снижение шума является критическим требованием.
Гибкий привод: Клапаны могут быть сконфигурированы с различными пневматическими приводами с пружиной и диафрагмой (прямого или обратного действия) для удовлетворения конкретных требований к тяге и безопасных режимов (открытие при отказе или закрытие при отказе). Уравновешенный трим модели 536H значительно уменьшает размер привода, необходимый для данного применения.
Станции понижения высокого давления: например, регулирование питательной воды на электростанциях или рециркуляция питательного насоса котла (BFPT).
Снижение давления пара: Магистральные паропроводы, байпас турбины.
Критическое управление процессом: Питание реактора, рефлюкс дистилляционной колонны и защита компрессора от помпажа.
Работа в тяжелых условиях: Применения, связанные с кавитацией, вспышками, эрозионными жидкостями или высоким уровнем шума.
Исключительная надежность: Созданы для длительного срока службы в суровых условиях, снижая затраты на техническое обслуживание и незапланированные простои.
Превосходная производительность управления: Точное дросселирование и стабильность во всем диапазоне управления.
Универсальность: Широкий выбор тримов, материалов и приводов позволяет точно настроить приложение.
Снижение общих эксплуатационных расходов: Конструкция с уравновешенным тримом снижает затраты на привод, а передовая технология трима продлевает срок службы внутренних компонентов клапана, борясь с износом от кавитации и эрозии.
Перспективный дизайн: Совместимость с цифровыми позиционерами и системами управления активами поддерживает инициативы Industry 4.0.
В заключение, Masoneilan 535H и 536H представляют собой классическую, проверенную конструкцию, которая развивалась, чтобы включить современные технологии. Они остаются эталоном производительности и долговечности в применении регулирующих клапанов в тяжелых условиях, обеспечивая безопасность, эффективность и надежность в самых важных промышленных процессах мира.
