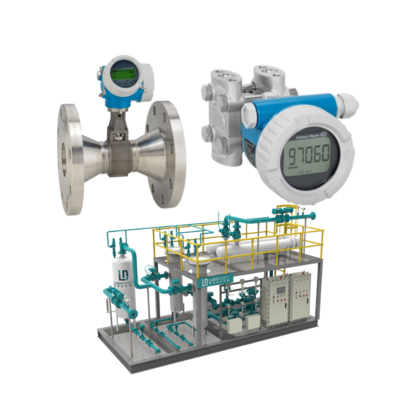

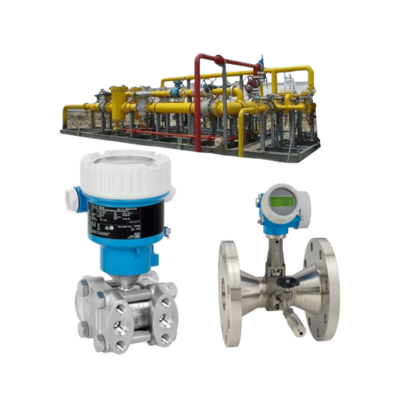

Сборка клапана управления потоком с вихревым потокометром Endress+Hauser Proline Prowirl R 200 и передатчиком давления Deltabar PMD55B.

1
MOQ
1095$-1795$
цена
Сборка клапана управления потоком с вихревым потокометром Endress+Hauser Proline Prowirl R 200 и передатчиком давления Deltabar PMD55B.
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Communication Interface: Depends On Specific Instrument
Material: Stainless Steel, Aluminum, Etc.
Wetted Material: Stainless Steel; 316 / 316L And CF3M
Rated Temperature: -40~200℃
Temperature Accuracy: ±0.5 OC
Display Type: LCD Or LED Display
Power Consumption: ≤8W
Leakage Class: IV/VI
Выделить:

Сборка клапанов регулирования потока с вихревым потокометром

,

Промышленный потокомер с передатчиком давления

,

Пролин Prowirl R 200 клапан регулирования потока

Основная информация
Place of Origin: Shanghai
Фирменное наименование: Endress+Hauser
Сертификация: QC
Model Number: Cerabar PMD 55B
Оплата и доставка Условия
Packaging Details: Wooden Box/Carton Box
Delivery Time: 8 Weeks
Payment Terms: EXW
Supply Ability: 300PCS/Month
Характер продукции

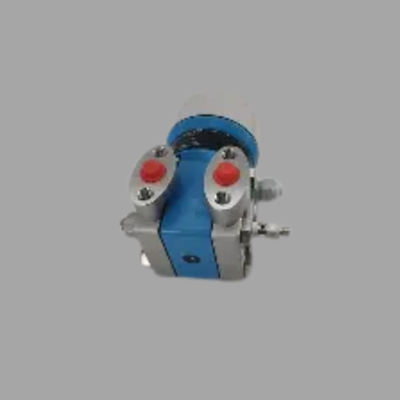

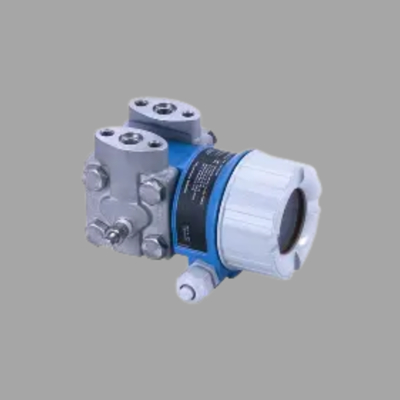

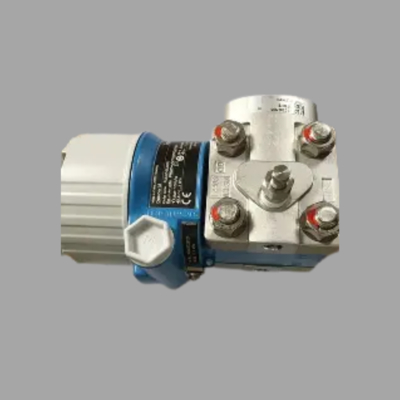

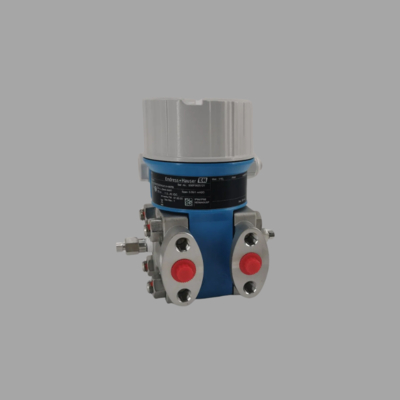

Endress+Hauser Cerabar PMD55B: Преобразователь дифференциального давления высокой точности

ПреобразовательEndress+Hauser Cerabar PMD55B– это сложный преобразователь дифференциального давления, разработанный для критически важных технологических применений, требующих исключительной точности измерений и надежности. Являясь частью портфеля премиальных приборов Endress+Hauser, это устройство сочетает в себе передовую сенсорную технологию с интеллектуальной функциональностью для обеспечения превосходной производительности в сложных промышленных условиях. PMD55B специально разработан для точного измерения разности давлений в различных областях применения, включая измерение расхода, определение уровня в закрытых резервуарах и мониторинг фильтров в таких отраслях, как нефтегазовая, химическая, энергетическая и фармацевтическая.

Основная технология и принцип измерения

В основе Cerabar PMD55B лежит проверенная технология Endress+Hauser Ceracore, в которой используется однокристальный кремниевый сенсорный элемент. Этот усовершенствованный датчик работает по пьезорезистивному принципу, когда индуцированное давлением напряжение в кремниевой кристаллической структуре вызывает измеримые изменения электрического сопротивления. Датчик состоит из тонкой гибкой кремниевой диафрагмы со встроенными тензодатчиками, расположенными в конфигурации моста Уитстона. При приложении дифференциального давления к диафрагме возникающая деформация создает пропорциональный электрический выходной сигнал. Эта технология обеспечивает исключительную точность, отличную динамическую характеристику и минимальную температурную чувствительность. Цельносварная, безмасляная сборка датчика обеспечивает долговременную стабильность и исключает потенциальные точки утечки, что делает ее пригодной для работы с агрессивными средами и поддержания целостности измерений в течение длительных периодов времени.

Основные характеристики и преимущества
  1. Исключительная производительность измерений: PMD55B обеспечивает выдающуюся точность, как правило, в пределах ±0,04% от калиброванного диапазона, с возможностью получения еще более высокой точности. Устройство поддерживает отличную стабильность и повторяемость с характеристиками долговременного дрейфа менее 0,1% от URL в год. Его передовые возможности обработки сигналов обеспечивают надежные измерения даже в сложных условиях, включая быстрые изменения давления, колебания температуры и изменение свойств технологической среды.

  2. Усовершенствованная безопасность и сертификация: Преобразователь разработан в соответствии с самыми строгими требованиями безопасности, с сертификацией SIL 2 в соответствии со стандартами IEC 61508/61511. Он оснащен комплексной встроенной самодиагностикой, которая непрерывно контролирует состояние устройства и условия процесса. Прочная конструкция включает в себя сварные корпуса из нержавеющей стали и различные варианты диафрагмы (Hastelloy, тантал, золото) для коррозионной стойкости. Устройство имеет международные сертификаты для применения во взрывоопасных зонах (ATEX, IECEx, FM) и соответствует рекомендациям NAMUR для применения в технологической промышленности.

  3. Интеллектуальная функциональность и диагностика: PMD55B включает в себя технологию Endress+Hauser Heartbeat Technology, обеспечивающую непрерывный самоконтроль и возможности проверки. Это включает в себя автоматическое обнаружение неисправностей датчиков, сбоев электроники и аномалий процесса, таких как засорение импульсных линий или утечки. Технология позволяет использовать стратегии профилактического обслуживания, сокращает время простоя и обеспечивает соответствие требованиям системы безопасности без необходимости ручного вмешательства.

  4. Гибкая связь и интеграция: Поддерживая все основные протоколы цифровой связи, включая 4...20 мА HART, PROFIBUS PA, Foundation Fieldbus и MODBUS RS485, PMD55B обеспечивает бесшовную интеграцию в любую архитектуру автоматизации. Устройство оснащено поворотным высококонтрастным ЖК-дисплеем с интуитивно понятной навигацией по меню и поддержкой нескольких языков. Настройка может выполняться локально с помощью магнитных кнопок или удаленно через системы управления активами с использованием файлов Device Description (DD) или EDDL.

  5. Специальные возможности применения: Преобразователь предлагает специализированные функции для различных сценариев применения. Для измерения расхода он обеспечивает извлечение квадратного корня и настраиваемые кривые характеризации. Для приложений измерения уровня он имеет встроенную компенсацию плотности и алгоритмы температурной коррекции. Устройство обрабатывает широкий диапазон дифференциальных давлений от нескольких мбар до 400 бар, со статическим давлением до 400 бар ANSI и диапазоном температур от -40 до 120°C.

Технические характеристики

PMD55B предлагает впечатляющие технические характеристики, включая общую погрешность ≤ ±0,15% от диапазона (включая влияние температуры, статического давления и гистерезиса), время отклика, настраиваемое от 100 мс до 36 секунд, и коэффициент перенастройки 100:1. Устройство поддерживает эталонную точность 0,04% в эталонных условиях с отличной защитой от избыточного давления до 400% от калиброванного диапазона.

Категория Детали
Общее описание Преобразователь дифференциального давления высокой точности, разработанный для критически важных технологических применений, требующих исключительной точности и надежности. Используется при измерении расхода, уровня и мониторинге фильтров в нефтегазовой, химической, энергетической и фармацевтической промышленности.
Основная технология Кремниевая сенсорная технология Ceracore (пьезорезистивный принцип). Кремниевая диафрагма из монокристалла с тензодатчиками моста Уитстона для точного электрического выхода, пропорционального приложенному дифференциальному давлению. Безмасляная, цельносварная сборка датчика для долговременной стабильности.
Производительность измерений - Точность: ±0,04% от диапазона (доступны варианты более высокой точности) - Общая погрешность: ≤ ±0,15% (включая температуру, статическое давление, гистерезис) - Долговременный дрейф: <0,1% от URL/год - Время отклика: 100 мс – 36 с (настраивается) - Коэффициент перенастройки: 100:1
Безопасность и сертификация - Сертификация SIL 2 (IEC 61508/61511) - Непрерывная самодиагностика - Прочный корпус из нержавеющей стали с вариантами материала диафрагмы: Hastelloy, тантал, золото - Разрешения для взрывоопасных зон: ATEX, IECEx, FM - Соответствие NAMUR
Интеллектуальные функции - Heartbeat Technology (самоконтроль и проверка) - Обнаружение неисправностей датчиков/электроники и аномалий процесса (например, засорение импульсной линии, утечки) - Поддержка профилактического обслуживания
Связь и интерфейс - Протоколы: 4...20 мА HART, PROFIBUS PA, Foundation Fieldbus, MODBUS RS485 - Поворотный высококонтрастный ЖК-дисплей с многоязычной поддержкой - Локальная настройка с помощью магнитных кнопок - Удаленная настройка через файлы DD/EDDL
Возможности применения - Расход: извлечение квадратного корня, настраиваемые кривые характеризации - Уровень: компенсация плотности, температурная коррекция - Широкий диапазон дифференциального давления: от нескольких мбар до 400 бар - Статическое давление: до 400 бар ANSI - Температура процесса: -40…+120 °C
Технические особенности - Эталонная точность: ±0,04% - Защита от избыточного давления: до 400% от калиброванного диапазона - Компактный, легкий дизайн для гибкого монтажа
Установка и обслуживание - Простота установки с несколькими вариантами монтажа - Минимальное обслуживание благодаря безмасляному датчику и прочной конструкции - Самодиагностика сокращает количество ручных проверок - Упрощенное устранение неполадок с помощью диагностического дисплея
Заключение Cerabar PMD55B обеспечивает лучшие в своем классе измерения дифференциального давления с выдающейся точностью, надежностью и безопасностью. Его прочная конструкция датчика, расширенная диагностика и гибкость связи делают его идеальным для критически важных технологических применений, обеспечивая оптимальную производительность, безопасность предприятия и снижение эксплуатационных расходов.
Установка и обслуживание

Разработанный для простоты установки и минимального обслуживания, PMD55B имеет компактный, легкий дизайн с гибкими вариантами монтажа. Непрерывная самодиагностика и возможности проверки значительно снижают требования к техническому обслуживанию, обеспечивая при этом постоянную надежность измерений. Когда требуется обслуживание, интуитивно понятный интерфейс и исчерпывающая диагностическая информация упрощают устранение неполадок и минимизируют время простоя.

Заключение

Endress+Hauser Cerabar PMD55B представляет собой вершину технологии измерения дифференциального давления, сочетая непревзойденную точность с прочной конструкцией и интеллектуальной функциональностью. Его передовая сенсорная технология, комплексные функции безопасности и сложные диагностические возможности делают его идеальным выбором для самых требовательных технологических применений, где надежность измерений и безопасность предприятия имеют первостепенное значение. Независимо от того, используется ли он в системах безопасности, приложениях для передачи под стражу или критических контурах управления технологическим процессом, PMD55B обеспечивает исключительную производительность, которая помогает оптимизировать процессы, обеспечивать эксплуатационную безопасность и максимизировать доступность предприятия, одновременно снижая общую стоимость владения за счет минимальных требований к техническому обслуживанию и долгосрочной стабильности.
