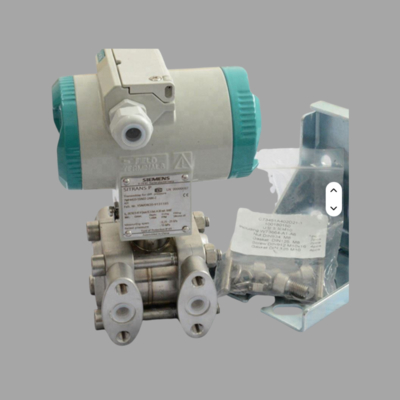

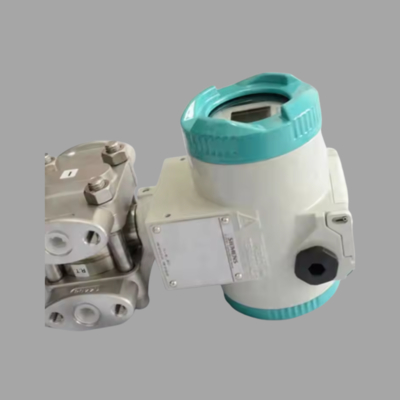

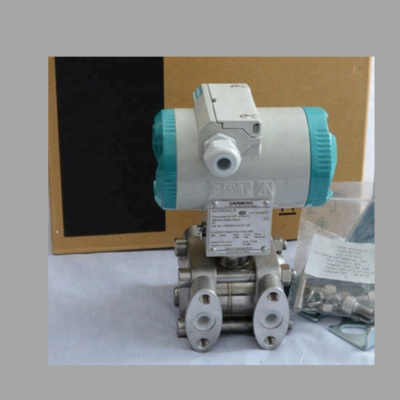

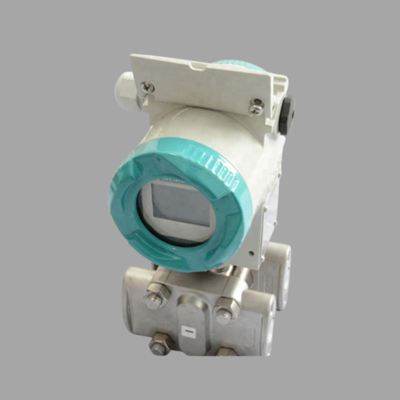

Серия Siemens SITRANS P DS III представляет собой вершину опыта Siemens в области технологий измерения давления, а модель 7MF4433-1DA02-2AB6-Z является конкретной конфигурацией в этом флагманском семействе. Это высокопроизводительное, микропроцессорное устройство измерения перепада давления, разработанное для обеспечения исключительной точности, непревзойденной надежности и долговременной стабильности в самых сложных производственных условиях. Оно разработано для работы в критически важных областях применения в широком спектре отраслей, включая нефтегазовую, химическую и нефтехимическую, энергетическую и фармацевтическую промышленность, где точные и надежные измерения давления, расхода и уровня являются обязательными для обеспечения безопасности, эффективности и контроля качества.
В основе SITRANS P DS III лежит высокотехнологичный керамический емкостной датчик(для диапазона давления A02, как указано в номере модели) или датчик с металлической диафрагмой. Конкретная модель 7MF4433-1DA02-2AB6-Z оснащена керамической измерительной ячейкой. Эта сенсорная технология известна своей исключительной устойчивостью к коррозии, абразивному износу и перегрузкам. Принцип работы заключается в лазерной подгонке керамической диафрагмы, емкость которой незначительно изменяется при приложенном давлении. Это изменение обнаруживается бортовой сложной электроникой.
Категория | Детали |
---|---|
Название продукта | Датчик перепада давления Siemens SITRANS P DS III |
Вариант модели | 7MF4433-1DA02-2AB6-Z |
Серия | SITRANS P DS III |
Тип | Высокопроизводительный датчик перепада давления |
Основная сенсорная технология | Керамический емкостной датчик (диапазон A02, как в этой модели) или опциональная металлическая диафрагма |
Принцип измерения | Изменение емкости в керамической диафрагме, обнаруживаемое микропроцессором с коррекцией температуры и линеаризацией |
Точность | До ±0,055% эталонной точности |
Стабильность | Отличная долговременная стабильность; минимизирует дрейф и увеличивает интервалы калибровки |
Устойчивость | Высокая устойчивость к коррозии, абразивному износу, перегрузкам, пикам давления, вязким и агрессивным средам |
Функции измерения | Перепад давления (с опциями для абсолютного и манометрического давления) |
Выходной сигнал | 4–20 мА с HART® |
Диапазон регулирования | До 100:1 |
Диагностика | Расширенная самодиагностика (блокировка импульсной линии, сбои электроники) |
Регистрация данных | Встроенный регистратор (>65 000 значений с метками времени) |
Пользовательский интерфейс | Локальный ЖК-дисплей с подсветкой и магнитными кнопками (безопасная настройка без открытия корпуса) |
Протоколы связи | HART® (поддерживает удаленную настройку и интеграцию управления активами) |
Корпус / Конструкция | Прочный литой алюминиевый или нержавеющий корпус |
Степени защиты | IP66, IP67, IP69K (в зависимости от конфигурации) |
Соответствие требованиям безопасности | SIL 2 / SIL 3 (IEC 61508 / 61511) |
Разрешения для опасных зон | ATEX, IECEx, FM (взрывозащита для опасных зон) |
Применения | Измерение расхода (диафрагма, труба Вентури, трубка Пито); Измерение уровня и границы раздела (открытые/закрытые резервуары); Контроль фильтров и насосов; Измерение абсолютного/манометрического давления |
Отрасли | Нефть и газ, химическая, нефтехимическая, энергетика, фармацевтика |
Преимущества | Исключительная точность, сокращение затрат на техническое обслуживание, прогнозная диагностика, высокие стандарты безопасности |
Особые преимущества | Прочность керамического датчика, широкая гибкость конфигурации, глобальные сертификаты, экономия затрат в течение всего срока службы |
Затем мощный микропроцессор датчика обрабатывает этот сигнал, применяя комплексные алгоритмы температурной компенсации и линеаризации для получения исключительно точного и стабильного выходного сигнала. Эта передовая технология обеспечивает несколько ключевых преимуществ в производительности:
Исключительная точность: Устройство достигает замечательной эталонной точности до ±0,055%, что делает его одним из самых точных датчиков, доступных на рынке. Это гарантирует, что даже малейшие изменения в процессе будут обнаружены и переданы для оптимального управления.
Выдающаяся долговременная стабильность: Врожденная прочность керамического датчика и передовая обработка сигнала значительно минимизируют долговременный дрейф. Это приводит к значительно более длительным интервалам калибровки, снижению потребностей в техническом обслуживании и снижению общей стоимости владения в течение всего срока службы прибора.
Высокая устойчивость: Керамический датчик обладает исключительной устойчивостью к динамическим пикам давления, засорению и агрессивным средам, что делает его идеальным для сложных применений, таких как измерение расхода пара или процессы с вязкими или коррозионными жидкостями.
SITRANS P DS III создан с акцентом на интеллект, безопасность и удобство для пользователя. Модель 7MF4433-1DA02-2AB6-Z обычно включает в себя фланцевое крепление и выход 4-20 мА HART.
Основные особенности включают:
Комплексные сертификаты безопасности: Этот датчик разработан в соответствии с высочайшими уровнями безопасности, достигая сертификации SIL 2 и SIL 3 в соответствии с IEC 61508/61511 для использования в системах безопасности (SIS). Он также имеет глобальные сертификаты взрывозащиты, такие как ATEX, IECEx и FM, для использования в опасных зонах.
Расширенная диагностика и регистрация данных: Помимо базовых измерений, устройство оснащено мощной самодиагностикой, которая контролирует состояние датчика и процесса, обнаруживая такие проблемы, как блокировка импульсной линии или сбои электроники. Он также включает в себя встроенный регистратор данных, способный хранить более 65 000 измеренных значений с метками времени, что неоценимо для устранения неполадок и оптимизации процесса.
Удобные интерфейсы: Настройка упрощена благодаря интуитивно понятному локальному интерфейсу с текстовым ЖК-дисплеем с подсветкой и магнитными кнопками, что позволяет выполнять безопасную настройку без открытия корпуса. Он полностью поддерживает протокол HART для удаленной настройки и интеграции в системы управления активами.
Прочная конструкция: Заключенный в прочный, коррозионностойкий литой алюминиевый или нержавеющий корпус со степенью защиты до IP66, IP67 или IP69K, датчик рассчитан на работу в суровых условиях на открытом воздухе и в условиях мойки.
Непревзойденная гибкость: Благодаря широкому диапазону регулирования (до 100:1) и широкому выбору материалов, фланцевых соединений и вариантов выхода, датчик может быть точно адаптирован для соответствия широкому спектру конкретных требований применения.
Siemens SITRANS P DS III 7MF4433-1DA02-2AB6-Z является предпочтительным решением для критически важных измерений перепада давления, включая:
Точное измерение расхода: С использованием первичных элементов, таких как диафрагмы, трубы Вентури или усредняющие трубки Пито.
Измерение уровня жидкости и уровня раздела: как в открытых, так и в закрытых резервуарах при высоких температурах и давлениях.
Контроль фильтров и насосов: Для индикации состояния засорения и предотвращения повреждений.
Измерение абсолютного и манометрического давления: С соответствующей конфигурацией.
В заключение, модель Siemens SITRANS P DS III 7MF4433-1DA02-2AB6-Z — это не просто прибор, а краеугольный камень современной промышленной автоматизации. Сочетание высочайшей точности, надежной технологии керамических датчиков, передового интеллекта и высочайших сертификатов безопасности делает его незаменимым активом для инженеров, стремящихся максимизировать надежность, безопасность и эффективность процессов.
