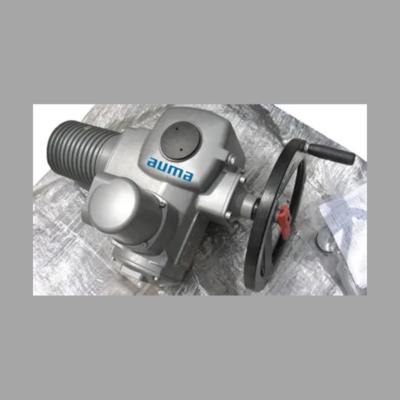

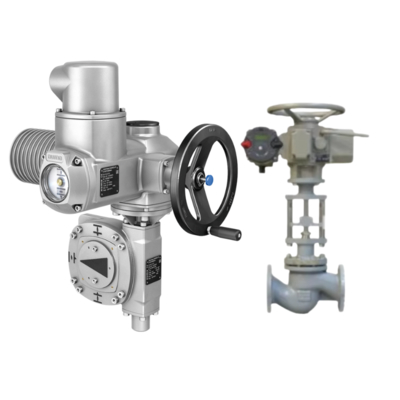

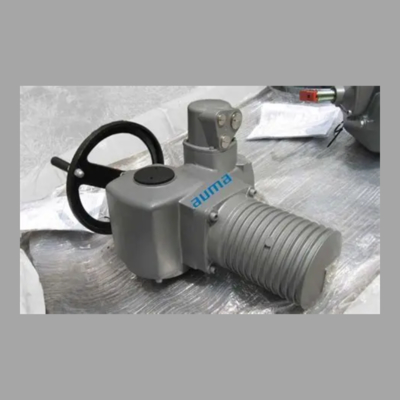

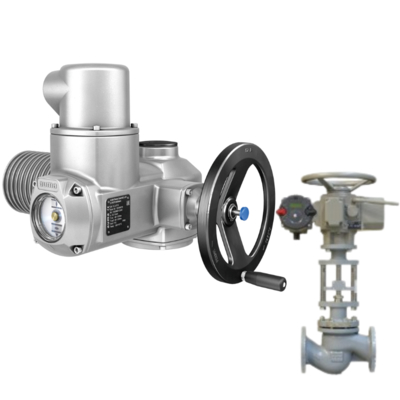

Моторизованный шаровой клапан с коробкой передач AUMA GS с частичным поворотом и многоповоротным модульным универсальным электрическим приводом SA.

Серия AUMA SA представляет собой краеугольный камень продуктовой линейки AUMA, воплощающий в себе многолетний опыт в области проектирования электрических приводов для многооборотных клапанов. Разработанные для самых требовательных промышленных применений, эти приводы славятся своей исключительной надежностью, непревзойденной долговечностью и превосходными характеристиками в критических условиях, таких как очистка воды и сточных вод, выработка электроэнергии (включая атомную), нефте- и газопроводы, химические и нефтехимические заводы, а также морские службы. Серия SA предназначена для управления клапанами, такими как задвижки, запорные клапаны и шиберы, обеспечивая высокий крутящий момент, необходимый для надежного перекрытия и управления в системах высокого давления.

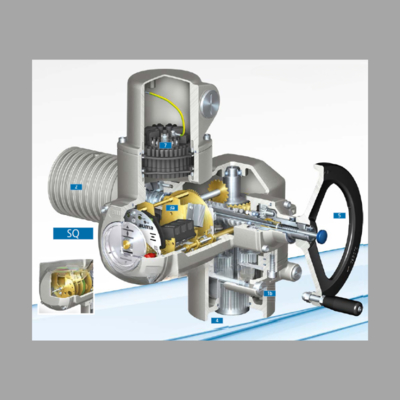

Основной принцип проектирования привода AUMA SA - модульность и прочность. Заключенный в прочный, защищенный от коррозии корпус, обычно имеющий степень защиты IP66 или IP68, привод рассчитан на работу в суровых условиях, включая воздействие влаги, пыли, экстремальных температур и агрессивных сред. Такая прочная конструкция обеспечивает долговечность и минимизирует требования к техническому обслуживанию даже в самых сложных условиях. Сердцем привода является мощный, не требующий обслуживания асинхронный двигатель, специально разработанный для высокого пускового момента и прерывистых рабочих циклов, что необходимо для запуска клапанов из закрытого положения при полном давлении в трубопроводе.

1. Редуктор: AUMA производит собственные червячные редукторы, что является критическим фактором производительности и долговечности привода. Эти прецизионные шестерни разработаны для высокой эффективности и низкого износа, преобразуя высокоскоростной, низкокрутящий момент, выдаваемый электродвигателем, в низкоскоростное, высококрутящее усилие, необходимое для работы многооборотного клапана. Редуктор по своей природе самоблокирующийся, обеспечивая предохранительный механический тормоз, который предотвращает открытие клапана обратным давлением среды.

2. Встроенные элементы управления: Отличительной особенностью серии SA является возможность интеграции блоков управления непосредственно в корпус привода (формируя компактный пакет AC/AC-SC или AC/AC-SR). Это включает в себя:

   • Блок управления SA: Обеспечивает основные функции, такие как местное управление с помощью маховика и местную индикацию положения клапана.

   • Блок управления SAC: Добавляет расширенные функции, такие как инфракрасная настройка и диагностика, местное кнопочное управление и четкий дисплей с подсветкой для отображения положения клапана, значений крутящего момента и настроек конфигурации.

   • Блок управления SAR: Включает в себя сложный электронный модуль для регулирующего управления, позволяющий приводу получать стандартный управляющий сигнал 4-20 мА от ПЛК или DCS для точного позиционирования клапана в любом месте между 0-100% открытия, что делает его идеальным для применений регулирования потока.

3. Датчики крутящего момента и концевые выключатели: Привод оснащен высоконадежной механической системой измерения крутящего момента, которая немедленно отключает питание двигателя при достижении предустановленного значения крутящего момента, защищая как клапан, так и привод от повреждений из-за перегрузки. Механически регулируемые концевые выключатели точно определяют открытое и закрытое положения клапана, обеспечивая повторяемость работы.

4. Безопасность и совместимость: Приводы AUMA SA разработаны с приоритетом эксплуатационной безопасности. Они доступны с рядом сертификатов для использования во взрывоопасных средах (ATEX, IECEx) и для критически важных применений в атомных электростанциях. Они поддерживают все основные протоколы полевой шины (например, PROFIBUS DP, MODBUS, Foundation Fieldbus) через подключаемые модули, обеспечивая бесшовную интеграцию в современные цифровые системы управления.

5. Категория	Детали
   Общее описание	Серия AUMA SA - это надежный, долговечный электрический привод для многооборотных клапанов, предназначенный для тяжелых условий эксплуатации в критически важных отраслях. Он широко используется для управления задвижками, запорными клапанами и шиберами в системах высокого давления.
   Основные области применения	Очистка воды и сточных вод, выработка электроэнергии (включая атомную), нефте- и газопроводы, химические и нефтехимические заводы, морские службы.
   Принципы проектирования	Основан на модульности и прочности; заключен в защищенный от коррозии корпус (IP66/IP68); разработан для работы в суровых условиях (пыль, влага, агрессивные среды, экстремальные температуры).
   Двигатель	Не требующий обслуживания асинхронный двигатель; высокий пусковой момент; подходит для прерывистых рабочих циклов; обеспечивает работу клапана при полном давлении в трубопроводе.
   Редуктор	Прецизионные червячные редукторы производства AUMA; преобразует выходную мощность двигателя в высокий крутящий момент; высокая эффективность, низкий износ и самоблокировка (предотвращает обратный ход под давлением среды).
   Встроенные элементы управления (опции)	- Блок управления SA: Основное местное управление (маховик, индикация положения клапана). - Блок управления SAC: Добавляет инфракрасную настройку, диагностику, кнопочное управление, дисплей с подсветкой (положение клапана

Серия AUMA SA предлагает значительные преимущества операторам и инженерам. Его модульная конструкция позволяет выполнять широкую настройку для соответствия точным требованиям применения. Сочетание прочной механической конструкции и интеллектуальной электроники обеспечивает высокую эксплуатационную готовность и длительный срок службы, что значительно снижает общую стоимость владения. Такие функции, как варианты местного и дистанционного управления, комплексные диагностические возможности и исключительные показатели тяги и крутящего момента (от нескольких Нм до более 30 000 Нм), делают его универсальным и незаменимым компонентом для автоматизации критически важных запорных и регулирующих клапанов в инфраструктуре и промышленности по всему миру. Подводя итог, многооборотный привод AUMA SA - это не просто устройство, а эталон качества, безопасности и производительности в автоматизации клапанов.
