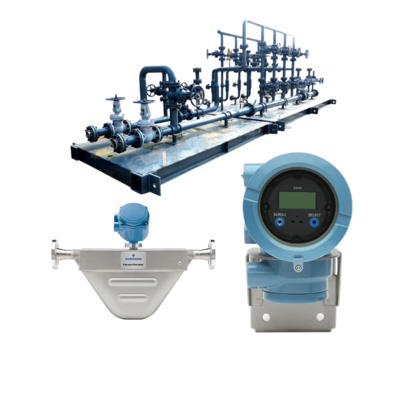

Редукционно-охлаждающая установка с кориолисовым расходомером Micro Motion F100A и встроенным передатчиком 1700 | 2700

Серии Emerson Micro Motion 1700 и 2700 представляют собой значительную эволюцию в конструкции расходомеров Кориолиса, предлагая полностью интегрированное, компактное решение для широкого спектра технологических применений. В отличие от традиционных двухкомпонентных систем с отдельным датчиком и передатчиком, эти модели объединяют оба элемента в единый, целостный блок. Такая интеграция упрощает установку, уменьшает количество потенциальных точек утечки и повышает общую надежность системы. Разработанные для общепромышленных и гигиенических/санитарных задач, эти передатчики являются рабочими лошадками в таких отраслях, как химическая обработка, производство продуктов питания и напитков, фармацевтика и науки о жизни, где пространство часто ограничено, а надежное и точное измерение массового расхода, плотности и температуры имеет решающее значение для эффективности процесса и качества продукции.

Основные технологии и философия проектирования

Основной принцип работы передатчиков 1700 и 2700 остается неизменным — проверенный эффект Кориолиса. Технологическая жидкость протекает через одну изогнутую или прямую измерительную трубку (в зависимости от модели), которая приводится в вибрацию приводной катушкой. Когда жидкость проходит через колеблющуюся трубку, она вызывает силу Кориолиса, которая вызывает измеримый сдвиг фазы или скручивание в трубке. Встроенные датчики съема обнаруживают это отклонение, которое напрямую пропорционально скорости массового расхода. Одновременно естественная частота вибрирующей трубки зависит от плотности жидкости внутри, что позволяет выполнять высокоточное измерение плотности. Цифровой мозг встроенного передатчика обрабатывает эти необработанные сигналы в режиме реального времени, используя передовые алгоритмы для вычисления массового расхода, плотности, температуры и производных величин, таких как концентрация и объемный расход.

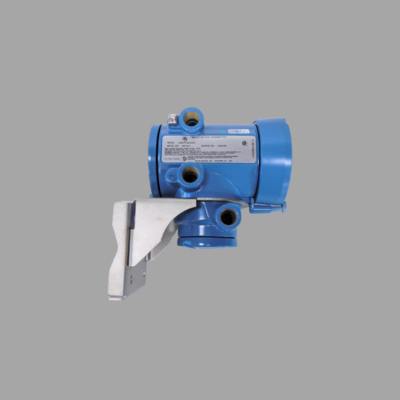

Ключевым нововведением этих серий является их цельная конструкция. Разместив электронику передатчика непосредственно на датчике, Emerson устраняет необходимость во внешнем монтажном оборудовании, отдельных корпусах и многожильных кабелях, которые соединяют удаленный передатчик с его датчиком. Это не только снижает общую стоимость установки, но и минимизирует потенциальные точки отказа, такие как ослабленные соединения или попадание влаги в канал. Компактный форм-фактор делает эти расходомеры идеальными для установки в тесных салазках или в местах с ограниченным пространством панели.

Основные характеристики и преимущества производительности

Несмотря на свои компактные размеры, передатчики 1700 и 2700 оснащены функциями, которые обеспечивают существенные преимущества в производительности:

• Исключительная точность и стабильность: Они обеспечивают высокоточные и стабильные измерения массового расхода (обычно ±0,10% от расхода для жидкостей) и плотности (±0,0005 г/см³), обеспечивая целостность данных для дозирования, смешивания и передачи на хранение.

• Расширенная диагностика: Встроенные диагностические функции, такие как функция Purity Assist™, помогают обнаружить наличие увлеченного газа в потоке жидкости, предупреждая операторов об условиях, которые могут поставить под угрозу достоверность измерений. Это позволяет осуществлять упреждающее управление процессом.

• Гибкая связь: Передатчики поддерживают основные протоколы цифровой связи, включая повсеместный протокол HART® и FOUNDATION™ Fieldbus. Это обеспечивает бесшовную интеграцию в существующие архитектуры управления и позволяет удаленно настраивать, контролировать и извлекать данные с помощью портативных коммуникаторов или программного обеспечения для управления активами.

• Гигиеническая и санитарная конструкция (серия 2700): Передатчик Micro Motion 2700 специально разработан для применений, требующих строгих гигиенических стандартов. Он имеет полированные поверхности из нержавеющей стали, конструкцию без щелей и соединения Tri-Clamp, которые соответствуют требованиям 3-A и EHEDG, что делает его идеальным для процессов производства продуктов питания, напитков, молочных продуктов и фармацевтических препаратов, где первостепенное значение имеют очищаемость и предотвращение размножения бактерий.

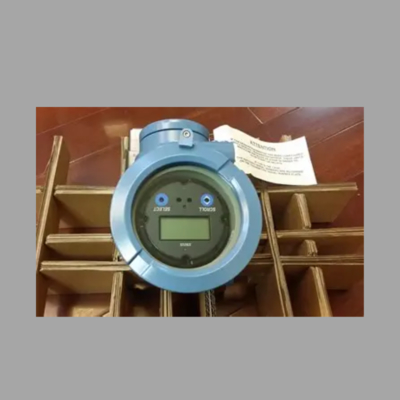

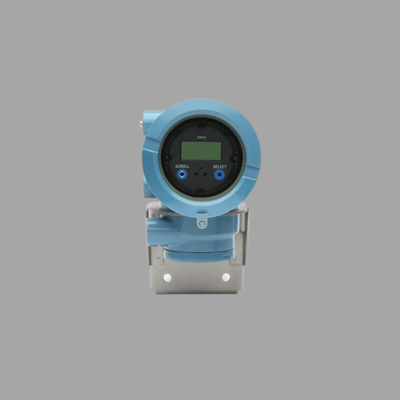

• Удобство эксплуатации: Настройка упрощена благодаря интуитивно понятному локальному интерфейсу (LI) с четким дисплеем или через протоколы удаленной связи. Расходомеры также оснащены технологией Emersons MVD™ (Multi-Variable Digital), которая обеспечивает доступ ко всем измеренным и вычисленным переменным через один адрес устройства.

Применение и влияние

Интегрированный характер Micro Motion 1700 и 2700 делает их исключительно универсальными. Общие области применения включают:

• Впрыск химических добавок и ингибиторов: Точное дозирование небольших количеств дорогостоящих химикатов.

• Дозирование и составление рецептур: Обеспечение точных пропорций нескольких ингредиентов в смеси.

• Загрузка растворителей и катализаторов: Загрузка реакторов точными количествами материалов.

• Смешивание и перенос продукта: В пищевой, химической и нефтеперерабатывающей промышленности.

• Контроль CIP (Clean-in-Place): Проверка расхода и концентрации чистящих растворов.

В заключение, передатчики Emerson Micro Motion 1700 и 2700 успешно сочетают присущую точность измерений Кориолиса с практичными преимуществами компактной, интегрированной конструкции. Они предлагают более низкую общую стоимость владения за счет упрощенной установки, сокращенного технического обслуживания и надежной работы, что делает их идеальным выбором для производителей комплектного оборудования и конечных пользователей, которым требуется надежное и компактное решение для решения критических задач измерения технологических процессов.
