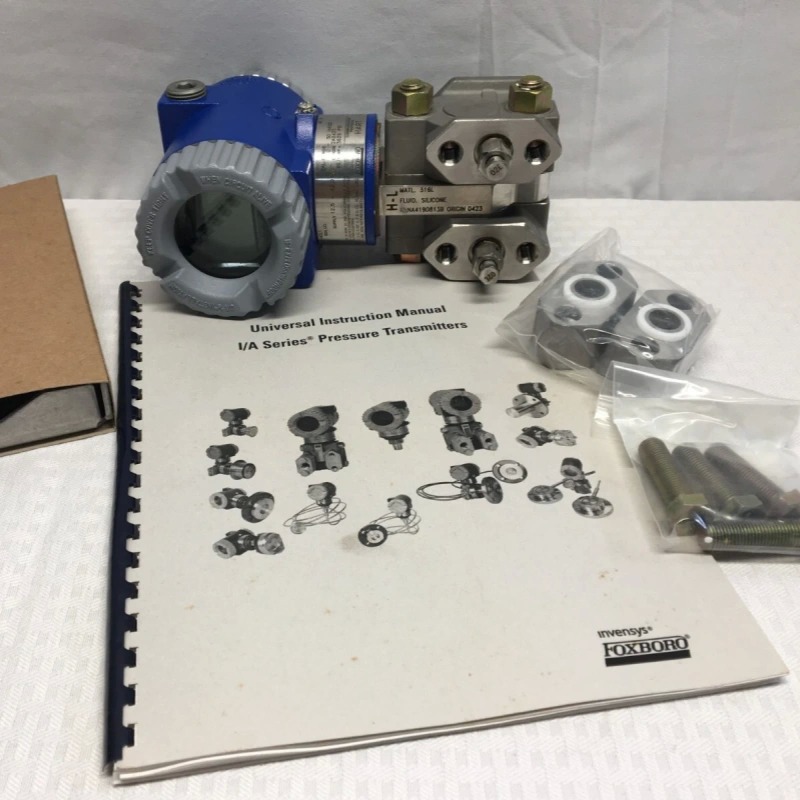

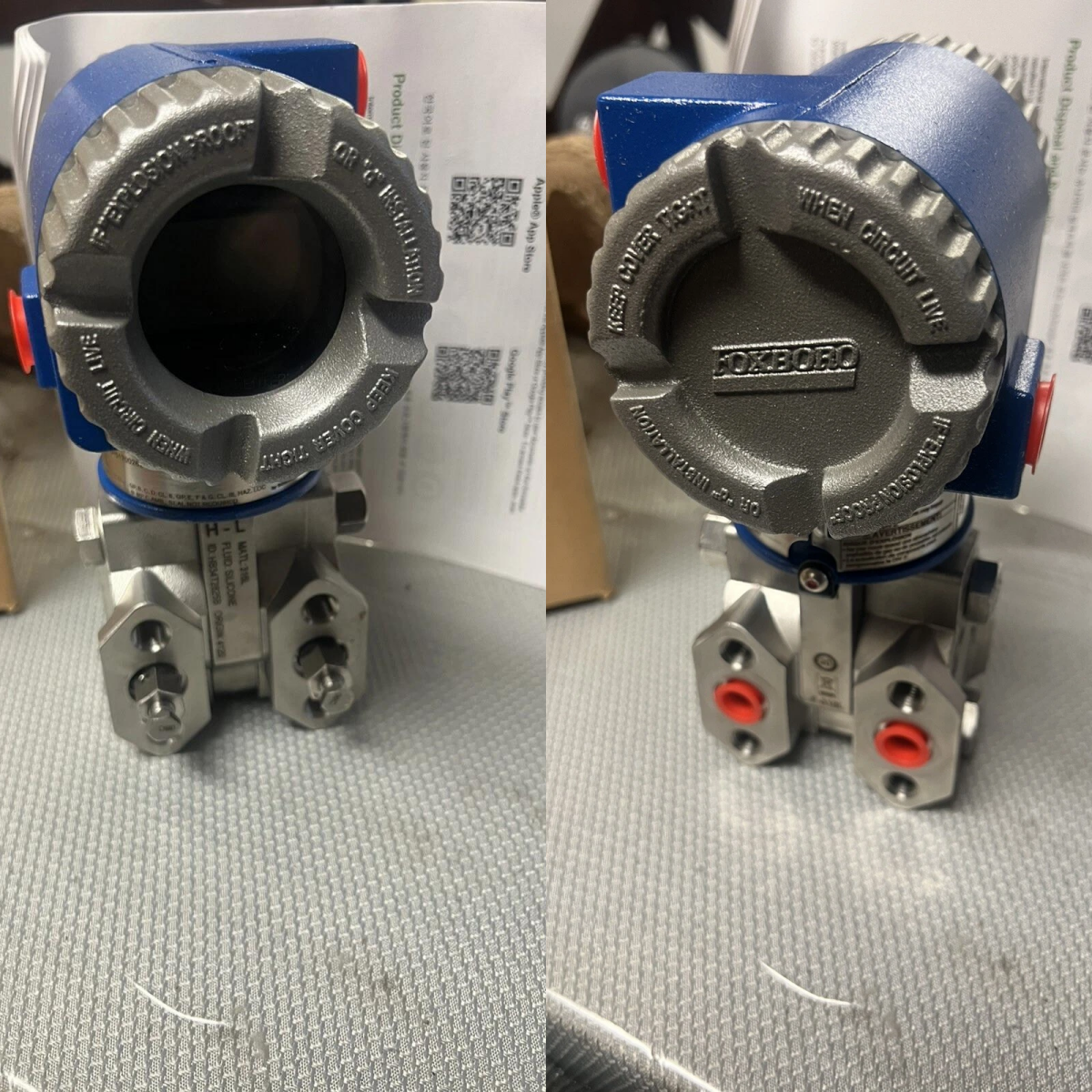

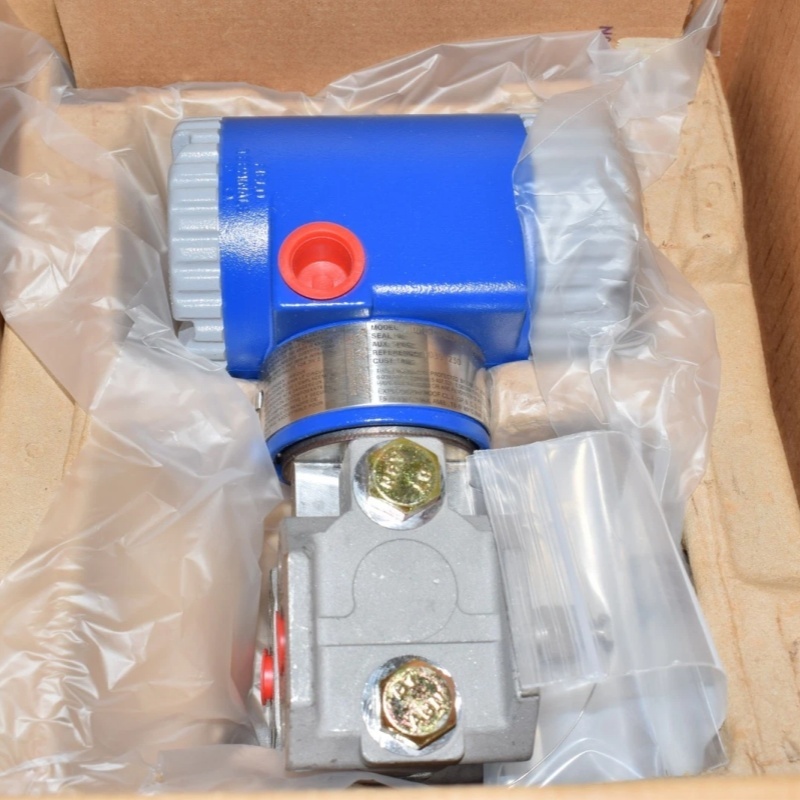

Schneider Foxboro IDP10 Дифференциальный датчик давления

Электронный передатчик d/p Cell серии Foxboro IDP10 I/A предназначен для точного и надежного измерения дифференциального давления в приложениях управления процессом и измерения потока.Он преобразует разницу между двумя давлениями (применяемыми на противоположные стороны микросенсора кремниевого датчика напряжения) в выходный сигнал 4 ‰ 20 мА, опционально с наложенным цифровым сигналом HART для дистанционной настройки и мониторинга.

IDP10 доступен в различных структурных вариантах (традиционных или низкопрофильных) и может поставляться в конфигурациях, подходящих для простого аналогового вывода или интеллектуального цифрового вывода,что делает его подходящим для широкого спектра промышленных задач измерения от измерения потока до измерения уровня жидкости или плотности.

Передатчик широко используется в промышленности, включая химическую, нефть и газ, воду и сточные воды, производство энергии,и любые установки, требующие точного измерения дифференциального давления или потока в стабильных или сложных условиях процесса.

• Силиконовый микросенсор, проверенный на тысячах установок, обеспечивающий стабильную долгосрочную работу.
• Выбор выхода: стандартная аналоговая или интеллектуальная HART / FoxCom / FOUNDATION Fieldbus цифровая связь для удаленной конфигурации и диагностики.
• Возможность использования традиционного или малопрофильного (компактного) корпуса для удовлетворения различных требований к установке.
• Выбор прочного корпуса, включая эпоксидно-покрытый алюминий или нержавеющую сталь 316, оба соответствуют стандартам защиты NEMA 4X / IEC IP66 для суровой среды.
• Широкий спектр доступных материалов для датчиков: нержавеющая сталь 316L, сплав Co-Ni-Cr, Hastelloy (сплав никеля), Monel или Tantalum для соответствия различным процессам.
• Гибкие варианты монтажа, включая прямое подключение, монтаж коллектора или с удаленными уплотнениями; опциональные крепления для монтажа труб, поверхностей или коллекторов.
• Конфигурируемое поведение вывода: линейный или квадратный выход, движение вперед или назад, регулируемое заглушение, отказоустойчивое увеличение / уменьшение масштаба
• Подходит для установок в опасной или взрывоопасной атмосфере версии доступны с сертификатами ATEX / IECEx / FM / CSA, с опцией двойной печати, соответствующей ANSI / ISA 12.27.01.

• Тип измерения: дифференциальное давление
• Технология датчиков: микродатчик кремниевого датчика напряжения (Cell)
• Выходной сигнал: 4 ‰ 20 мА аналоговый; дополнительный цифровой наложенный HART / FoxCom / FOUNDATION Fieldbus (зависит от модели)
• Режим вывода: линейный или масштабируемый по квадратному корню; движение вперед или назад; выбираемое пользователем заглушающее действие и безопасное поведение
• Протяженность (дифференциальный диапазон давления): настраивается в зависимости от модели и применения.5 ‰ 30 inH2O) до более высоких диапазонов в зависимости от версии процесса соединителя и датчика.
• Статичное давление: зависит от конфигурации модели и материалов; подходит для многих промышленных применений, включая среды высокого статического давления при правильном выборе конфигурации.
• Оборудование и защита: корпус из алюминия или нержавеющей стали 316 с эпоксидным покрытием, классифицированный NEMA 4X / IEC IP66, подходящий для суровой промышленной среды.
• Материалы, увлажненные датчиком: нержавеющая сталь 316L, сплавы Co-Ni-Cr, сплав никеля (Hastelloy), Monel, тантал выбираемый на основе совместимости процессной жидкости.

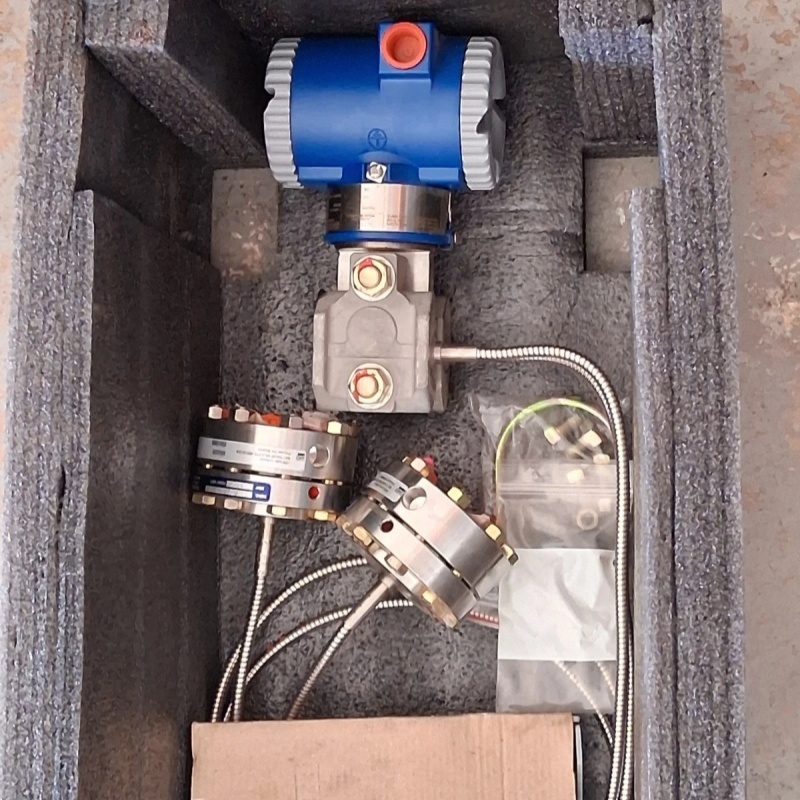

• Возможности монтажа: прямая установка на процессе, коллектор, трубу или поверхность с использованием дополнительных скобков; дистанционно-запечатанные или капиллярно-запечатанные конфигурации доступны для высокотемпературных или коррозионных служб.
• Факультативный локальный дисплей: цифровой индикатор LCD с нажатием кнопки и калибровкой, доступные локально, если выбранная цифровая версия.
• Соответствие и сертификация: маркировка CE; доступные версии, сертифицированные для опасных зон (ATEX, IECEx, FM, CSA), вариант двойной печати по ANSI/ISA 12.27.01-2003.

• Измерение потока через первичные устройства, такие как отверстия, трубы Вентури, сосуды потока или другие элементы потока с использованием дифференциального давления в качестве основы
• Измерение уровня жидкости в закрытых или под давлением сосудах, резервуарах или резервуарах с использованием дифференциального давления или с помощью дистанционного уплотнения
• Измерение на уровне интерфейса или измерение на основе плотности в цистернах процесса, где существуют двуфазные или слоистые жидкости
• Мониторинг потока или падения давления в трубопроводах для управления процессом, передачи хранилища, мониторинга фильтра, работы насоса или систем безопасности
• Общее наблюдение за дифференциальным давлением в промышленности на химических заводах, нефтегазовых установках, электростанциях, очистных сооружениях, нефтехимических установках,и другие производственные отрасли, требующие надежного, надежное обнаружение и управление дифференциальным давлением

• Foxboro IDP10S Интеллектуальный дифференциальный передатчик давления (более высокая производительность, расширенный диапазон и диагностика)
• Дифференциальные передатчики давления серии Foxboro IDP05 / IDP100 (для различных диапазонов давления или потребностей приложения)
• Другие передатчики давления и уровня и приборы, предлагаемые Foxboro / Schneider Electric для измерения потока, уровня, измерения давления или абсолютного давления
