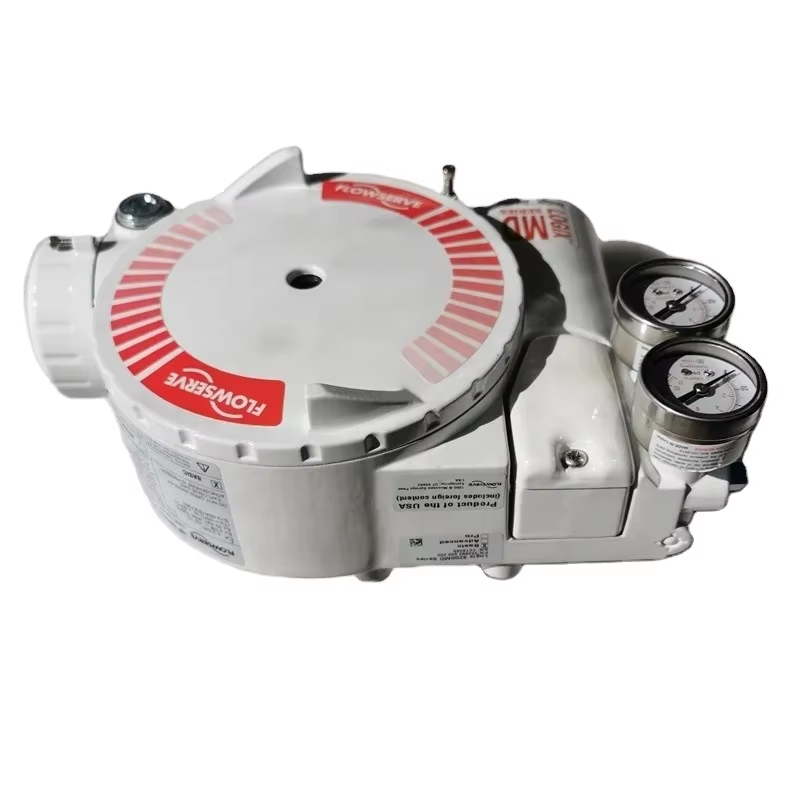

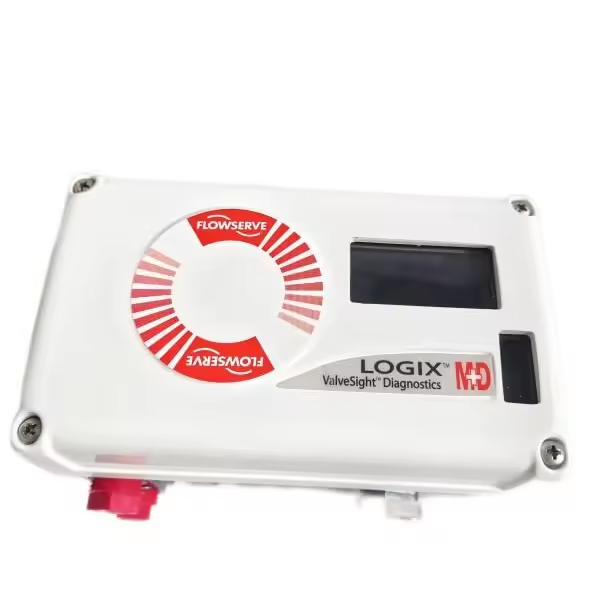

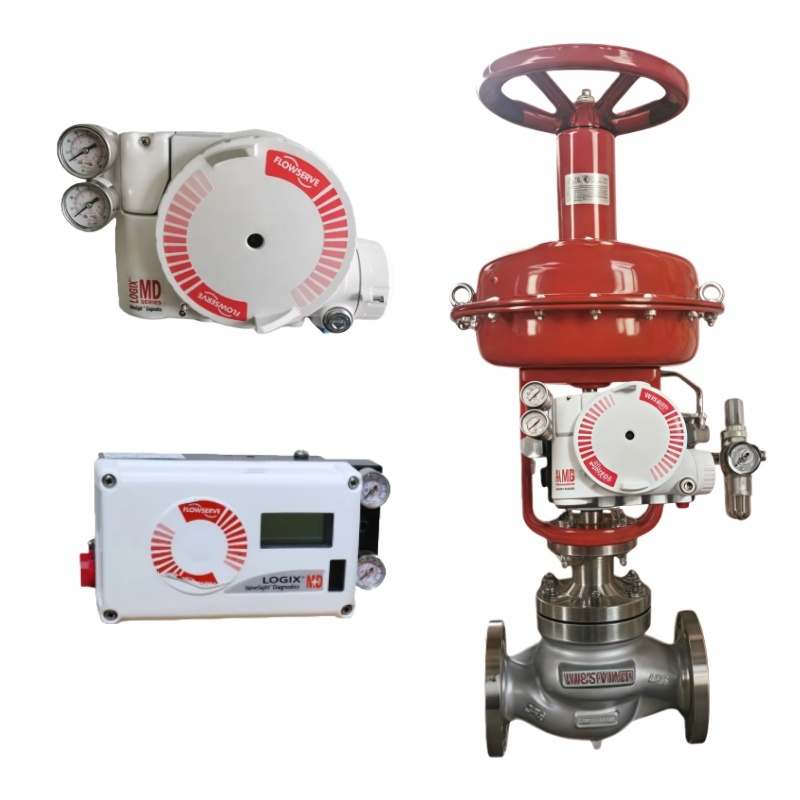

Flowserve 3200MD 520MD Цифровой позиционирующий клапан
Обзор продукции
Flowserve 3200MD и 520MD - это высокопроизводительные интеллектуальные цифровые позиционирующие клапаны серии Logix,предназначенные для точного и надежного управления линейными и вращающимися приводами в системах промышленных процессовПрименяя пиезоэлектрическую технологию и 32-разрядный микропроцессор, они преобразуют электрические сигналы 4-20 мА в пропорциональную пневматическую мощность.с встроенной связью HART для двусторонней передачи данных и дистанционной конфигурацииЭти позиционеры отличаются сверхбыстрой реакцией, высокой точностью позиционирования и сильной адаптивностью к окружающей среде.идеально подходит для управления критическими процессами в суровых промышленных условиях и совместим с одно-/двойными приводами для различных типов клапанов.
Особенности
- Высокая точность позиционирования: ±0,1% точность позиционирования и ≤0,25% повторяемость для микро-регулирования управления клапаном и стабильного регулирования процесса.
- Передовая пиезоэлектрическая технология: Быстрое время отклика < 50 мс, с двухступенчатой конструкцией управления для компенсации высокой разницы среднего давления (Δp > 1 МПа).
- Совместимость связи HART: поддерживает протокол HART 5/7 для удаленной калибровки, мониторинга и диагностики, реализуя двустороннюю передачу данных параметров конфигурации и состояния.
- Интеллектуальная автоматическая настройкаФункция автоматической настройки динамического усиления автоматически оптимизирует производительность привода, уменьшая перегрузку и упрощая ввод в эксплуатацию.
- Сильные диагностические способности: трехуровневая диагностика (стандартная, продвинутая, профессиональная) с более чем 130 типами сигнализации для мониторинга состояния клапана, привода и позиционирования в режиме реального времени.
- Чрезвычайная экологическая устойчивость: IP66/IP67 защита корпуса, работающая в температурном диапазоне от -52°C до 85°C и безконденсационной влажности 0-100%.
- Широкая совместимость: адаптируется к линейным и вращающимся приводам, поддерживает линейные, равные проценты или 21-точечные индивидуальные кривые характеристик потока, с возможностью дистанционной установки для вибраций / высоких температурных сценариев.
- Быстрая зарядка и низкое потребление: время запуска < 1,0 секунды, двухпроводное питание 4-20 мА с низким рабочим током, легкая интеграция с системами PLC и DCS.
Технические спецификации
| Параметр | Подробная информация |
|---|
| Сигнал ввода | 4-20 mA постоянного тока, HART 5/7 связи (двусторонняя передача данных) |
| Силовое питание | Система с двумя проводами, 10,0 ВДК плюс потеря линии (12,5 40 ВДК необязательно) |
| Начальный ток | ≥ 3,6 mA (без аналогового выхода); ≥ 3,83 mA (с аналоговым выходом) |
| Давление подачи | Минимально 1,5 бара (22 ПСИ); максимально 10,3 бара (150 ПСИ) |
| Диапазон выходной давления | от 0 до 100% давления подачи воздуха |
| Точность позиционирования | ± 0,1% от полной шкалы |
| Повторяемость | ≤ 0,25% от полной шкалы |
| Время ответа | < 50 мс |
| Время запуска | <1,0 секунды |
| Операционная температура | -52°C до 85°C (-61,6°F до 185°F) |
| Рабочая влажность | 0 - 100% неконденсирующие |
| Защита корпуса | IP66/IP67 |
| Допустимые газовые запасы | Воздух, сладкий природный газ, азот, CO2 |
| Основные материалы | Нержавеющая сталь / алюминий |
| Установка | Соответствует промышленным стандартным спецификациям установки привода |
Заявления
Позиционирующие устройства Flowserve 3200MD и 520MD широко используются в критическом процессе управления в различных промышленных секторах, требующих высокой точности и надежности.с превосходными характеристиками в условиях высокой разницы давления, коррозионные средние и часто регулируемые условия работы:
- Нефть и газ: Добыча на суше и на море, переработка, регулирование давления в трубопроводах, регулирование противоперегрузочных клапанов компрессоров и управление процессами терминалов хранения.
- Нефтехимия и химия: Управление клапанами подачи реактора, регулирование оттока дистилляционной башни, производство полимеров и специальные линии химической обработки.
- Производство энергии: регулирование впускного клапана паровой турбины тепловой электростанции, управление водозаборной системой котла и регулирование процессов системы преобразования отходов в энергию.
- Вода и сточные воды: управление клапаном сброса ила из резервуара осаждения, регулирование системы фильтрации и управление процессом очистки сточных вод.
- Общая промышленность: Добыча полезных ископаемых и переработка металлов, производство целлюлозы и бумаги, фармацевтическое производство и переработка продуктов питания и напитков.
Частые вопросы
Вопрос: В чем основное различие между Flowserve 3200MD и 520MD?
A: 3200MD - это стандартная высокопроизводительная модель для общего промышленного критического управления с богатыми диагностическими функциями и поддержкой дистанционной установки;520MD оптимизирован для компактной установки и требований высокой пропускной способности, с более гибкой адаптацией подачи воздуха для малых и средних приводов.
Вопрос: Может ли Flowserve 3200MD/520MD использоваться в опасных зонах?
Ответ: Да, обе модели оснащены взрывостойкой конструкцией и безопасной конструкцией, с прочным корпусом и антикоррозионным материалом.подходящий для опасных промышленных зон с легковоспламеняющимися и взрывоопасными средами.
Вопрос: Как реализовать дистанционную конфигурацию и калибровку позиционирующих устройств?
A: Они поддерживают протокол связи HART 5/7, который может реализовать дистанционную конфигурацию параметров, калибровку и мониторинг состояния в режиме реального времени с помощью коммуникатора HART или программного обеспечения ValveSightTM,без работы на месте.
Вопрос: Какие типы приводов и клапанов совместимы с 3200MD и 520MD?
О: Обе модели совместимы с одно- и двуходовыми линейными и вращающимися приводами, соответствующими шаровым клапанами, шаровыми клапанами, бабочными клапанами, клапанами-зажимателями и другими распространенными промышленными клапанами управления.
Вопрос: Есть ли у позиционирующих устройств функции локальной работы и отображения состояния?
О: Да, они оснащены локальным светодиодным дисплеем состояния и кнопками калибровки переключателя DIP.который может реализовать быструю калибровку на месте и просмотр состояния работы оборудования в режиме реального времени без дополнительных инструментов.
Свяжитесь с нами
Для запросов о продуктах, технической поддержки, запросов на котировку или индивидуальных конфигурационных решений, пожалуйста, свяжитесь с нами напрямую по следующим каналам:
wechat/what's app/номер телефона: +8613472860702
Наша профессиональная команда по промышленной автоматизации готова предоставить вам услуги из одного этапа, включая выбор продукта, пуск в эксплуатацию на месте и поддержку послепродажного обслуживания.
Сопутствующие продукты
- Flowserve Logix 3800 Цифровой позиционирующий клапан
- Вентили линейного управления Flowserve Valtek Mark One
- Ключи для регулировки потока
- Активаторы клапанов потокообслуживания (одно/двойное действие)
- Аксессуары для позиционирования клапанов при подаче потока (комплекты монтажа, инструменты калибровки)
- Программное обеспечение для мониторинга процессов Flowserve ValveSightTM
