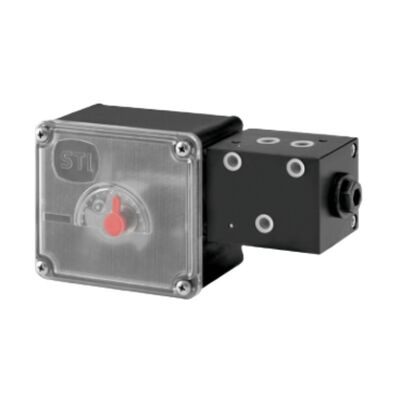

IMI STI PT серии SR/CCK клапан-позиционировщик с двойным и одиночным действием для шаровых клапанов Butterfly Plug

IMI STI PT Series SR/CCK Valve Positioner - это тяжелое решение для пневматического и электропневматического позиционирования, предназначенное для пропорциональной работы с четвертью оборотов промышленных клапанов.Построен на принципе сбалансированности сил, он усиливает пневматические сигналы, чтобы устранить сопротивление привода и увеличить скорость ответа, одновременно точно определяя положение привода с помощью линейных или нелинейных функций управления сигналом.Проектированы для бесшовной интеграции между регуляторами воздушного фильтра и приводами конечного элемента управления, этот позиционировщик поддерживает как одно- так и двухдействующие вращающиеся приводы, так и линейные приводы с определенной скобкой.Его прочная конструкция обеспечивает надежную производительность в суровых промышленных условиях, что делает его основным компонентом управления для пневматических клапанов в секторах автоматизации процессов.

• Конструкция тяжелой работы для экстремальных и опасных условий труда
• Конфигурируемые как одно- или двойнодействующие для гибкой совместимости приводов
• Оборудованы линейными подшипниками под углом до 270°, на заказ доступны профили подшипников
• Уголы работы вала и регулировка диапазона четко обозначены на устройстве
• Усиливает пневматические сигналы для уменьшения сопротивления привода и улучшения скорости ответа
• Сплит-диапазон сигнальный катушный клапан для различных требований к сигналам управления
• Интегрированный визуальный индикатор положения для мониторинга эксплуатации в реальном времени
• Полный вариант конструкции из нержавеющей стали для повышения коррозионной стойкости
• Высокая точность позиционирования с низким гистерезом и отличной линейностью
• Подходит для установки на открытом воздухе, на море, в песчаных бурях и в условиях окружающей среды без меди
• Один сигнал управления позволяет проверять функциональную последовательность нескольких приводов

• Сигнал ввода: 3-15 psi пневматический / 4-20 mA электропневматический; доступный диапазон 3-9 / 9-15 psi
• Давление подачи: 2-10 бар (стандартный), 2,5-7 бар оптимальный рабочий диапазон
• Рабочая температура: от -20°C до +70°C; настройки температурных диапазонов доступны по запросу
• Точность позиционирования: 1% от полного диапазона (линейная камера)
• Чувствительность: 0,25% диапазона сигнала
• Гистерез: 0,5% от полного хода
• Линейность: 1% от полного хода
• Cv Максимальный низкий поток: ND 1/4" вход = 0.34; ND 1/4" выход = 0.34
• Потребление воздуха: 1,02 Nm3/h (0,6 SCFM) при 400kPa (60 psi)
• Соединение питания: ND 1/4"
• Электрическое соединение: ND 1/2" NPTF
• Масса: компактная конструкция промышленного класса (стандартный вариант)
• Соответствие: стандарт качества EN ISO 9001; соответствие ATEX для опасных зон

Система позиционирования клапанов серии SR/CCK IMI STI PT широко применяется в системах автоматизации процессов в высокопроизводительных отраслях промышленности и служит критическим компонентом управления для комплектов пневматических клапанов.Ключевые приложения::

• Системы добычи нефти и газа, нефтепереработки и трубопроводов
• Химические и нефтехимические перерабатывающие предприятия
• Производство электроэнергии (термальные, гидроэлектростанции и газовые электростанции)
• Производство металлов и металлургическая переработка
• Оффшорные промышленные объекты и морские приложения
• Тяжелое производство в условиях суровой среды
• Процессовые системы, требующие компонентов, не содержащих меди
• Промышленные трубопроводы с клапанами-бабочками, розетками и шариковыми клапанами
• Управление вращающимися и линейными приводами в автоматизации процессов
• Операции в опасных зонах с взрывоопасной атмосферой

Он предназначен для пропорциональной работы вращающихся одно/двойного действия приводов (для бабочек, розетки, шаровых клапанов) и может использоваться с линейными приводами при сочетании с определенной скобкой.

Да, он имеет прочную конструкцию, подходящую для установки на открытом воздухе, а также адаптирован для морских, песчаных бурь, без меди и различных суровых условий промышленной среды.

Предлагается полный вариант конструкции из нержавеющей стали, обеспечивающий превосходную коррозионную стойкость для химической, нефтехимической и высоковлажной промышленной среды.

Специальные профили подшипников доступны по запросу, при этом стандартные линейные подшипники под углом до 270° поддерживают большинство длин ходов привода.

Да, он оснащен клапаном с разделённым диапазоном сигнального катушки, поддерживающим 3-9 / 9-15 psi разделённый диапазон входных сигналов для различных требований управления процессом.

Позиционировщик имеет заметные регулировки диапазона и угла для простой калибровки на месте; его модульная тяжелая конструкция минимизирует потребности в техническом обслуживании,с легким доступом к компонентам для рутинного обслуживания.

Да, он построен в соответствии с директивами ATEX для потенциально взрывоопасных атмосфер, что делает его подходящим для эксплуатации в опасных зонах в нефтегазовом и химическом секторах.

Дальномеры являются стандартным аксессуаром, с индивидуальными креплениями и адаптерами подключения, доступными по запросу для конкретных требований к установке.
