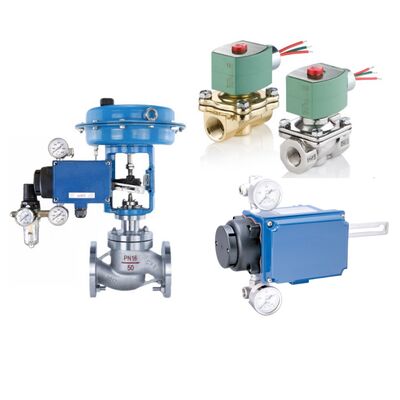

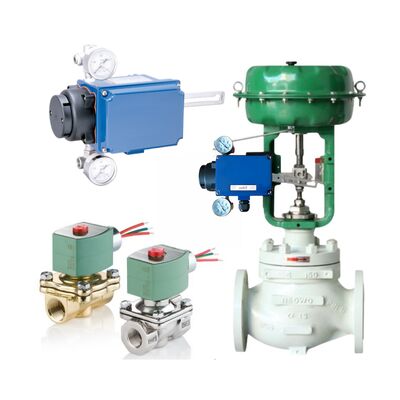

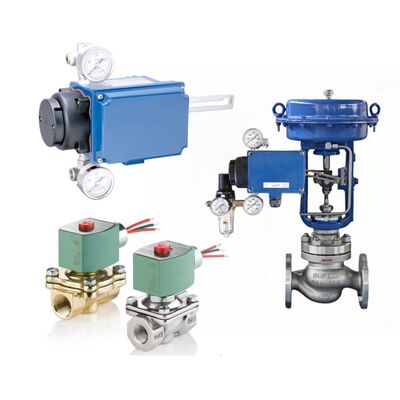

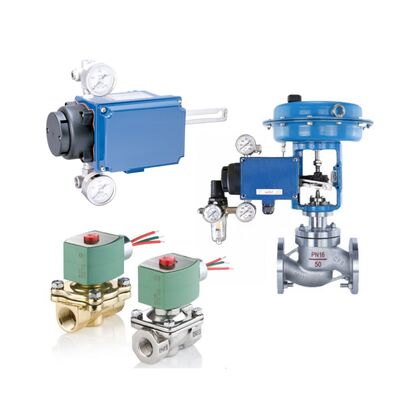

ASCO Solenoid Spool Valves and Azbil 100 Series Model AVP100 102 Smart Valve Positioner Valve Controller (Аско) Соленоидный катушек клапанов и Azbil 100 серии Модель AVP100 102 Умный клапан позиционировщик клапан контроллер

Smart Valve Positioner 100 Series (AVP100/102) от Azbil - это устройство на основе микроконтроллера, которое преобразует входные сигналы постоянного тока 4-20 мА в пневматический выход для управления положением клапана.AVP100 только аналоговый, в то время как AVP102 интегрирует протокол HART6 для двунаправленной связи. Он поддерживает электрическую настройку отношений позиции входного клапана, включая кривые расщепления диапазона и индивидуальные кривые потока.Проектированные для одно- или двухдействующих приводовПозиционировщик включает в себя датчик VTD для обратной связи, EPM для электропневматического преобразования и пилотный реле для усиления воздуха,обеспечение точного контроля с помощью диагностики для надежности в промышленных условиях.

• Автоматическая настройка и калибровка: Программа с переключателем обнаруживает тип привода и регулирует нулевую скорость; ручная нулевая скорость с помощью отвертки.
• Интеграция HART (AVP102): поддерживает HART-коммуникатор или программное обеспечение CFS100 для настройки, фиктивных сигналов и диагностики, таких как сигналы отклонения и температурные сигналы.
• Конфигурация управления: параметры PARAM для размера привода, гистереза (легкий/средний/тяжелый), параметры PID для оптимизации ответа.
• Безопасность и безопасность: безопасное положение при критическом сбое, амортизатор, защита от молнии (12 кВ/1000 А), защитное заземление < 100 Ω.
• Особенности обслуживания: переключатель A/M для ручного обхода воздуха (однодействующий), регулировка баланса EPM, самодиагностика ошибок RAM/ROM/NVM.
• Диаграмма блоков: конверсия ввода, расчет PID, драйвер EPM, пилотный реле, обратная связь VTD; подача воздуха 140-700 кПа для сбалансированной работы.
• Обратная реле для двойного действия: Интегрируется для противоположного давления выхода, с OUT1 через SVP и OUT2 баланс.

Оптимизирован для точного позиционирования клапанов в производственных отраслях, требующих высокой производительности, таких как нефтехимические нефтеперерабатывающие заводы и электростанции.Фишер.Подходит для опасных мест с одобрениями на огнестойкость, поддерживая петли управления в системах с высокими магнитными помехами или вибрациями.

• Что делать в случае ошибки VTD FAULT?Проверьте рычаг обратной связи под углом ± 20°, соединитель VTD, входной канал; свяжитесь с Azbil, если это продолжается.
• Ошибка "HI/LO EPM OUT"?Проверка подачи воздуха, вход >4 мА, A/M в режиме Auto, очистка сопла/отвода, регулировка баланса EPM, испытание с изменяемым входом.
• Ошибка OVER TEMP?Проверьте температуру и переместите в более прохладную зону.
• Ло Иин ошибка?Убедитесь, что входный сигнал не превышает 3,85 мА.
• Ошибка ACT ERR?Увеличьте подачу воздуха, проверьте 1-10 psig, подпишите с помощью ValVue, выполните сигнал значения.

Телефон/WeChat/WhatsApp:

+8613916209596

Электронная почта:Светма@gbsxj.com

• Усилительное реле: для увеличения воздушного потока в больших приводах.
• CFS100 Программное обеспечение полевой связи: для детальной конфигурации и диагностики.
• Модель 375 коммуникатора HART: для операций AVP102.
• Левер расширения: для углов обратной связи, превышающих 20°.
• Адаптеры проводов: для электрических соединений в опасных зонах.
