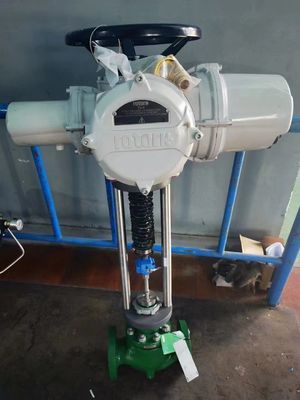

Роторк интеллектуальный электрический приводящий IQ серийный IQC IQT IQML с китайским брендом фланцевым клапаном

На протяжении более пятидесяти лет серия Rotork IQ устанавливает мировые стандарты интеллектуального электрического привода клапанов. Теперь, в своем третьем поколении (IQ3), она продолжает лидировать в отрасли, сочетая прочную, надежную механику с передовыми возможностями цифровой связи и управления активами. Разработанная для самых требовательных сред, серия IQ предлагает непревзойденное решение для управления и автоматизации клапанов, задвижек и ворот в нефтегазовой, энергетической, водопроводной и промышленной отраслях.

Привод IQ создан для выживания и процветания в самых сложных условиях, обеспечивая непрерывную работу и душевное спокойствие.

• Двойное уплотнение и постоянная защита: Универсальный корпус с двойным уплотнением IP66/IP68 (20 м в течение 10 дней) для всех моделей, включая взрывозащищенные варианты. Эта конструкция обеспечивает герметичность и защиту от временного погружения, защищая внутреннюю электронику еще до закрытия крышки клеммной коробки.

• Непрерывное отслеживание положения: Запатентованный резервированный абсолютный энкодер постоянно отслеживает положение клапана механически — даже во время отключения питания или ручного управления маховиком. Имея всего четыре движущиеся части и возможность измерения до 8000 оборотов выходного вала, он обеспечивает исключительную надежность и точность.

• Прочная механическая конструкция: Особенности включают смазку в масляной ванне для продления срока службы, подшипники приводной втулки, рассчитанные на весь срок службы, и механизм "ударного воздействия" для освобождения заклинивших клапанов. Съемные опорные базы позволяют легко снимать клапан, не нарушая настройки привода.

Устраните риски и сложность, связанные с открытием электрических крышек в опасных или суровых условиях.

• Беспроводная связь по инфракрасному порту и Bluetooth®: Вся настройка, конфигурирование и ввод в эксплуатацию выполняются по беспроводной связи с помощью портативного инструмента настройки. Безопасное двухэтапное рукопожатие связывает инструмент с приводом через Bluetooth® после первоначальной проверки по инфракрасному порту, обеспечивая безопасность.

• Интуитивно понятный пользовательский интерфейс: Большой графический дисплей с подсветкой и поддержкой нескольких языков является центром всех взаимодействий. Комбинация сегментных и точечно-матричных экранов отображает данные в реальном времени, состояние клапана, профили крутящего момента и диагностическую информацию. Четыре выбираемых "домашних экрана" обеспечивают быстрый обзор рабочего состояния.

• Питание, когда это важно: Внутренняя долговечная батарея поддерживает дисплей, регистрацию данных и сигнальные реле во время сбоя сетевого питания, позволяя выполнять полное конфигурирование и проверку состояния даже без внешнего питания.

Переход от реактивного обслуживания к проактивной оптимизации процессов благодаря комплексным диагностическим возможностям.

• Анализ данных на экране: Просматривайте профили крутящего момента в реальном времени, графики использования клапанов и журналы событий непосредственно на дисплее привода. Это "окно в процесс" позволяет проводить немедленный анализ на месте.

• Программное обеспечение для диагностики Insight2: Безопасно загружайте подробные, отмеченные временем операционные данные через Bluetooth® Setting Tool Pro на ПК. Бесплатное программное обеспечение Rotork Insight2 анализирует тенденции, запуски двигателей и сигнатуры крутящего момента для прогнозирования потребностей в обслуживании клапанов, устраняя незапланированные простои и ненужное обслуживание.Регистрация данных: Регистрирует операционные события, сигналы тревоги и записи о техническом обслуживании, чтобы предоставить полную историю работы клапана и привода.

• Универсальная производительность и интеграцияСерия IQ разработана для удовлетворения специфических требований любого применения, от простого включения/выключения до точных регулирующих функций.

IQ Многооборотные:

• Прямой приводной крутящий момент от 10 до 3000 Нм.

  • IQT Поворотно-ходовые: Оптимизированная планетарная передача для быстрой работы в таких приложениях, как пробоотборники.Высокое усилие/высокий крутящий момент:Рабочая температура

  • IQ3H Высокоскоростные: Оптимизированная планетарная передача для быстрой работы в таких приложениях, как пробоотборники.Множество вариантов питания: Доступны варианты питания от трехфазной, однофазной сети и постоянного тока для глобальных установок.

  • Бесшовная интеграция: Полная совместимость со всеми ведущими сетями полевых шин (Profibus®, Foundation Fieldbus®, HART®, DeviceNet®), а также с собственными проводными и беспроводными цифровыми системами управления Rotork Pakscan.Основные технические характеристикиХарактеристикаСпецификацияЗащита корпусаIP66/IP68 (20 метров в течение 10 дней)Рабочая температура

  • -30°C до +70°C (герметичность) / -20°C до +70°C (ATEX/IECEx)Датчик положения

• Запатентованный абсолютный энкодер, разрешение 0,1%, емкость 8000 оборотовДвигатель

• Асинхронный короткозамкнутый с низкой инерцией, изоляция класса F, защита термостатомИзмерение крутящего моментаРегулируемое электронное измерение крутящего момента (от 40% до 100% номинального)Ручное управление
