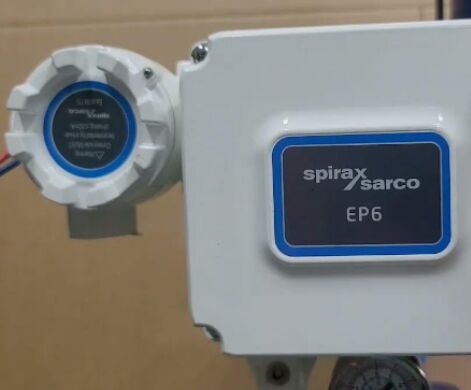

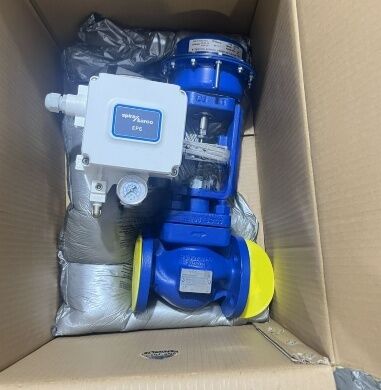

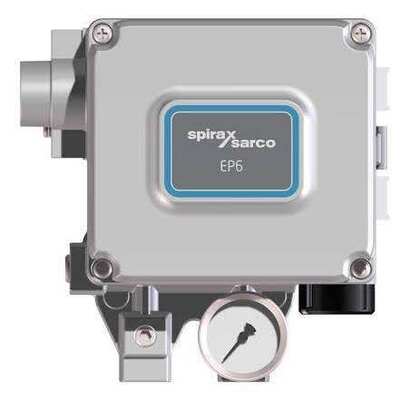

Электропневматический позиционер Spirax Sarco EP6SLS1-A
Обзор продукта
Spirax Sarco EP6SLS1-A — это надежный электропневматический позиционер, который преобразует управляющий сигнал 4-20 мА в точный пневматический выход для точного позиционирования клапана. Разработанный для односторонних линейных приводов, соответствующих стандарту NAMUR, он обеспечивает точную пропорциональность между входным сигналом и ходом клапана, имеет прочный корпус из литого алюминия, подходящий для наружной установки.
Особенности
- Двухпроводная конструкция с питанием от контура, требующая только сигнала 4-20 мА.
- Высокоточное управление с низким гистерезисом и хорошей повторяемостью.
- Встроенный манометр (стандартно для многих конфигураций) для контроля выходного давления воздуха.
- Защищенный от атмосферных воздействий алюминиевый корпус для надежного использования на открытом воздухе.
- Простая установка на линейные приводы с помощью дополнительных комплектов (например, серии EY).
- Регулируемое действие для прямого или обратного отклика сигнала.
- Низкое потребление воздуха в установившемся режиме для эффективной работы.
Технические характеристики
| Входной сигнал |
4-20 мА (минимальная амплитуда разделенного диапазона 8 мА) |
| Импеданс |
Макс. 250 ±15 Ом |
| Подача воздуха |
1,4–7,0 бар (регулировать на 5–10 фунтов на квадратный дюйм выше диапазона пружины привода) |
| Качество воздуха |
ISO 8573-1:2010 Класс 3:3:2 |
| Выходное давление |
0–100% давления подачи |
| Ход привода (линейный) |
20–150 мм |
| Действие |
Одностороннее / сброс при отказе |
| Рабочая температура |
Стандартная: от -20 °C до +70 °C |
| Расход воздуха |
80 л/мин при 1,4 бар |
| Потребление воздуха в установившемся режиме |
2,4 л/мин при 1,4 бар |
| Воздушные соединения |
1/4" NPT внутренняя резьба |
| Электрические соединения |
Кабельный ввод M20, клеммы для проводников 0,5–2,5 мм² |
| Чувствительность |
±0,2% от полной шкалы (одностороннее действие) |
| Гистерезис |
±1% от полной шкалы |
| Линейность |
±1% от полной шкалы (одностороннее действие) |
| Повторяемость |
±0,5% от полной шкалы |
| Степень защиты |
IP66 |
| Материал корпуса |
Литой алюминий (антикоррозийная краска RAL9016) |
| Транспортировочный вес |
Прибл. 2,8 кг (только позиционер; монтажный комплект оплачивается отдельно) |
Применение
Хорошо подходит для модулирующего управления пневматическими регулирующими клапанами в паровых системах, системах отопления, технологических линиях и промышленных предприятиях — особенно с приводами Spirax Sarco, такими как PN9000, TN2000 или серии PNS, где точное позиционирование повышает эффективность и реакцию.
Часто задаваемые вопросы
В: С какими приводами он работает?
О: Любыми пневматическими приводами (линейными или поворотными), совместимыми с NAMUR; линейный ход 20–150 мм.
В: Он питается от контура?
О: Да, двухпроводной, питается непосредственно от сигнала 4-20 мА.
В: Можно ли использовать его на открытом воздухе?
О: Да, благодаря защите IP66 и обработанному алюминиевому корпусу.
В: Каковы требования к подаче воздуха?
О: Чистый, сухой воздух 1,4–7 бар в соответствии с ISO 8573-1:2010 Класс 3:3:2.
В: Включает ли он манометр?
О: Стандартные модели часто оснащены манометром давления подачи/выхода.
Свяжитесь с нами
Наша команда поможет с выбором монтажного комплекта, подбором размера или наличием — свяжитесь с нами для настройки вашего регулирующего клапана.
Сопутствующие товары
Рассмотрите поворотную версию EP6 (EPR) для четвертьоборотных приводов или в сочетании с пневматическими приводами серии Spirax Sarco PN9000 для комплектных узлов.
