Высокоточный цифровой позиционер клапана Flowserve Logix 3800 3800E, надежные детали регулирующего клапана на складе

• Logix 3800: полнофункциональный цифровой позиционер с пятью встроенными датчиками давления, диагностикой ValveSight DTM и поддержкой протоколов HART / Foundation Fieldbus / 4-20 мА — разработан для максимального времени безотказной работы в самых суровых условиях нефтегазовой и химической промышленности.

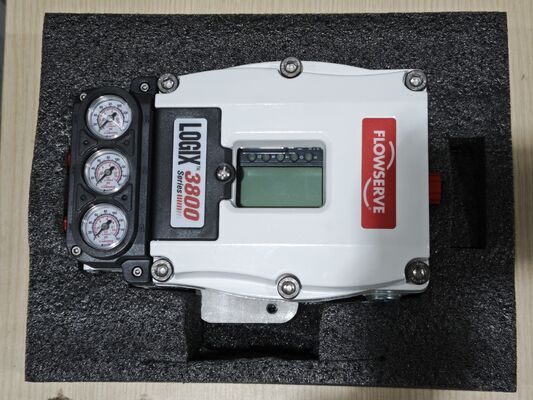

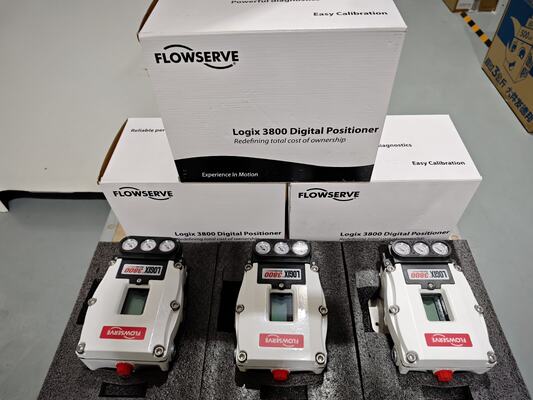

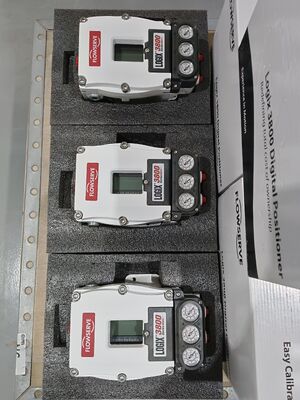

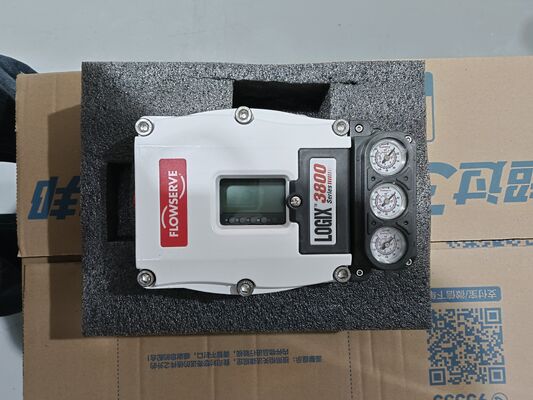

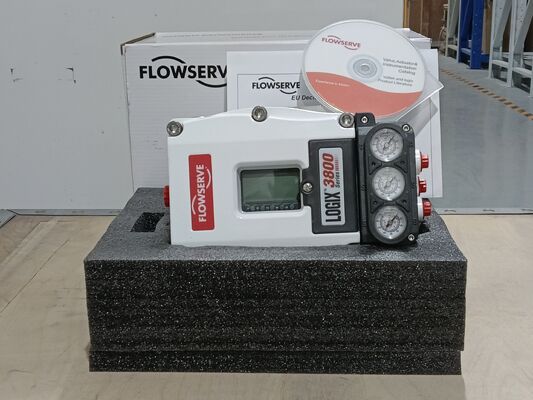

  Flowserve Logix 3800 и 3800E — Цифровой позиционер
  [Обзор продукта]
  Logix 3800: полнофункциональный цифровой позиционер с пятью встроенными датчиками давления, диагностикой ValveSight DTM и поддержкой протоколов HART / Foundation Fieldbus / 4-20 мА — разработан для максимального времени безотказной работы в самых суровых условиях нефтегазовой и химической промышленности.
  Logix 3800E: экономичная альтернатива, построенная на той же платформе, предлагающая идентичную форму, посадку и основные характеристики с поддержкой HART / 4-20 мА / дискретных входов/выходов — конкурентоспособная по цене без ущерба для возможностей SIL 3 или прочности IP66.
  Обе модели оснащены функцией быстрой калибровки одной кнопкой, которая автоматически настраивает ноль, диапазон и усиление менее чем за 60 секунд, а также экранированным бесконтактным магниторезистивным датчиком положения с двумя элементами для бесперебойной долгосрочной стабильности.
  [Технические характеристики]
  Параметр Logix 3800 Logix 3800E
  Производительность по воздуху (одностороннего действия) / (двустороннего действия) 20,4 / 30,6 Нм³/ч при 4,1 бар (12 / 18 SCFM при 60 psi) Та же пневматическая платформа
  Протоколы связи Аналоговый, HART, Foundation Fieldbus, 4-20 мА, дискретные входы/выходы Аналоговый, HART, 4-20 мА, дискретные входы/выходы
  Рабочая температура / Защита -52°C до 85°C (двустороннего действия) / IP66 -40°C до 85°C / IP66
  Сертификаты / Безопасность ATEX, IECEx, FM/CSA, China CCC, Ex db, Ex ia / Соответствие SIL 3 ATEX, IECEx, FM/CSA, Ex d, Ex ia / Соответствие SIL 3
  Производительность (разрешение / повторяемость / гистерезис) ≤0,25% / ≤0,25% / ≤1,0% Эквивалентная основная производительность
  Материал корпуса Алюминий без меди, опция из нержавеющей стали Алюминий без меди, пластиковый вариант (GP)
  Диагностика 5 датчиков давления + ValveSight DTM с автономными/онлайн-сигнатурами Подключение IoT RedRaven для мониторинга состояния активов

  Источник: брошюра Flowserve Logix 3800 (LGENBR3100-03, 05/2018) и страницы продуктов Flowserve.com

  [Отрасли применения]
  Нефтегазовая промышленность — автоматизация регулирующих клапанов на этапах добычи, транспортировки и переработки во взрывозащищенных (Ex d IIC) опасных зонах, включая удаленные установки для труднодоступных мест.
  Химическая промышленность — производство основных органических/неорганических химикатов, где обязательны уровень безопасности SIL 3, коррозионностойкий алюминиевый корпус без меди и предиктивная диагностика.
  Энергетика и водоснабжение — управление питательной водой котлов, регулирование охлаждающей воды и очистка сточных вод, где удаленный мониторинг с поддержкой HART снижает частоту инспекций на объекте.
  [Типичные проблемы и решения]
  Позиционер не проходит автокалибровку — проверьте, соответствует ли давление питающего воздуха минимальному требованию 4,1 бар (60 psi); осмотрите модуль драйвера I/P пьезоэлемента и убедитесь, что обратный вал (NAMUR или D-образный) правильно соединен с тягой привода.
  Чрезмерное потребление воздуха или предупреждение об утечке воздуха — пять встроенных датчиков давления непрерывно отслеживают трубопроводы привода и утечки. Запустите тест сигнатуры ValveSight DTM, чтобы определить, находится ли утечка в диафрагме привода, трубопроводах или пневматическом реле.
  Потеря связи по HART/Fieldbus — убедитесь, что напряжение соответствия контура составляет ≥10 В постоянного тока при 20 мА (эффективное сопротивление ~500 Ом); проверьте версию прошивки через меню ЖК-дисплея/клавиатуры и убедитесь, что файл DD/DTM соответствует ревизии хост-системы.
  [Заменяемые модели]
  Предшественник: Logix 3200 / 3400 (сняты с производства) — серия 3800 заменяет обе модели, обеспечивая до 80% большей производительности по воздуху благодаря пневматическому реле с двойным клапаном, интегрированной бортовой диагностике и обновляемой электронике.
  Альтернативы того же семейства: Logix 3800E для бюджетных приложений (отсутствует Foundation Fieldbus и расширенная диагностика DTM); Logix 3800zb (Zero-Bleed) для приложений, соответствующих экологическим нормам и требующих нулевых выбросов при стационарной работе.
  Эквиваленты других производителей: Fisher DVC6200, Siemens SIPART PS2, ABB TZIDC — преимущество Flowserve заключается в бесконтактном датчике с двумя элементами, наборе диагностических средств с пятью датчиками давления и быстрой калибровке одной кнопкой.
  [Почему покупать у нас]
  Авторизованный дистрибьютор Flowserve с прямым доступом к производственной линии Valtek/Logix — все устройства поставляются с полной гарантией OEM и прослеживаемостью.
  Каждый позиционер проходит предпродажное пневматическое стендовое тестирование, включая калибровку I/P, проверку работы реле и проверку прошивки на соответствие последней версии.
  Послепродажная поддержка, включающая помощь в настройке ValveSight DTM удаленно, ввод в эксплуатацию на месте и ускоренная поставка запасных частей (модули I/P, комплекты реле, обратные валы) с отправкой в течение 48 часов.
  [Наличие на складе и сроки поставки]
  Стандартный Logix 3800 (HART, алюминиевый корпус Ex d): обычно 4–6 недель с момента подтверждения заказа.
  Logix 3800E (HART, алюминиевый или пластиковый корпус): обычно 3–5 недель.
  Специальные конфигурации (Foundation Fieldbus, нержавеющая сталь Ex d, удаленный монтаж): 8–12 недель в зависимости от сертификации и сложности сборки.
  [Форма запроса ценового предложения]

  Для запроса ценового предложения, пожалуйста, укажите: Название компании / Контактное лицо / Электронная почта / Модель (3800 или 3800E) / Протокол связи (HART, FF или 4-20 мА) / Корпус (алюминий Ex d, алюминий IS, SS Ex d или пластик GP) / Тип привода (одностороннего действия или двустороннего действия) / Количество / Применение.
