Flowserve Logix 3800 3800E Цифровой позиционирующий клапан

Flowserve Logix 3800 и 3800E Цифровой позиционировщик

[Обзор продукта]

• Logix 3800: полнофункциональный цифровой позиционировщик с пятью встроенными датчиками давления, диагностикой ValveSight DTM,и HART / Foundation Fieldbus / 4-20 mA ‡ разработан для максимального времени работы процесса в самых сложных нефтяных и газовых и химических средах.
• Logix 3800E: альтернатива, основанная на стоимости, построенная на той же платформе, предлагающая идентичную форму, соответствие,и основные характеристики с HART / 4-20 mA / дискретным I / O конкурентоспособный по цене без ущерба для возможности SIL 3 или прочности IP66.
• Обе модели оснащены однокнопкой быстрой калибровки, которая автоматически настраивает нуль, протяженность и прибавку за 60 секунд,с защищенным двухэлементным бесконтактным магниторезистивным датчиком положения для беспроблемной долгосрочной стабильности.

[Технические характеристики]

Источник: брошюра Flowserve Logix 3800 (LGENBR3100-03, 05/2018) и страницы продуктов Flowserve.com

[Промышленность применения]

• Нефть и газ
• Химические вещества ️ основная органическая/неорганическая химическая обработка, где обязательны безопасность SIL 3, коррозионностойкое алюминиевое корпус без меди и предсказательная диагностика.
• Электроэнергия и Вода ∙ управление водоснабжением котлов, регулирование охлаждения воды и очистка сточных вод, где удаленный мониторинг с HART уменьшает частоту инспекций на участке.

[Обычные проблемы и решения]

• Позиционирующее устройство не может автоматически калибровываться проверяет, что давление подаваемого воздуха соответствует минимальному требованию 4,1 бара (60 psi);проверять модуль пиезоуправления I/P и убедиться, что вал обратной связи (NAMUR или D-вал) правильно включен в соединение привода;.
• Чрезмерное потребление воздуха или предупреждение о утечке пневматики 5 бортовых датчиков давления непрерывно контролируют утечку труб привода и реле.Запустить ValveSight DTM тест подписи, чтобы выделить, есть ли утечка в диафрагме привода, трубки или пневматическое реле.
• Потеря связи на HART/Fieldbus проверка того, что напряжение соответствия цепи ≥10 VDC при 20 mA (эффективное сопротивление ~500 Ω);проверять версию прошивки с помощью меню LCD/клавиатуры и убедиться, что файл DD/DTM соответствует пересмотру хост-системы.

[Заменительные модели]

• Предшественник: Logix 3200 / 3400 (отменен) серия 3800 заменяет оба с до 80% большей вместимостью воздуха с помощью пневматического реле с двумя куклами, интегрированной бортовой диагностики,и электроника, поддающаяся обновлению по прошивке.
• Альтернативы из того же семейства: Logix 3800E для бюджетных приложений ( Foundation Fieldbus и расширенная диагностика DTM);Logix 3800zb (Zero-Bleed) для приложений соответствия требованиям окружающей среды, требующих нулевых выбросов во время работы в устойчивом состоянии.
• Эквиваленты между брендами: F-isher DVC6200, S-iemens SIPART PS2, ABB TZIDC Преимущество Flowserve заключается в двухэлементном бесконтактном датчике, диагностическом наборе из пяти датчиков давления,и быстрого калибровки одной кнопкой.

[Почему покупать у нас]

• Разрешенный на заводе дистрибьютор Flowserve с прямым доступом к производственному производству Valtek/Logix, все единицы поставляются с полной гарантией OEM и отслеживаемостью.
• Каждый позиционировщик подвергается пневматическому тестированию перед отгрузкой, включая калибровку I / P, проверку функции реле и проверку прошивки по последнему выпуску.
• Послепродажная поддержка, охватывающая удаленную помощь в установке ValveSight DTM, пуск в эксплуатацию на месте и ускоренные запасные части (модули I / P, наборы реле, валы обратной связи) с отправкой в течение 48 часов.

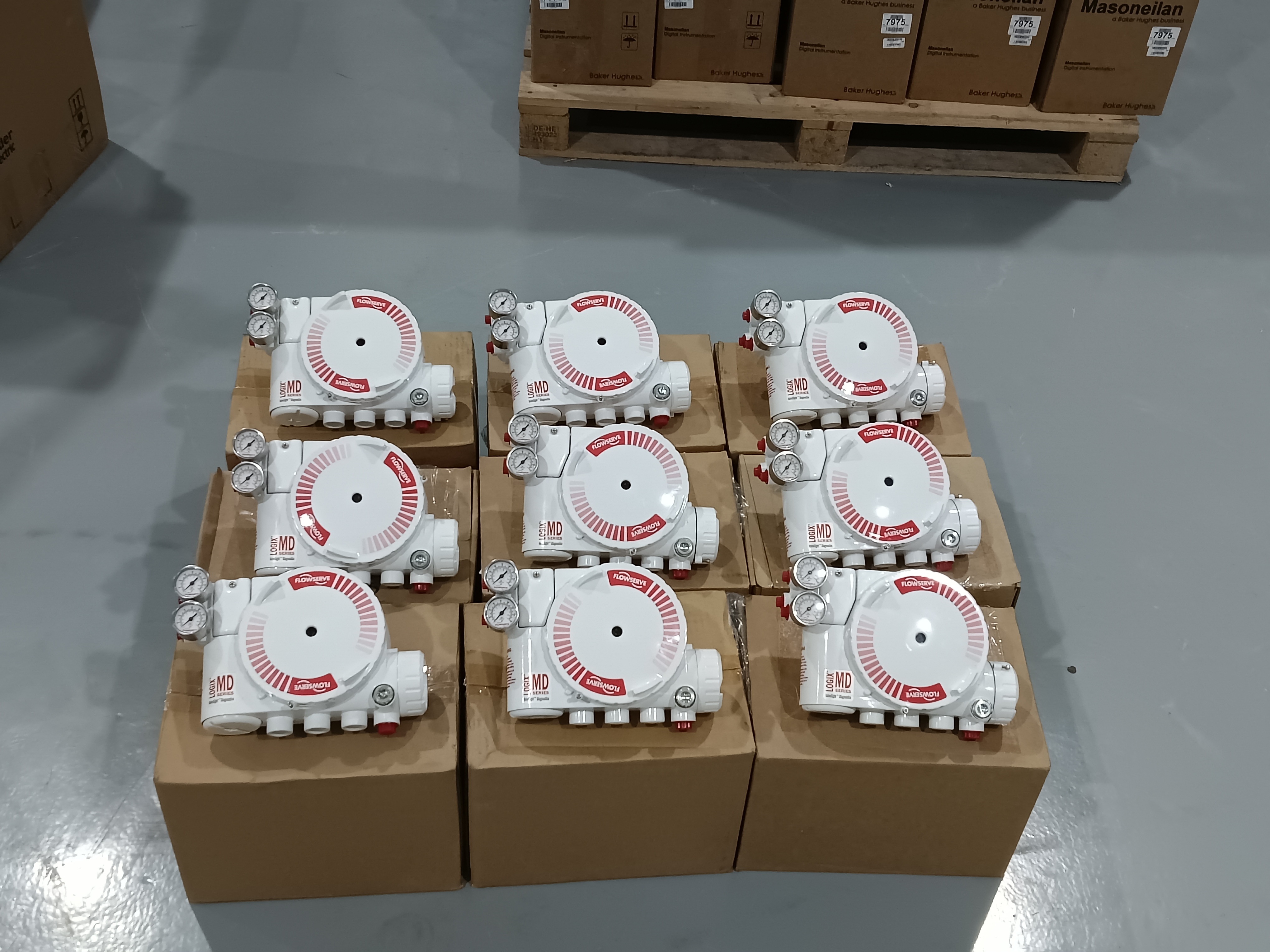

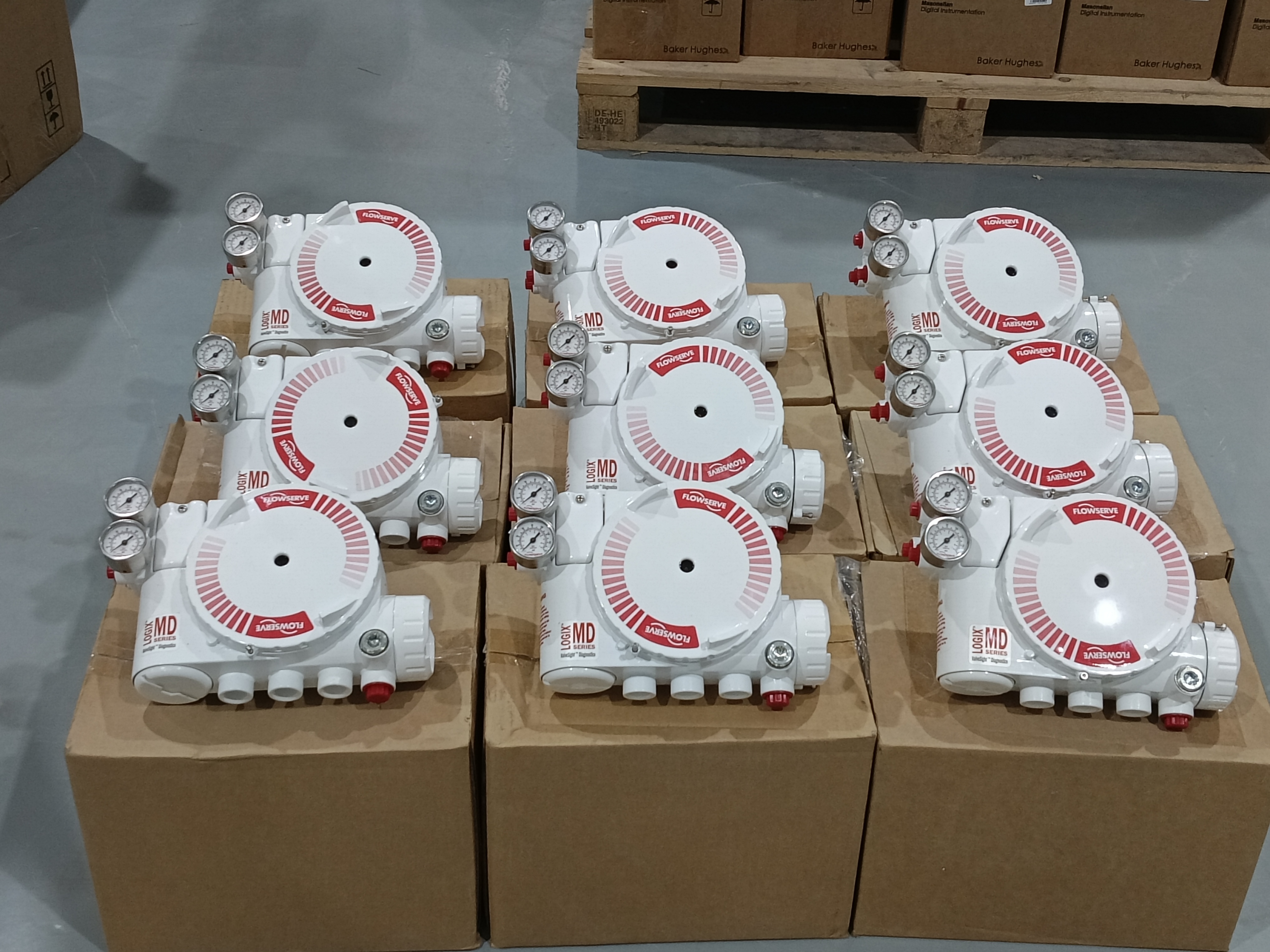

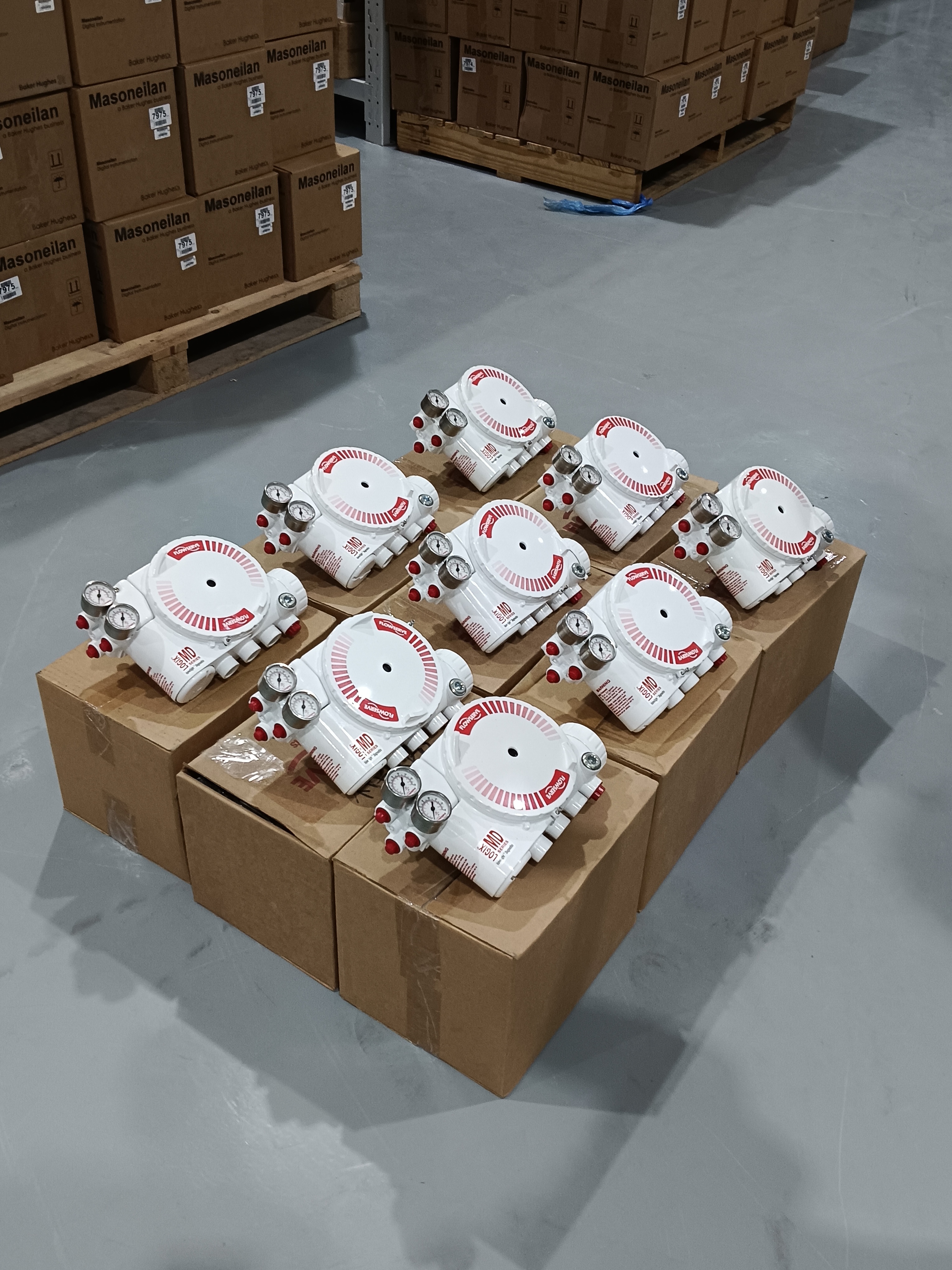

[Стоки и время доставки]

• Стандартный Logix 3800 (HART, алюминиевый корпус Ex d): обычно 4−6 недель с момента подтверждения заказа.
• Logix 3800E (HART, алюминиевый или пластиковый корпус): обычно 3-5 недель.
• Специальная конфигурация (Фондация Fieldbus, нержавеющая сталь Ex d, дистанционная установка): 8-12 недель в зависимости от сертификации и сложности конструкции.

[Форма RFQ]

Для запроса предложения, пожалуйста, укажите: Название компании / Контактное лицо / Электронная почта / Модель (3800 или 3800E) / Протокол связи (HART, FF или 4-20 mA) / корпус (алюминий Ex d, алюминий IS, SS Ex d,или пластика GP) / Действие (однодействующее или двойное действие) / Количество / Применение.
