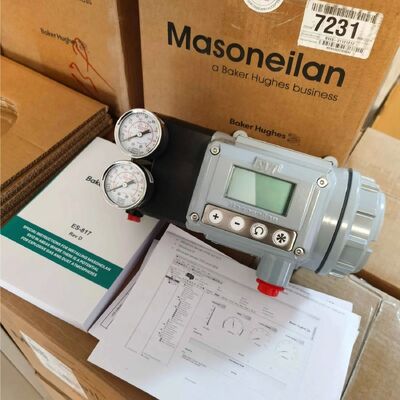

Masoneilan SVI3 — это цифровой позиционер клапана третьего поколения от Baker Hughes, разработанный для точного и быстрого управления односторонними пневматическими регулирующими клапанами. Конкретная конфигурация SVI3-21121212 относится к этой серии и использует передовые алгоритмы управления в сочетании с бесконтактной технологией магнитного определения положения.
Обзор продукта
Этот цифровой контроллер клапана получает заданный сигнал 4-20 мА и использует бесконтактный магнитный датчик Холла для измерения положения клапана. Он поддерживает связь HART 7 для удаленной настройки и диагностики. Ключевые особенности включают однокнопочную настройку и калибровку SmartCal, опциональный локальный графический ЖК-дисплей с кнопками, подходящий для опасных зон, и расширенную онлайн-диагностику клапана. Конструкция обеспечивает снижение стационарного потребления воздуха по сравнению с традиционными позиционерами при сохранении высокой производительности подачи воздуха. Он подходит как для линейных, так и для поворотных клапанов и предназначен для установки в помещении или на открытом воздухе в промышленных условиях.
Технические характеристики
| Спецификация |
Детали |
| Серия моделей |
SVI3 (3-е поколение) |
| Конкретная конфигурация |
SVI3-21121212 |
| Тип |
Цифровой позиционер / контроллер клапана HART |
| Входной сигнал |
4-20 мА (питание по контуру) |
| Связь |
HART 7 |
| Определение положения |
Бесконтактный магнитный (эффект Холла) |
| Возможность линейного хода |
0,25" - 8" (6,4 - 200 мм) |
| Возможность поворотного хода |
118° - 140° |
| Точность |
±0,5% от полной шкалы (типично) |
| Гистерезис + мертвая зона |
±0,3% от полной шкалы |
| Повторяемость |
±0,3% от полной шкалы |
| Рабочая температура |
-55°C - +85°C (расширенный вариант); стандартно -40°C - +85°C |
| Давление питания |
1,4 - 8,3 бар (20 - 120 psi) |
| Подача воздуха |
410 SLPM при 30 psi |
| Пневматическое действие |
Одностороннее, безопасное при отказе |
| Защита корпуса |
IP66 / NEMA 4X |
| Материал корпуса |
Алюминий без меди (опционально 316SS) |
| Сертификаты |
Соответствует SIL3; одобрения для опасных зон ATEX, IECEx, США, Канада |
Отрасль применения
Используется в нефтегазовой, химической, энергетической, нефтеперерабатывающей и общепромышленной отраслях для точного позиционирования односторонних пневматических регулирующих клапанов в непрерывных и требовательных условиях эксплуатации.
Распространенные проблемы
Пользователи старых позиционеров часто сталкиваются с длительным временем ввода в эксплуатацию, высоким потреблением воздуха, ограниченной информацией о диагностике или износом датчика. SVI3 решает эти проблемы благодаря однокнопочной настройке SmartCal, низкому стационарному потреблению воздуха, бесконтактному датчику и расширенной онлайн-диагностике с возможностью хранения данных.
Заменяемые модели
Служит современной модернизацией или заменой для более ранних позиционеров серии Masoneilan SVI (таких как SVI II AP или SVi1000) и других односторонних цифровых или аналоговых позиционеров, требующих связи HART и расширенной диагностики.
Почему покупать у нас
Мы поставляем оригинальные цифровые контроллеры клапанов Masoneilan (Baker Hughes) и предлагаем практическую поддержку для правильного выбора конфигурации и соответствия технологическому применению.
Наличие и срок поставки
Типичное время производства и доставки составляет 6-8 недель.
Форма запроса предложения
Пожалуйста, предоставьте подробную информацию о типе клапана (линейный или поворотный), спецификациях привода, требуемом уровне диагностики, предпочтениях по дисплею, потребностях в сертификации для опасных зон и количестве для индивидуального предложения.
