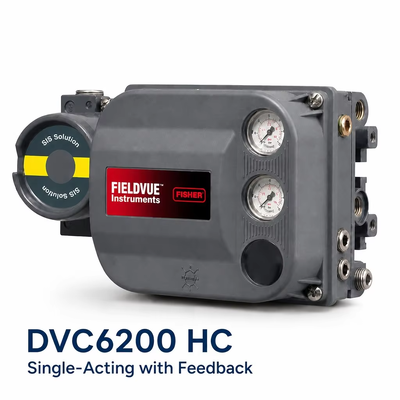

Дигитальный контроллер клапана DVC6200 HCявляется цифровым контроллером клапана, предназначенным дляПневматическое расположение клапана управленияВ промышленном процессе.Сигнал управления постоянным током 4 ‰ 20 мАв пневматический выходный сигнал и поддержкиКоммуникация HART 5 или HART 7для конфигурации, эксплуатационного состояния и диагностической информации.
ВУровень прибора HC (HART Communicating)обеспечивает цифровую связь и функции мониторинга состояния клапана, что делает его подходящим для приложений, требующих надежного расположения клапана и удобной конфигурации поля.
Ключевые особенности
- Сигнал ввода постоянного тока 4 ‰ 20 mA, с доступным разделением
- Связь HART 5 / HART 7
- Уровень прибора HART Communicating (HC)
- Обратная связь без связи, без контакта
- Пневматическая мощностьдля управления приводом
- Поддержкаоднодействующие прямые, однодействующие обратные и двудействующиеконфигурации
- Подходит дляСдвижные линейные регулирующие клапаны
- Подходит дляизделие, изготовленное из материала, содержащего:
- Цифровое наблюдение за состоянием клапана и диагностические сигналы
- Двухступенчатая пневматическая конструкция для быстрого реагирования на большие изменения показателей и точного реагирования на небольшие изменения
- Рампированный разрыв помогает обеспечить плавный переход от задержки работы к отключению
- Модульная конструкция позволяет обслуживать выбранные компоненты без удаления полевой проводки и пневматической трубы
- Совместимо с применимымиСтандарты IEC, VDI/VDE и NAMUR

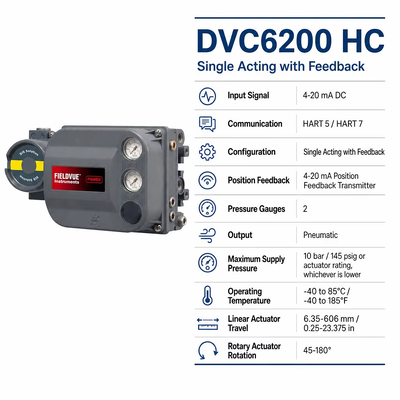

Технические спецификации
| Спецификация |
DVC6200 HC |
| Тип продукции |
Цифровой контроллер клапана / цифровой позиционировщик клапана |
| Уровень прибора |
Коммуникация HART (HC) |
| Сигнал ввода |
4 ‰ 20 мА постоянного тока |
| Коммуникация |
HART 5 / HART 7 |
| Выпуск |
Пневматические |
| Действия |
Однодействующее прямое / однодействующее обратное / двойное действие |
| Минимальный ток управления |
40,0 мА |
| Максимальное напряжение |
30 В постоянного тока |
| Максимальное давление подачи |
10.0 бар / 145 псиг или номинальное значение привода, в зависимости от того, что ниже |
| Минимальная протяженность выхода |
0.4 бар / 6 псиг |
| Максимальная протяженность выхода |
90,5 бар / 140 псиг |
| Средний источник |
Чистый, сухой, не коррозионный воздух или природный газ |
| Операционная температура |
-40 до 85°C / -40 до 185°F |
| Вариант экстремальной температуры |
-52 до 85°C / -62 до 185°F |
| Поездка линейного привода |
60,35 ‰ 606 мм / 0,25 ‰ 23,375 дюйма |
| Ротация вращающегося привода |
45° ≈ 180° |
| Пневматические соединения |
1/4 НПТ женский |
| Электрическое соединение |
1/2 NPT женского пола или M20 |
| Рекомендуемая трубка |
3/8 дюйма |
| Ограждение |
IP66 для применимых конфигураций |
| Жилье |
Алюминий стандартный / Нержавеющая сталь необязательно |
Заявления
DVC6200 HC подходит дляконтроль промышленных процессов, в том численефти и газа, нефтехимии, химической переработки, производства электроэнергии, очистки воды и сточных вод, переработки и автоматизации процессов в целом.

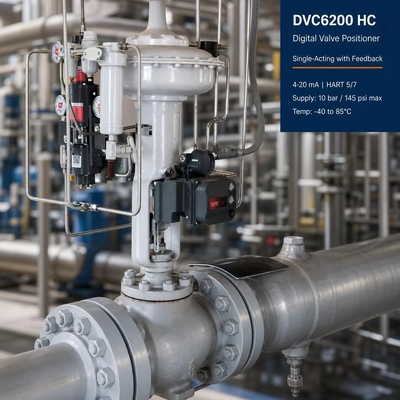

Типичные применения включают пневматическое расположение клапана управления дляКонтроль потока, давления, температуры и уровня, а также линейные и вращающиеся клапаны.
Поддержка конфигурации и совместимости
Контроллер может быть сконфигурирован для различных применений приводов и клапанов.датчики давления, интегральный регулятор фильтра, реле с низким кровотечением, конструкция для экстремальных температур, дистанционная установка, корпус из нержавеющей стали, передатчик положения 4 ‰ 20 мА и переключатель ограничения, в зависимости от выбранной конфигурации.
Пожалуйста, укажите модель клапана, модель привода, требуемое количество, информацию о наименовании или фотографию продукта при запросе оферты.Мы можем помочь проверить подходящую конфигурацию DVC6200 HC и предоставить цены и доступность.
Информация, необходимая для цитирования
Модель продукта:DVC6200 HC
Количество:Необходимые единицы
Вентиль:Тип / Модель / Размер
Действующее устройство:Тип / Модель / Давление подачи
Сообщение:HART 5 / HART 7
Опции:Измерители / регулятор фильтра / передатчик положения / переключатель ограничений / дистанционная установка, если это необходимо
Применение и условия работы:Средний / Температура / Давление подачи
Цель:Страна / порт
Не уверены в конфигурации? Отправьте нам фотографию на товарной табличке или фотографию клапана/актуатора. Наша техническая команда может помочь вам проверить подходящую конфигурацию перед предложением.
