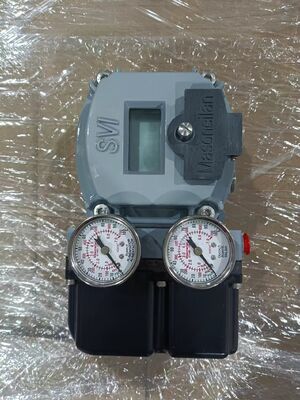

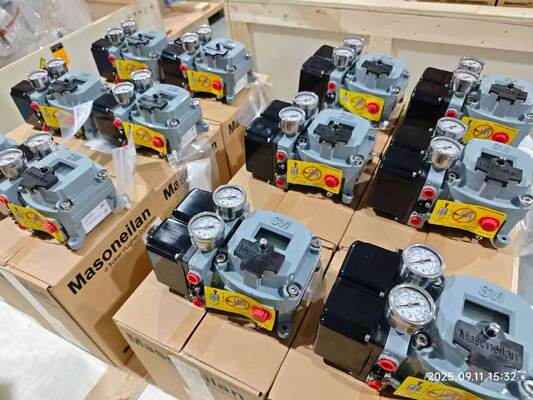

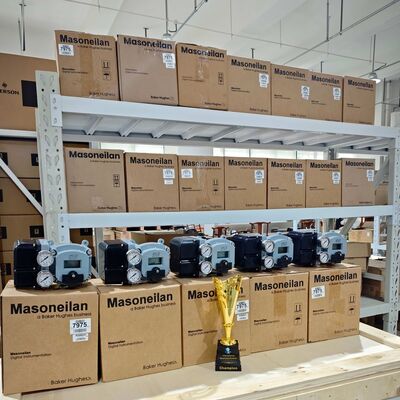

Masoneilan SVI II Smart Digital Valve Positioner HART 4-20mA Автоматическая настройка для пневматических приводов

Обзор продукции

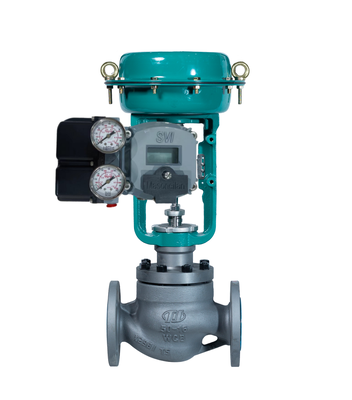

Masoneilan SVI II представляет собой 32-разрядный микропроцессорный цифровой позиционировщик клапана с локальным интерфейсом, который управляет пневматическим приводом с помощью двухпроводного 4-20mA сигнала управления.Он предлагает двунаправленную связь с использованием протокола HART, поддерживающий HART 5 или 7 на 4-20mA. Универсальная конструкция позволяет легко заменить существующие аналоговые позиционеры на пневматических приводах Masoneilan или не Masoneilan,либо однодействующий, либо двойнодействующий.

Бесконтактная технология определения положения считывает через корпус, не впуская механических движущихся частей в главную полость корпуса, увеличивая срок службы.ЖК-дисплей и кнопки управления работают во всех сертифицированных опасных условияхОдин дизайн подходит как для вращающихся, так и для линейных приложений, удаленных или локальных.

Технические спецификации

Промышленность применения

Masoneilan SVI II используется в производстве электроэнергии, нефтеперерабатывающей промышленности, нефтехимической промышленности, нефтегазовой промышленности и нефтегазовой промышленности.охлаждающие башни, реакторные здания, турбинные здания, парогенераторы для рекуперации тепла, баланс установки, дистилляция, реформирование гидропереработки, крекинг, вторичное смешивание, гашение и фракционирование,сжатие заряда газа, отделение, работы по сохранению целостности трубопроводов, обезвоживание, охлаждение, сжижение, погрузка и транспортировка, регазификация и сжатие.

Общие проблемы

• Автозагрузка не завершается.: измеренное трение превышает 30% от силы пружины или клапан заметно перескакивает вокруг установленной точки.или приступить к ручной настройке, гарантируя, что интегральная прибыль (I) установлена как минимум на 100Автоматическая настройка может потерпеть неудачу, если клапан слишком медленный в этом случае вручную настройка.

• Колебания положения : Позиционировщик прибавки (P) устанавливается высоко. Позиция перегибает более чем на 20% от шага и колеблется более чем в два раза. Уменьшить прибавку (P) и (Padj) на 50% поэтапно, пока колебание не прекратится.Если внешний ускоритель настроен агрессивно, настроить байпас ускорителя на 1 1/4 " поворот от закрытого положения регулировки байпа.

• Колебание положения Увеличьте прибыль (P) и (Padj) на 5% до тех пор, пока колебания не уменьшатся. Уменьшите интегральную прибыль (I) на 25% до тех пор, пока позиция не станет плоской.Если колебание квадратная волна, увеличить интеграл на 25% до тех пор, пока он не станет плоской линией.

• Трещины клапанов более 25% от диапазона пружин: Используя тренд ValVue, проверьте, что колебание напоминает квадратный волновой рисунок. Увеличьте интегральную прибыль (I) на 25% до тех пор, пока колебание не растянется до плоской линии.Установите параметр DeadZone на 0.25%.

• Отзывы свободныеДля вращающейся установки магнитная сборка вращается руками. Для вращающейся скобки не закреплены спираль, конец стержня и рука для взлета. По мере необходимости затягивайте винты и блокируйте гайки.

• SelfCheckError (ошибка оборудования): Выключите питание устройства на две минуты и перезапустите. Удалить сигнализацию с помощью ValVue или HART Host. Если отказ сохраняется, замените полное устройство или электронный модуль.

• SoftwareError (Ошибка оборудования): Выключите питание устройства на две минуты и перезапустите. Удалить сигнализацию с помощью ValVue или HART Host. Если отказ сохраняется, замените полное устройство или электронный модуль.

• Остановка Ошибка после калибровки: Эта ошибка обычно возникает, когда во время стандартной калибровки не выполняется обязательная функция Find STOPS. Эта функция определяет и сохраняет механические пределы пробега клапана.Перенаправление калибровки и обеспечение выполнения STOPS.

• Позиционировщик не заряжается при 4-20 мА.: Проверка на наличие недостаточного напряжения. Проверка соответствия требованиям напряжения: >11 VDC при 4 mA, >9 VDC при 20 mA.

Заменяющие модели

Masoneilan SVI3 AP - это цифровой позиционировщик клапанов следующего поколения из той же линейки продуктов.Он оснащен нержавеющей сталью крепления для любой комбинации клапана/актуатора и полностью совместим с SVI II AP и SVI1000 крепленияДля альтернатив между поставщиками, проверьте установку привода, дальность движения и протокол связи перед заказом.
