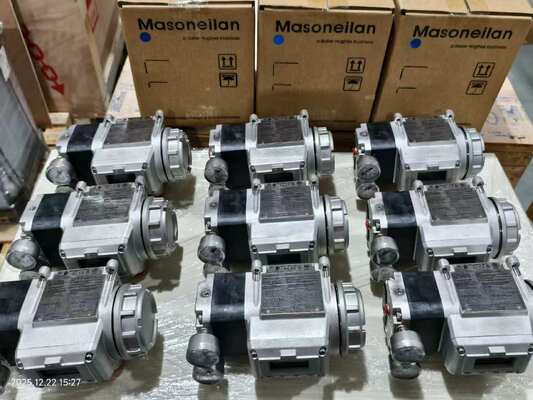

Цифровой позиционер клапана Masoneilan SVI3 HART 7 4-20 мА для пневматических клапанов

Обзор продукции

Masoneilan SVI3 - это цифровой позиционировщик клапанов третьего поколения от Baker Hughes.Построен на более чем 20 лет проверенной на практике технологии определения положения клапана, он использует передовые алгоритмы управления и диагностики наряду с бесконтактным распознаванием положения для обеспечения точной, быстро реагирующей и надежной позиционирования.

Бесконтактный датчик положения читает через корпус, поэтому никакие механические движущиеся части не проникают в главную полость корпуса.Отличительной особенностью является установка и калибровка Smart Cal с одной кнопкой, которая упрощает пуск в эксплуатацию.Местный пользовательский интерфейс включает высококонтрастный графический дисплей и кнопки, предназначенные для опасных местУстройство интегрируется со всеми ведущими системами управления через поддержку DTM и EDD.

SVI3 включает в себя 19 новых онлайн-диагностических клапанов, которые постоянно контролируют состояние клапана во время работы.возможность анализа тенденций до того, как проблемы повлияют на работу установкиПотребление воздуха в устойчивом состоянии уменьшается на 40% по сравнению с предыдущими поколениями, а подача воздуха улучшается на 15% для более быстрого запуска.

Технические спецификации

Промышленность применения

Masoneilan SVI3 используется в производстве электроэнергии, нефтеперерабатывающей промышленности, нефтехимической промышленности, нефтегазовой промышленности и нефтегазовой промышленности.охлаждающие башни, реакторные здания, турбинные здания, парогенераторы для рекуперации тепла, баланс установки, дистилляция, реформирование гидропереработки, крекинг, вторичное смешивание, гашение и фракционирование,сжатие заряда газа, отделение, операции по сохранению целостности трубопроводов, обезвоживание, охлаждение, сжижение, погрузка и транспортировка, регазификация и сжатие.

Общие проблемы

• Умный Кал не может завершитьПроверьте, что давление подачи находится в пределах 20-120 psi. Убедитесь, что пределы движения клапана находятся в пределах номинального диапазона. Убедитесь, что клапан не застрял или не связывается.

• Колебание положения или циклЕсли циклы позиционирования намного больше, чем циклы установленной точки, то может быть, что позиционировщик вызывает циклы.сломанный стебель, или отключенные компоненты обратной связи положения.

• Неудача связи с портативным устройством HART: Проверьте, что сопротивление петли достаточное. Проверьте, что напряжение терминала соответствует требованиям соответствия (9Vdc @ 20mA, 11Vdc @ 4mA).Двухканальные барьеры могут применять чрезмерное сопротивление петли и вызывать проблемы с соответствием напряжения.

• Ошибка низкой мощности (LOW_POWER): Входной ток ниже 3,15 мА. Увеличьте ток цепи до 4 мА для калибровки и диагностики.

• TuneERR появляется после автонастройки: может потребоваться ручная настройка. см. раздел по устранению неполадок в руководстве по эксплуатации.

• SelfCheckError или сбой аппаратного обеспечения: Выключите питание на две минуты и перезапустите. Уберите сигнализацию с помощью ValVue или HART Host. Если отказ сохраняется, замените электронный модуль.

Заменяющие модели

Masoneilan SVI3 является прямой заменой SVI II AP и SVI1000.Он оснащен нержавеющей сталью крепления для любой комбинации клапана/актуатора и полностью совместим с SVI II AP и SVI1000 крепления. Для пользователей SVI II AP обновление относительно просто можно использовать существующую установку, и может потребоваться только подключение воздуха / трубДля альтернатив между поставщиками, проверьте установку привода, дальность движения и протокол связи перед заказом.
