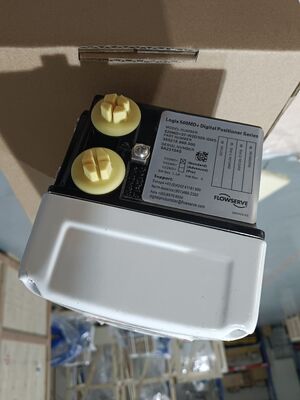

Flowserve Logix 520MD Цифровой позиционирующий клапан HART 4-20mA для пневматических клапанов

Обзор продукта

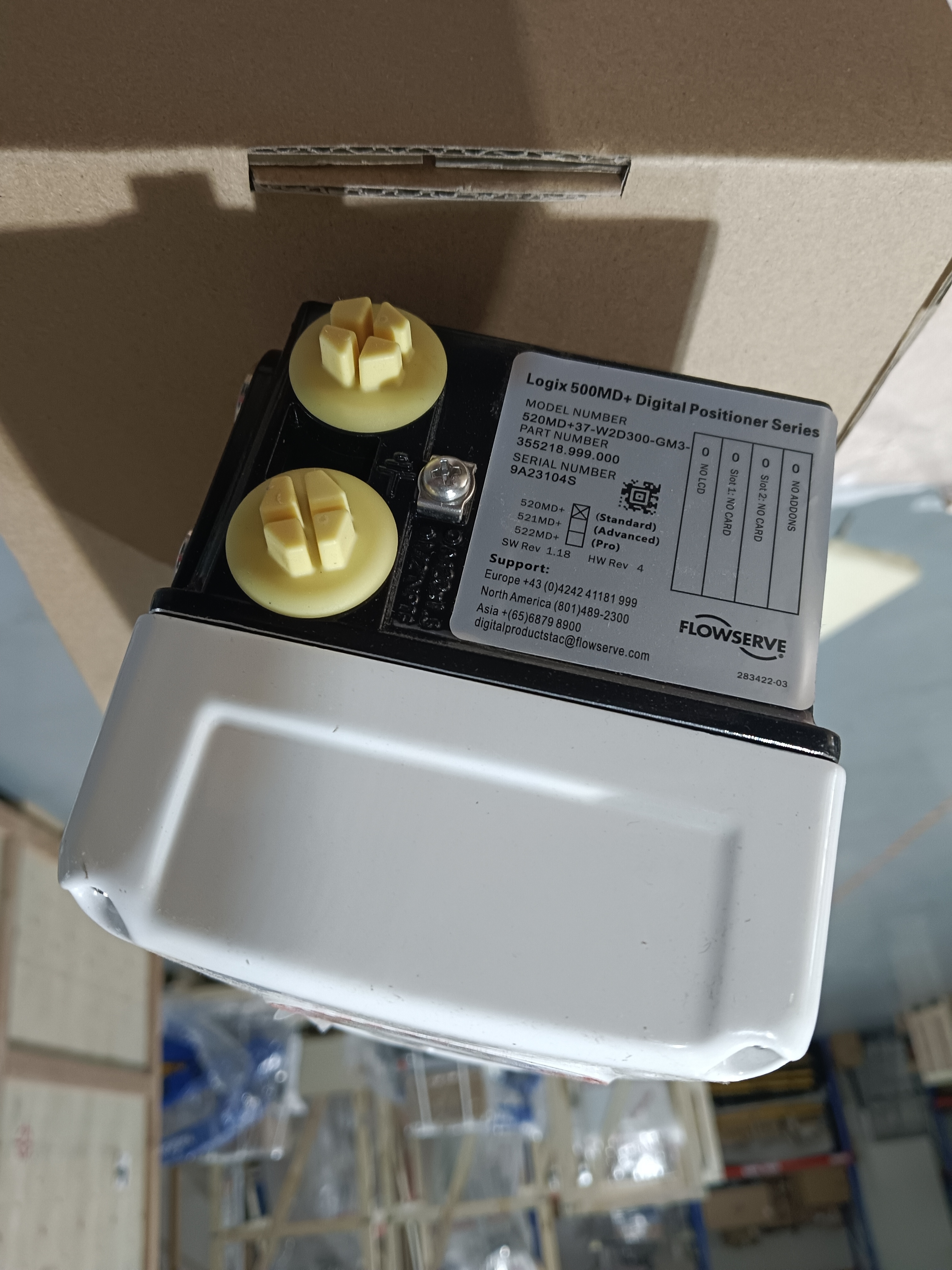

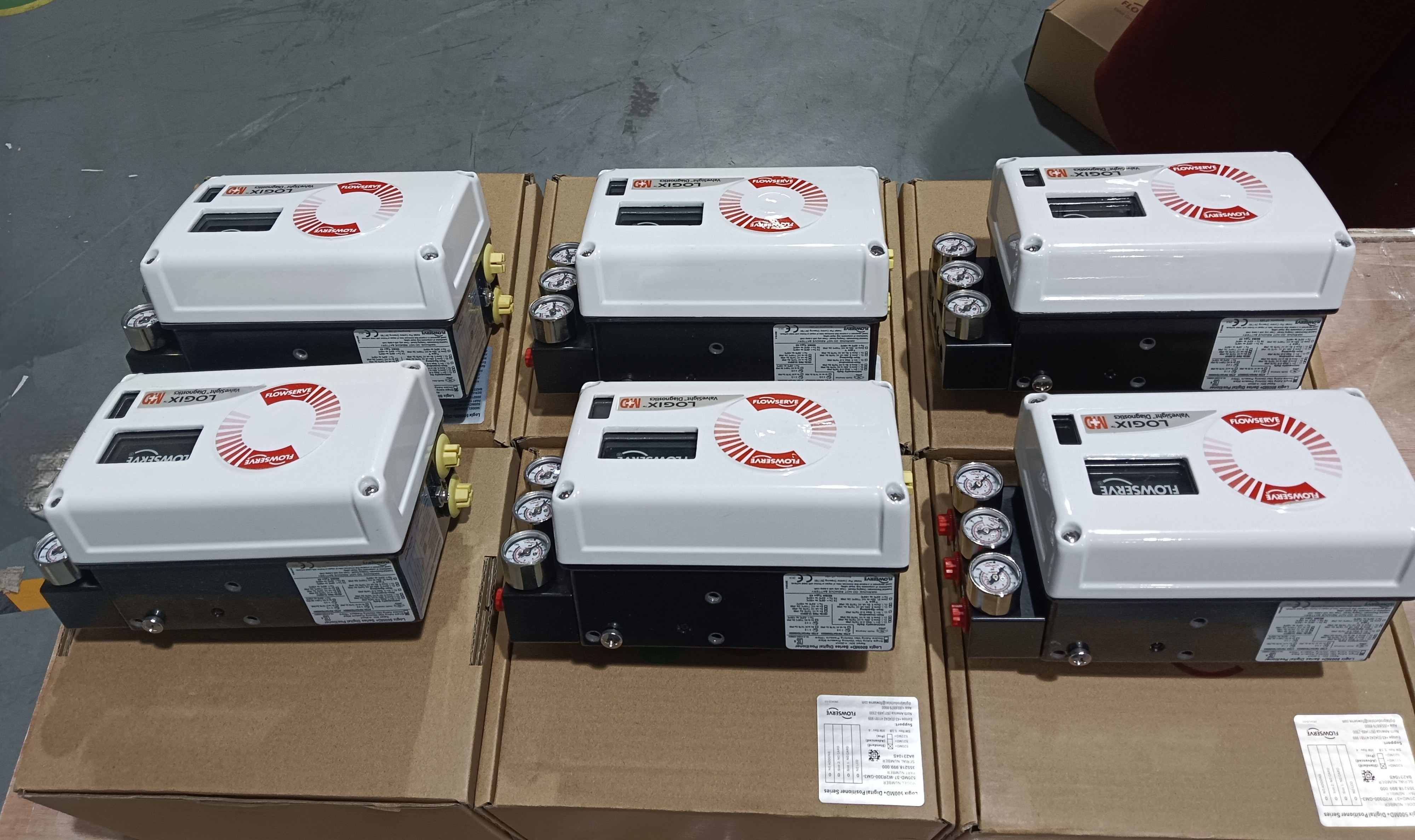

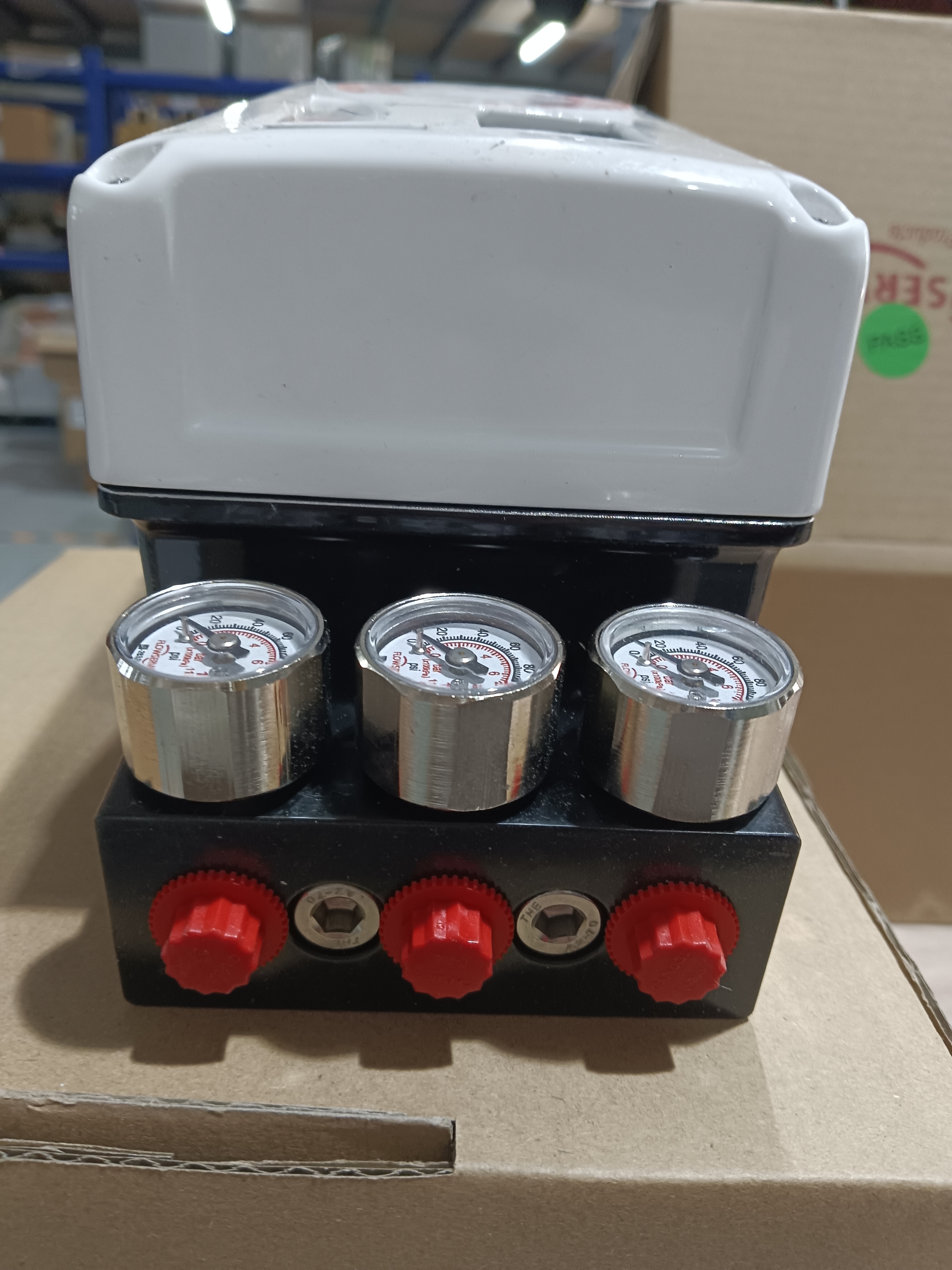

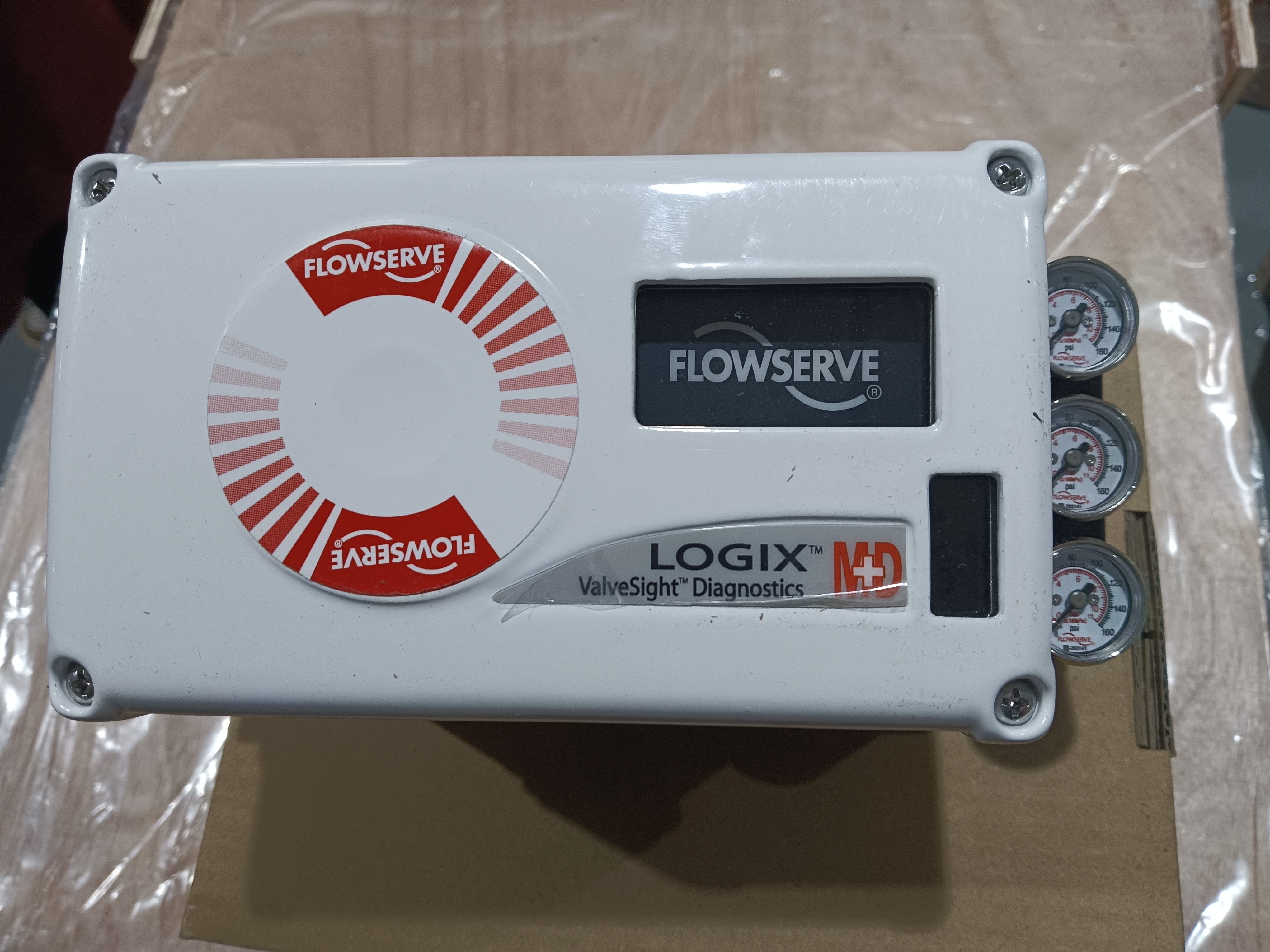

Цифровой позиционер Flowserve Logix 520MD предназначен для точного управления пневматическими приводами. Он использует двухпроводной управляющий сигнал 4-20 мА с поддержкой протокола HART (HART 5, 6 и 7) для преобразования входных сигналов в пневматические выходы как для поворотных, так и для линейных приводов. Позиционер сочетает в себе превосходные функции позиционирования и настройки с удобной настройкой и мощными инструментами диагностики.

520MD использует многопараметрический алгоритм настройки коэффициента усиления, который позволяет выполнять большие ступенчатые изменения с минимальным перерегулированием, сохраняя при этом разрешение для реагирования на очень малые ступенчатые изменения. Процедура автонастройки циклически изменяет привод для получения измеренной реакции и выбирает значения коэффициента усиления, обеспечивающие соответствующую производительность привода. Селектор модификатора усиления может увеличивать или уменьшать рассчитанный коэффициент усиления для оптимальной производительности.

Конфигурация осуществляется с помощью простых настроек DIP-переключателей для режима настройки и других распространенных настроек. Для индивидуальных требований наборы настроек могут быть изменены с помощью портативного устройства или программного обеспечения ValveSight™, чтобы учесть широкий спектр размеров и типов приводов. Устройство имеет двухступенчатую конструкцию управления для более быстрого времени отклика и более точного управления при низком потреблении воздуха.

Технические характеристики

Отрасли применения

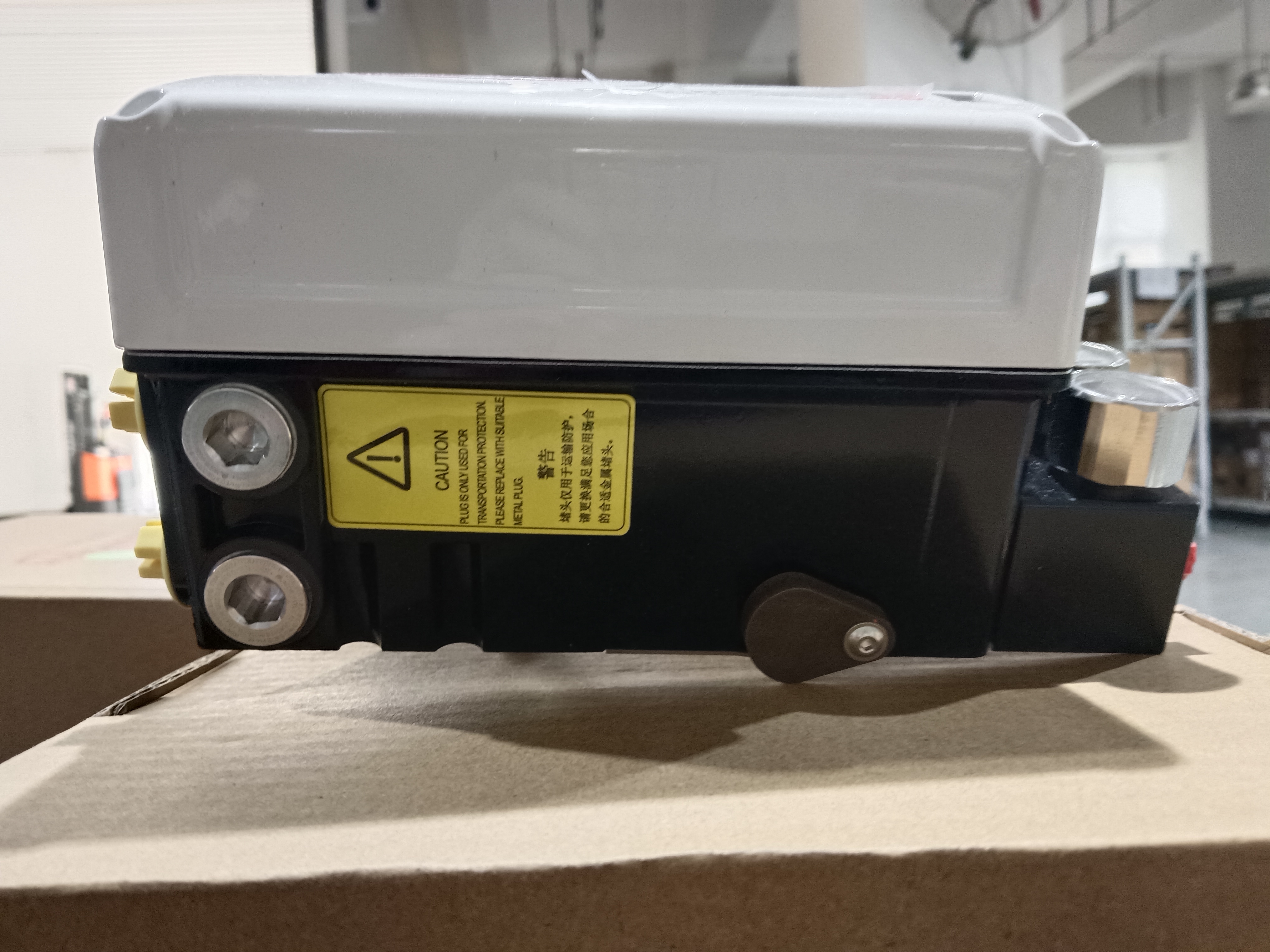

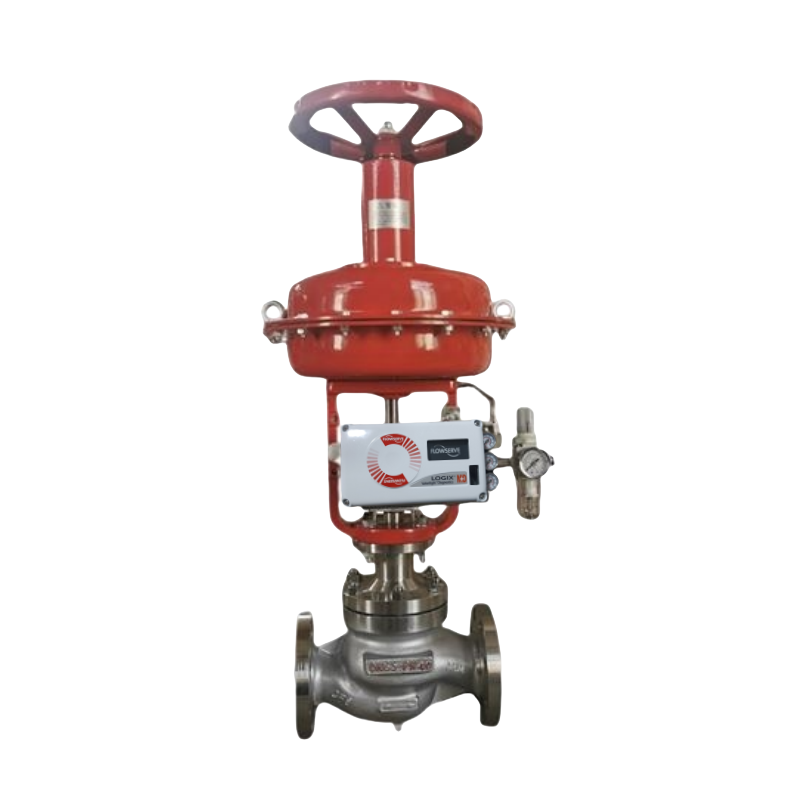

Flowserve Logix 520MD используется в нефтегазовой, химической, энергетической, водоочистной и фармацевтической промышленности. Ключевые области применения включают управление трубопроводами и приводами, позиционирование клапанов реакторов, автоматизацию байпаса турбин, регулирование расхода на установках и гигиенические операции с клапанами. Его сертифицированное исполнение для опасных зон делает его пригодным для требовательных технологических сред.

Распространенные проблемы

• Нет мигания светодиода: Ток ниже 3,6 мА или неправильная полярность подключения. Убедитесь, что ток питания составляет не менее 3,6 мА, и проверьте полярность.

• Нестабильная связь: Проблемы с сигналом HART. Убедитесь, что полоса пропускания источника тока ограничена 25 Гц. Проверьте длину и импеданс кабеля. Используйте совместимый барьер искрозащиты. Используйте фильтр HART (номер детали 10156843) или резистор 250 Ом с конденсатором 22 мкФ.

• Устройство не реагирует на аналоговые команды: Устройство находится в режиме цифрового управления или произошла ошибка калибровки. Переключите режим управления на аналоговый. Перекалибруйте устройство.

• Показание положения клапана не соответствует ожиданиям: Неправильное положение датчика положения (не на 180 градусов), не откалиброванный ход, активен MPC или активна пользовательская характеризация. Переустановите датчик. Откалибруйте ход.

• Положение полностью открыто или закрыто, не реагирует на команду: Не откалиброванный ход, не подключен внутренний контур датчика Холла, неправильно установлен тип действия воздуха, перевернута трубка или проблема с преобразователем I/P. Откалибруйте ход. Проверьте аппаратные соединения. Проверьте настройки ATO/ATC.

• Требуется калибровка трения: Калибровка трения не выполнялась с момента сброса настроек до заводских. Выполните калибровку трения с помощью меню дисплея, портативного устройства или DTM.

• Запланирован тест частичного хода: Тест частичного хода (PST) назначен в соответствии с графиком пользователя. Запустите тест, следуя внутренним процедурам.

• Предупреждение о верхнем/нижнем пределе положения: Положение достигло заданного пользователем предела. Отрегулируйте значение предела или управляющий сигнал.

Заменяющие модели

Серия Flowserve Logix 520MD представляет собой зрелую платформу цифровых позиционеров. Для применений, требующих дополнительной целостности безопасности, вариант Logix 520MD+ предлагает расширенные функции. Для новых установок Logix 3200MD и Logix 3800MD являются альтернативными моделями в рамках того же семейства продуктов. Для альтернатив от других поставщиков проверьте монтаж привода, диапазон хода и протокол связи перед заказом.
