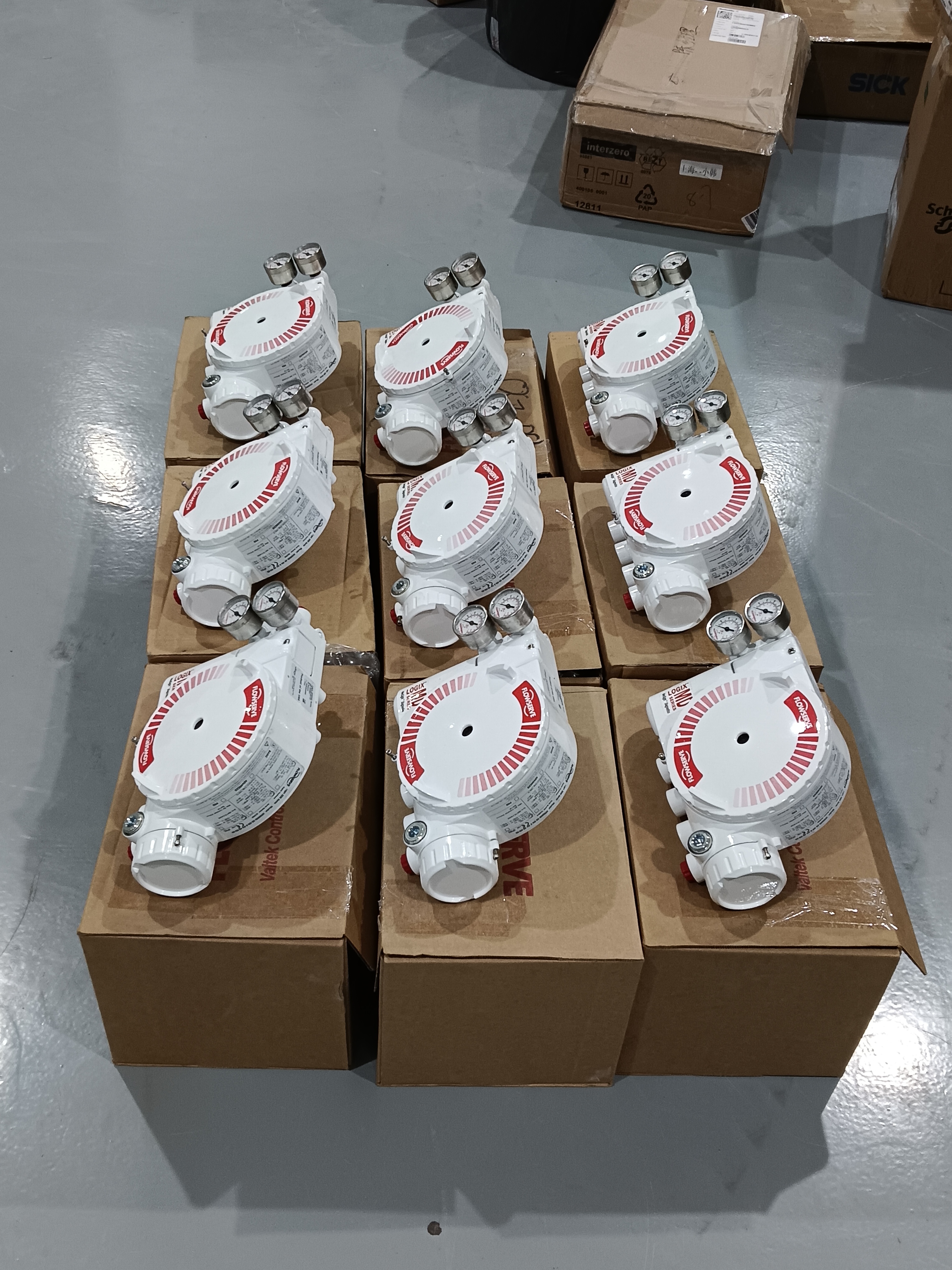

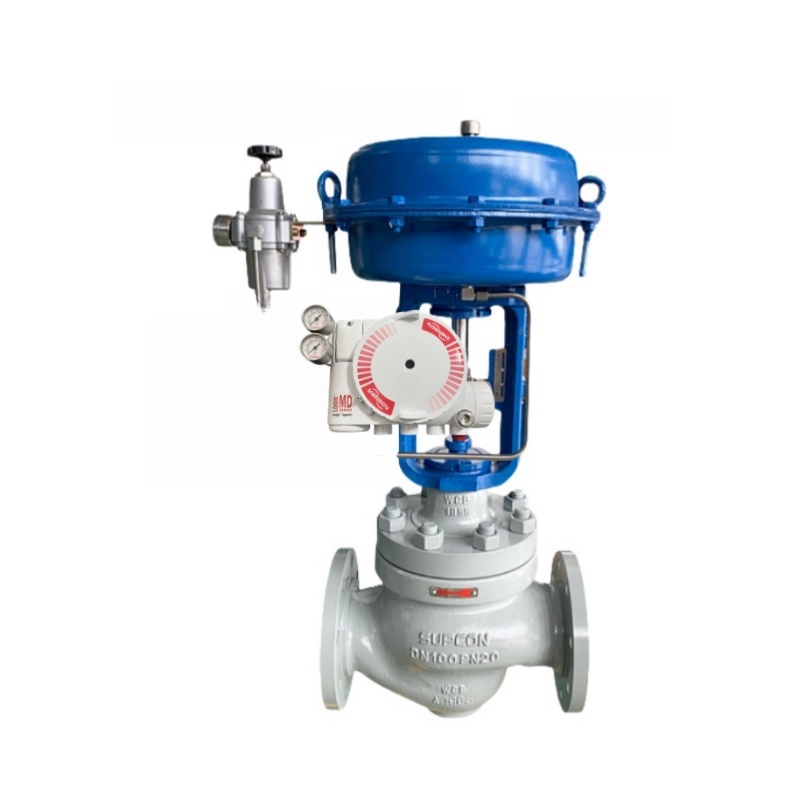

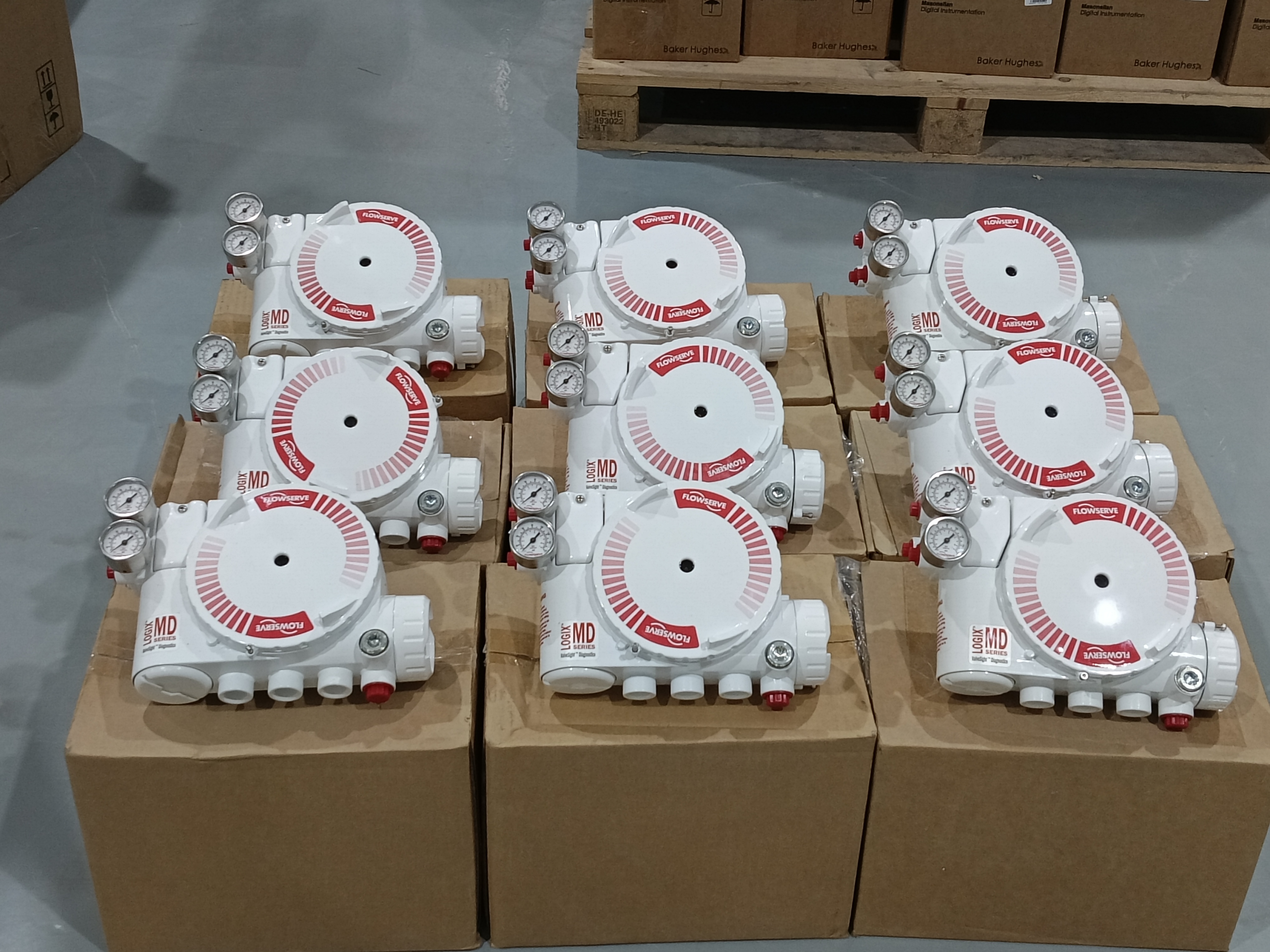

Цифровой позиционер клапана Flowserve Logix 3200MD HART 4-20мА для пневматических клапанов

Обзор продукции

Flowserve Logix 3200MD - это цифровой позиционирующий клапан HART, который использует современную пиезотехнологию для обеспечения превосходной производительности и надежностиЭто двухпроводный, 4-20mA входный цифровой позиционировщик клапана, который управляет приводом/клапаном на основе аналогового входного сигнала.

3200MD можно легко настроить с помощью локальных кнопок, портативных HART и программного обеспечения SoftTools. Он имеет локальные светодиоды, локальные переключатели DIP / кнопки калибровки и автоматическое настройка с динамическим выбором приростаПозиционировщик использует HART 5 для связи..

Устройство поддерживает как двойные, так и однодействующие приводы для линейных и вращающихся крепежейОн не чувствителен к изменениям давления подачи и может справиться с давлением подачи от 30 до 150 псиг.Взрывостойкий корпус имеет классификацию класса I дивизион 1 группы B-D, Ex d IIB+H2, AEx d IIB+H2.

Технические спецификации

Промышленность применения

Flowserve Logix 3200MD используется в нефтегазовой, химической обработке, производстве электроэнергии, очистке воды и фармацевтической промышленности.расположение клапана реактора, автоматизация обхода турбины и регулирование потока в установках.

Общие проблемы

• Светодиод не мигает: ток ниже 3,6 мА или полярность проводки неверна. Проверьте, что ток подачи не менее 3,6 мА и проверьте полярность.

• Нерегулярные коммуникации: проблемы с сигналом HART. Проверьте, что пропускная способность текущего источника ограничена 25 Гц. Проверьте длину кабеля и импеданс. Используйте совместимый внутренний барьер безопасности.

• Устройство не реагирует на аналоговые команды: Устройство находится в режиме цифровой команды или произошла ошибка калибровки.

• Показание положения клапана не соответствует ожиданиям: монтаж датчика положения не на 180 градусов, удар не калиброван, или MPC активный. датчик перестановки. калибровка удар.

• Положение при управлении полностью открытым или закрытым: удар не калиброван, датчик Холла внутренней петли не подключены, неправильное действие воздуха настройки, или трубы перевернуты. калибровать удар. проверьте аппаратные соединения.

• Требуется калибровка трения: Никакая калибровка трения не выполняется с момента заводского перезагрузки.

Заменяющие модели

Flowserve Logix 3200MD является зрелой цифровой позиционирующей платформой. Для приложений, требующих дополнительной целостности безопасности, вариант Logix 3200MD + предлагает улучшенные функции.,Logix 3800 является альтернативной моделью в рамках той же семьи продуктов.Для альтернатив между поставщиками, проверьте установку привода, дальность движения и протокол связи перед заказом.
