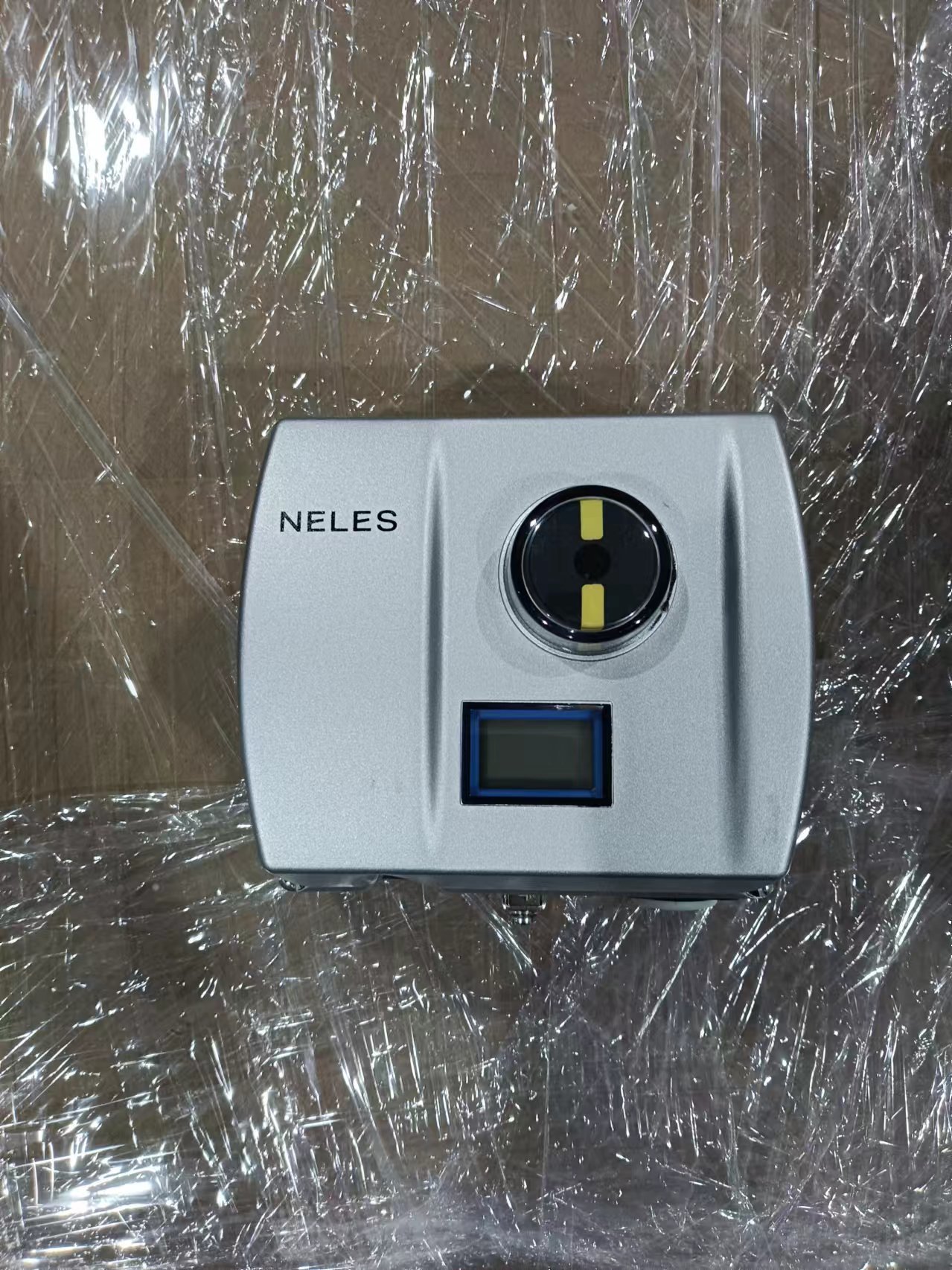

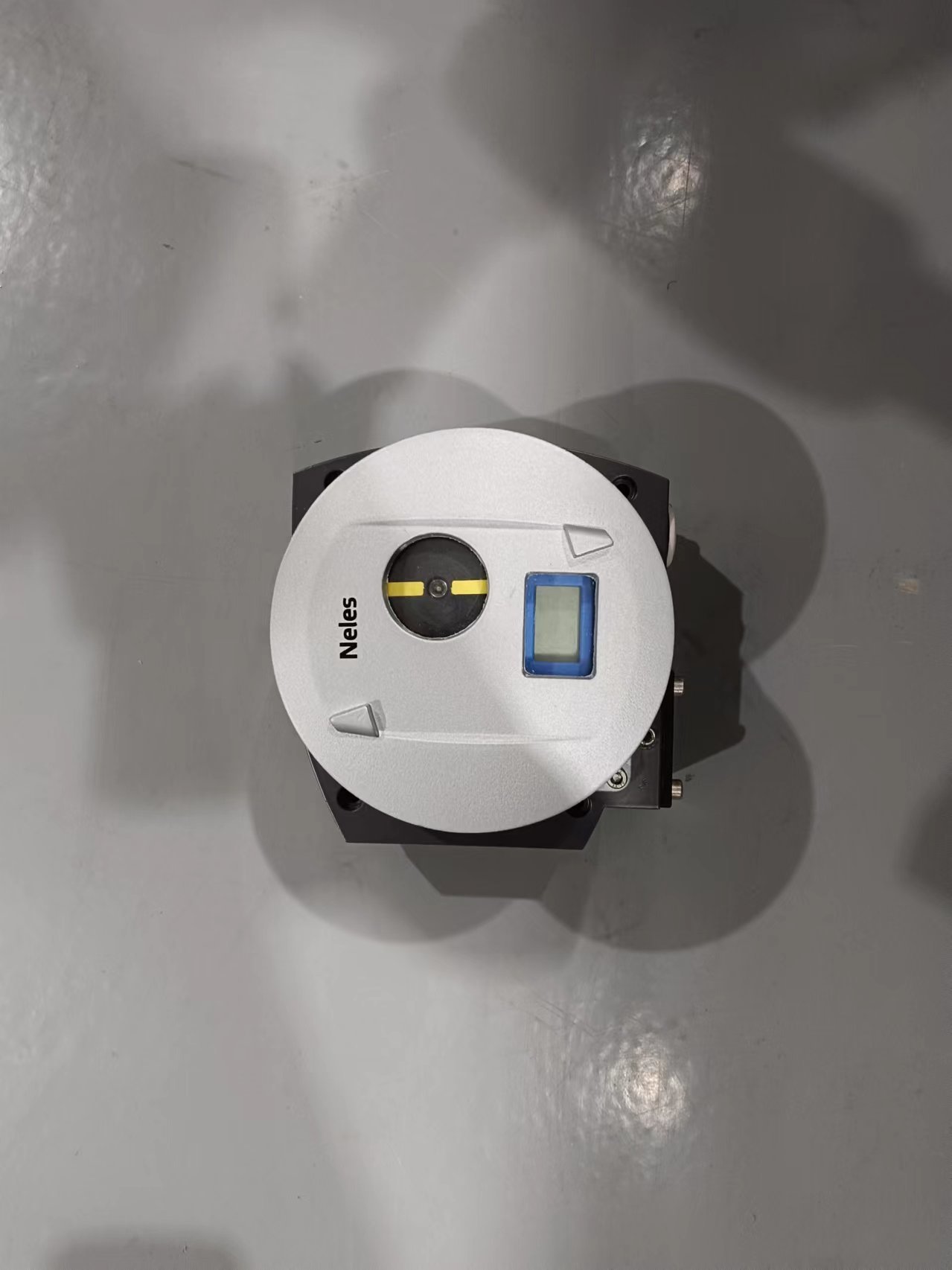

Интеллектуальный цифровой контроллер клапанов Neles ND9000 HART Fieldbus для клапанов управления

Обзор продукции

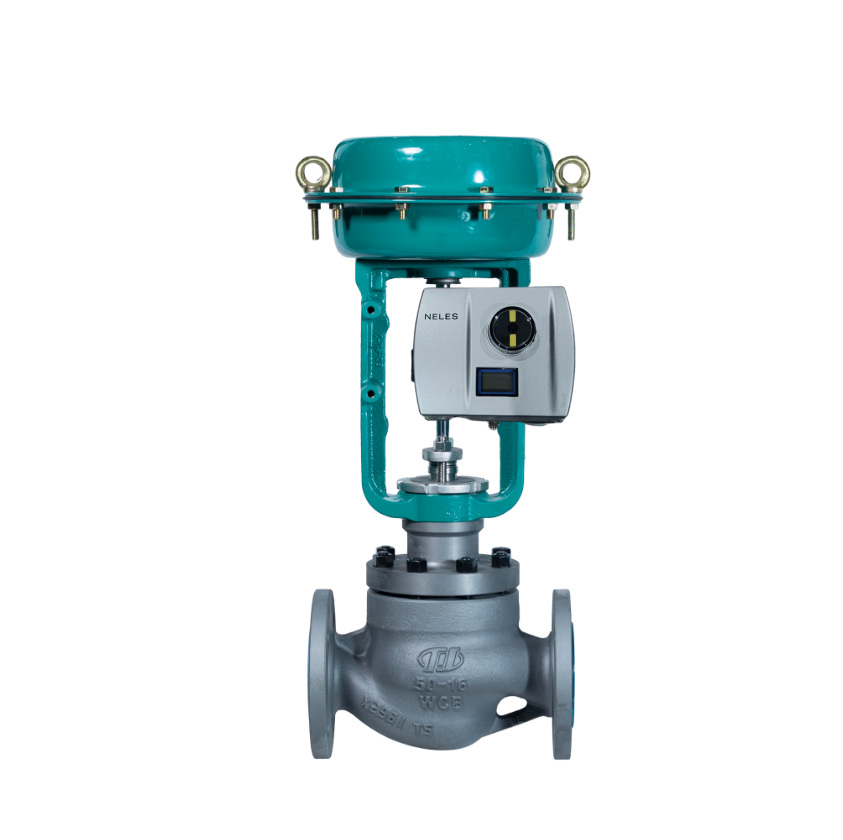

Neles ND9000 - это интеллектуальный контроллер клапана на основе микроконтроллера, предназначенный для точного управления пневматическими приводами.Это 4-20mA или полевой шины питается устройство, которое непрерывно сравнивает входный командный сигнал с фактическим положением клапана и регулирует привода соответственноND9000 предназначен для работы на каждом приводе клапана управления и во всех отраслях промышленности.

Устройство использует бесконтактное измерение положения клапана, поэтому в пути обратной связи нет механических износоустойчивых частей.и одно и то же устройство может использоваться для однодействующих и двухдействующих приводов. Ввод в эксплуатацию прост с помощью локального пользовательского интерфейса (LUI) или удаленной конфигурации DTM / EDD. Функция калибровки в 1 точке позволяет устанавливать на клапаны, которые находятся в процессе, без нарушения работы.

ND9000 сертифицирован TÜV SIL 2 согласно IEC 61508. Он имеет комплексную диагностику, включающую самодиагностику, диагностику онлайн, диагностику производительности,и диагностики связиУстройство хранит до 8000 онлайн-сигнала сигнализации и напоминаний о техническом обслуживании с периодом хранения данных 25 лет.и состояние износа для предсказательного обслуживания.

Технические спецификации

Промышленность применения

Neles ND9000 используется в нефтегазовой, химической переработке, производстве электроэнергии, целлюлозе и бумаге, горнодобывающей промышленности и общей промышленной автоматизации.расположение клапана реактораУстройство может быть интегрировано со всеми основными системами DCS и поддерживает комплекты монтажа для любых сторонних приводов.Для морских применений доступны версии, одобренные морскими специалистами.

Общие проблемы

• Неудача калибровки из-за положения клапана вне диапазона: Проверьте давление подачи воздуха. Для двухдействующих приводов установить давление примерно на 10 ПСИ ниже ожидаемого минимального подачи. Для однодействующих приводов не превышать номинальное давление привода.Проверьте H-Clip на рычаге обратной связи на уровне, прямой и выровненной с валом обратной связи клапана. Неправильное выравнивание вызывает нелинейные ошибки обратной связи.

• ERR / Путешествие слишком короткое: Позиционировщик обнаружил, что физическое изменение угла вала обратной связи не достигло минимального электрического порога измерения во время автоматической настройки. Проверьте выравнивание монтажа и обратной связи.

• ERR / отклонение от контроля: Положение клапана отклоняется от установленной точки сверх установленного предела. Проверьте наличие прилипания клапана, увеличения трения или проблем с подачей воздуха.

• Предупреждение о обнаружении охоты: обнаружено колебание клапана. Измените уровень производительности на менее агрессивный, чтобы стабилизировать клапан. Проверьте, что емкость клапана катушки достаточна для привода.

• Не удалось калибровать положение: Проверьте параметры конфигурации и установку контроллера. Проверьте, правильно ли выровнен вал контроллера.

• Сбой датчика температуры: Измерение температуры не удалось. Точность измерений снижена. Замените устройство ND при следующей возможности обслуживания.

• Превышение давления на поставки: давление подачи превышает установленные условия работы. Проверьте регулятор подачи воздуха и выход компрессора.

Заменяющие модели

Neles ND9000 - это зрелая интеллектуальная система управления клапанами.позиционировщики серии ND7000 являются прямыми предшественниками ND9000 служит функциональным обновлением с улучшенной диагностикой и опциями полевой шины. ND9103HX8T и ND9106HX8T - это конкретные варианты моделей серии ND9000, которые предлагают повышенную сертификацию взрывостойкости.дальность следования, и протокол связи перед заказом.
