Spirax Sarco SP7 умный клапан позиционировщик с HART 4-20mA для энергоэффективных клапанов управления и монтажа NAMUR

Обзор продукта

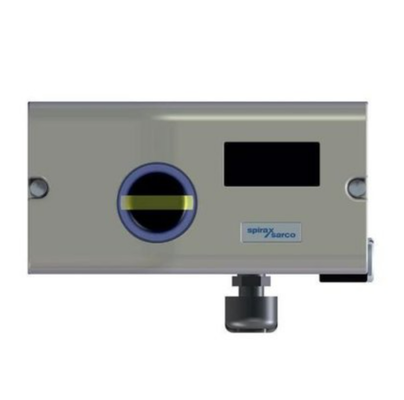

Spirax Sarco SP7 — это интеллектуальный, настраиваемый в электронном виде электропневматический позиционер, предназначенный для установки на пневматические линейные или поворотные приводы, соответствующие стандарту NAMUR. Он гарантирует точное соответствие между ходом клапана и электрическим входным сигналом (мА) на позиционер.

SP7-1* имеет литой алюминиевый корпус, обработанный для наружной установки. Устройство может быть установлено на пневматические приводы с углом поворота от -57 до +57° или линейным ходом от -28 до +28°. Позиционер может поставляться с монтажным комплектом или без него, а также с блоком манометра или без него. Он работает с управляющим сигналом в мА и давлением воздуха от 1,4 до 6 бар. Позиционер также может использоваться для изменения направления действия управляющего сигнала.

SP7-10 стандартно включает локальный коммуникационный интерфейс (LCI) с опциональным модулем связи HART для связи через сигнал 20 мА. Доступны HART 5 или HART 7. SP7-11 предлагает модуль PROFIBUS PA, а SP7-12 — модуль FOUNDATION Fieldbus. Цифровой вход может активировать функции системы управления, а цифровой выход выдает общие сообщения (сигнализации/неисправности). SP7 является одним из самых энергоэффективных позиционеров на рынке, с максимальным потреблением воздуха в установившемся режиме 0,015 SCFM, что до 50 раз эффективнее аналогичных электропневматических позиционеров.

Технические характеристики

Отрасль применения

Spirax Sarco SP7 используется в системах управления паром, технологическом нагреве и охлаждении, коммунальных службах пищевой и пивобезалкогольной промышленности, фармацевтическом чистом паре и общем промышленном управлении клапанами. Он подходит для применений, где важны надежное цифровое позиционирование и энергоэффективность. Позиционер может использоваться с любым приводом, соответствующим стандарту NAMUR, включая приводы серий Spirax Sarco BVA300, PN1600, PNS3000, PNS4000, PN9000 и TN2000.

Распространенные проблемы

• Позиционер не реагирует на входной сигнал: Проверьте, находится ли давление питающего воздуха в пределах 1,4–6 бар. Убедитесь в надежности пневматических соединений. Проверьте, соответствует ли качество подачи воздуха стандарту ISO 8573-1:2010 Класс 3:3:3.

• Положение клапана не соответствует входному сигналу: Проверьте настройку кривой характеристики. Убедитесь, что направление работы установлено правильно. Перекалибруйте нулевую точку.

• Медленная реакция клапана: Проверьте давление питающего воздуха и фильтр. Убедитесь, что трубка подачи воздуха не пережата.

• ОШИБКА 10 (Прерывание питания): Питание было прервано на срок не менее 20 мс. Привод перемещается в безопасное положение. Примерно через 5 секунд позиционер автоматически сбрасывается.

• ОШИБКА 11 (Ошибка ОЗУ): Привод перемещается в безопасное положение. Примерно через 5 секунд позиционер автоматически сбрасывается, а ОЗУ инициализируется заново.

• SENS_ERR (Датчик положения неисправен): Датчик положения неисправен. Свяжитесь с сервисной службой для замены.

• ТРЕВОГА 1 (Утечка между позиционером и приводом): Проверьте пневматические трубки и фитинги на наличие утечек.

• ТРЕВОГА 2 (Уставка тока вне диапазона): Проверьте источник входного сигнала и проводку.

Заменяющие модели

Spirax Sarco SP7 — это современная платформа интеллектуальных позиционеров. SP8 Smart Positioner — это следующий уровень в той же линейке продуктов, предлагающий расширенную диагностику клапанов с долгосрочным отслеживанием данных для сравнения текущей производительности клапана с новым регулирующим клапаном. Для устаревших установок SP7 служит модернизацией старых позиционеров серий Spirax Sarco EP5/EP6 и чисто пневматических позиционеров. Для альтернатив от других производителей перед заказом проверьте монтаж привода, диапазон хода и протокол связи.
