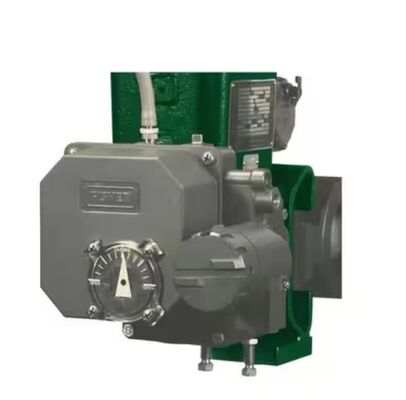

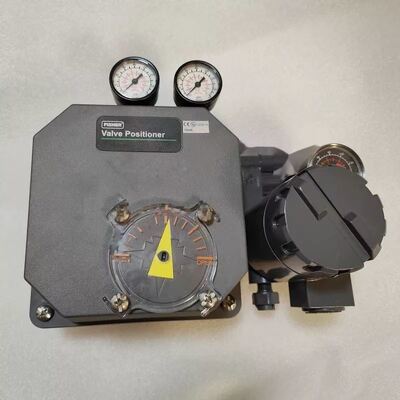

Фишер 3720 электропневматический клапан позиционировщик с сигналом 4-20mA, коррозионностойкий алюминиевый сплав и полевое обратимое действие

Обзор продукции

Fisher 3720 - это электропневматический позиционирующий клапан, предназначенный для использования с диафрагмой или поршневыми вращающимися приводами.Он состоит из 3710 пневматического позиционирования в сочетании с 3722 электропневматическим преобразователемПреобразователь получает входный сигнал 4-20 мА постоянного тока и производит пропорциональный пневматический выход (0,2 до 1,0 бар / 3 до 15 псиг), который управляет пневматической позиционирующей стадией.

3720 может использоваться в однодействующих или двудействующих конфигурациях. Действие может переключаться между прямым и обратным в полевых условиях.Модульная конструкция позволяет преобразовать 3710 пневматический позиционировщик в 3720 электропневматический блок путем добавления 3722 преобразователя.

Установщик использует проверенную на практике технологию катушек для точной, быстро реагирующей работы с высоким сроком службы.и уплотнительные материалы выбираются для суровых условий, с низким содержанием меди и алюминиевого сплава для устойчивости к коррозии.3720 может использоваться в низкотемпературных и высокотемпературных приложениях., а также в пищевой промышленности, фармацевтике и табачной промышленности, где требуются специальные материалы.

Технические спецификации

Промышленность применения

Фишер 3720 используется в общей промышленной системе управления процессами, включая химическую обработку, производство электроэнергии, целлюлозу и бумагу, а также в других отраслях промышленности, требующих надежного расположения вращающегося клапана.С уплотнениями EPDMОн подходит как для однодействующих, так и для двухдействующих вращающихся приводов.

Общие проблемы

• Никакого выходного сигнала при наличии вводаПроверьте забитые сосуды, очистите сосуды, проверьте давление воздуха.

• Медленное или ненормальное выходное давление: Проверьте, что давление подачи находится в пределах спецификации.

• Линейный ответ плохойПроверьте положение механизма регулировки диапазона.

• Позиционер не отвечает.: Проверьте давление питания и пневматические соединения.

• Утечка воздухаПроверьте, не изношены ли О-кольца, уплотнения и диафрагма.

Заменяющие модели

Фишер 3720 - это зрелая электропневматическая платформа позиционирования для современной цифровой связи и передовой диагностики.цифровые контроллеры клапанов Fisher DVC6200 или DVC2000 являются альтернативами текущего поколенияДля устаревших установок 3720 служит прямой заменой 3710 пневматического позиционирования, когда требуется электрический вход.дальность следования, и совместимость входного сигнала перед заказом.
