Tissin TS900 TS905 Умный позиционирующий клапан

Обзор продукции

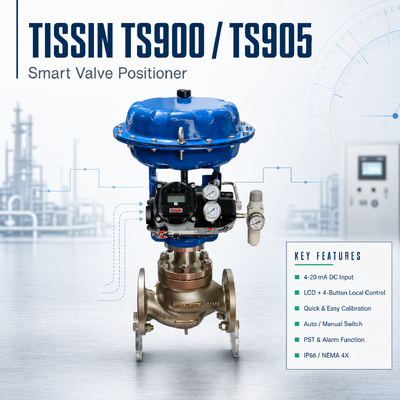

ВУмные позиционирующие клапаны Tissin TS900 и TS905являются электропневматическими позиционирующими клапанами, предназначенными для управления ходом пневматических регулирующих клапанов в соответствии с входным сигналом постоянного тока 4 ′ 20 mA.

Позиционирующее устройство получает сигнал управления от системы управления, DCS или источника сигнала и регулирует давление воздуха, подаваемое на приводе клапана.Это позволяет приводу и клапан, чтобы следовать требуемому положению входа.

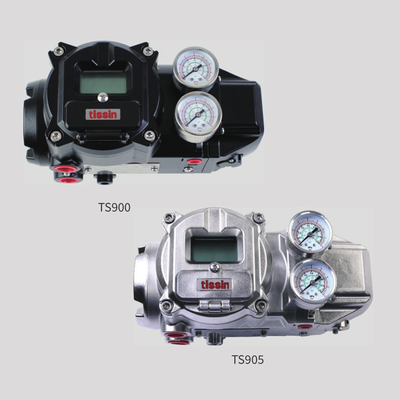

TS900 и TS905 имеют одни и те же основные спецификации управления.TS900 использует алюминиевый корпус, в то время как TS905 использует нержавеющую сталь 316.Поэтому версия TS905 подходит для проектов, где требуется корпус из нержавеющей стали.

Серия включает в себя ЖК-дисплей и четыре локальных кнопки для настройки и работы.в конструкцию продукта включены функции сигнализации и переключатель автоматического/ручного управленияПозиционировщик также использует пилотный клапан большого потока для поддержки более быстрого ответа клапана.

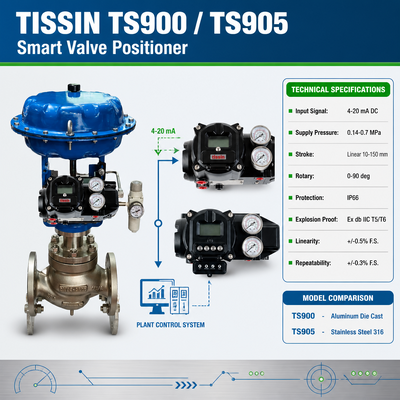

Технические спецификации

Факультативные функции:HART 7, 2-проводной позиционный передатчик с питанием постоянного тока 930 В и сигнализационный выключатель с питанием постоянного тока 930 В доступны в зависимости от конфигурации.

Промышленность применения

TS900 и TS905 используются с пневматическими клапанами управления в системах управления промышленными процессами.

Типичные области применения включают:

• Переработка нефти и газа

• Нефтехимические заводы

• Химическая обработка

• Производство энергии

• Обработка воды и сточных вод

• Автоматизация промышленных процессов

• Общие системы пневматических клапанов управления

Выбор между TS900 и TS905 должен основываться на условиях установки, требованиях к корпусу, конфигурации клапана и спецификации проекта.

Общие проблемы

Позиционировщик не реагирует на сигнал 4 ≈ 20 мА

Проверьте входную проводку и ток петли сначала. Позиционирующему устройству требуется входный сигнал 4 ‰ 20 мА постоянного тока, поэтому источник сигнала и проводка должны быть проверены перед механическим устранением неполадок.

Положение клапана неправильное

Неправильная механическая установка или калибровка может повлиять на связь между входным сигналом и положением клапана.

Выброс воздуха недостаточен

Проверьте давление подачи воздуха прибора и качество воздуха. Указанное давление подачи воздуха составляет 0,14 ≈ 0,7 МПа, а требуемое качество воздуха - класс 3 согласно ISO 8573-1.

Реакция клапана медленная

Проверьте подачу воздуха, состояние привода и пневматические соединения.

Функция HART недоступна

Если требуется связь HART, подтвердите, что поставляемый позиционировщик является версией HART до установки.

Заменяющие модели

Для проектов замены TS900 и TS905 могут рассматриваться для применения пневматических позиционирующих клапанов управления, где требуемый сигнал, подача воздуха,Удар и устройство крепления совместимы.

Эти две модели не должны рассматриваться как идентичные механические замены в каждом применении.

При замене существующего позиционирующего устройства подтвердить:

• Существующая модель позиционирующего устройства

• Тип клапана

• Тип привода

• Линейная или вращающаяся работа

• Движение или вращение клапана

• Входной сигнал

• Давление воздуха прибора

• Устройство к монтажу

• Соединение обратной связи

• Требования к взрывостойкости

• Требование HART

• Требование к передатчику позиции

Зачем покупать у нас

Поддержка выбора модели

Мы можем помочь проверить конфигурацию TS900 или TS905 в соответствии с предоставленной информацией о клапане и приводе.

Замещение

Для проектов замены позиционировщика укажите существующую модель или информацию о табличке, что помогает уменьшить риск заказа несовместимой конфигурации.

Ассортимент продуктов для автоматизации клапанов

Мы также поставляем клапаны управления, приводы, позиционирующие клапаны и процессовые инструменты для проектов промышленной автоматизации.

Закупки проектов

Для заказов проектов мы можем координировать выбор продукции, котировку, подтверждение количества и международную доставку.

Проверка конфигурации перед заказом

Для заказов TS900/TS905 рекомендуется подтвердить сигнал, клапан, тип привода, монтаж и дополнительные функции перед отправкой.

На складе и время доставки

Доступность запасов зависит от конфигурации TS900 или TS905, количества и дополнительных функций.

Стандартные конфигурации могут иметь различную доступность от версий HART, позиционного передатчика или сигнального переключателя.Поэтому время доставки должно быть подтверждено в соответствии с точной конфигурацией перед заказом.

Для предложения, пожалуйста, укажите модель, количество и необходимые варианты, чтобы можно было проверить текущий график поставок.

Форма RFQ

Продукт:Умный позиционирующий клапан Tissin TS900 / TS905

Модель:
TS900 / TS905

Количество:
Необходимое количество

Сигнал ввода:
4×20 мА постоянного тока или требуемая конфигурация

Тип клапана:
Глобусный / вращающийся / другой пневматический клапан управления

Модель привода:
Существующая или требуемая модель привода

Инсульт:
Линейный ход или вращающийся угол

Давление подачи:
Требуемое давление воздуха прибора

Опции:
HART / позиционный передатчик / выключатель сигнализации / нет

Установка:
Существующая установка или информация о приводе

Применение:
Промышленность и рабочая среда

Цель:
Страна / город

Необходимая доставка:
Целевая дата доставки

Для замены, пожалуйста, присылайте существующую табличку позиционирования или фотографию продукта, если она доступна.
