Tissin TS900 TS905 Умный пневматический позиционер клапана

Обзор продукта

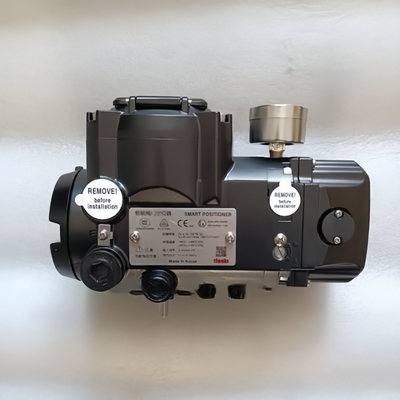

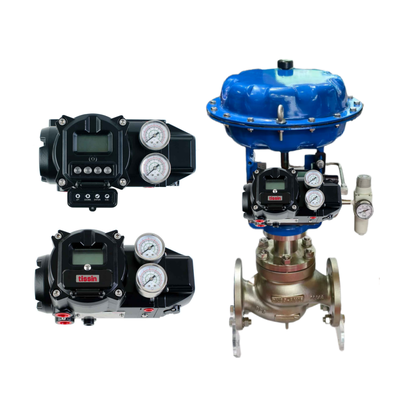

TS900 и TS905 — это умные пневматические позиционеры клапанов для регулирующих клапанов с пневматическими приводами. Они преобразуют управляющий сигнал 4–20 мА постоянного тока в пневматический выход для регулировки положения клапана.

Позиционер может использоваться как для линейных, так и для поворотных клапанов. Указанный диапазон хода составляет от 10 до 150 мм для линейных применений и от 0 до 90° для поворотных применений.

Для управления и настройки предусмотрены локальный ЖК-дисплей и четыре кнопки. Конструкция также включает автоматическую калибровку, тестирование частичного хода, функции сигнализации и переключатель Авто/Ручн.

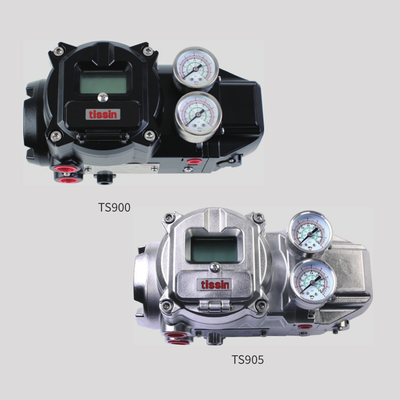

TS900 имеет корпус из литого алюминия. TS905 использует Нержавеющая сталь SUS316, предлагая другой вариант корпуса для проектов, где требуется конструкция из нержавеющей стали.

Технические характеристики

Серия также поддерживает опциональные HART 7, 2-проводной передатчик положения и реле сигнализации, в зависимости от выбранной конфигурации. Передатчик положения и реле сигнализации используют питание 9–30 В постоянного тока в опубликованных спецификациях опций.

Область применения

Серия TS900/TS905 может использоваться там, где пневматические регулирующие клапаны требуют электронного контроля положения.

Типичные области применения включают:

• Нефтегазовая промышленность
  Эксплуатация регулирующих клапанов в системах переработки и трубопроводах.
• Химическая и нефтехимическая промышленность
  Контроль положения пневматических технологических клапанов.
• Производство электроэнергии
  Управление клапанами в коммунальных и технологических системах.
• Водоподготовка
  Автоматизированное управление пневматическими клапанами, используемыми в водоподготовке.
• Промышленное управление технологическими процессами
  Интеграция с системами управления с использованием управляющего сигнала 4–20 мА.

Для установки во взрывоопасных зонах применимые сертификаты и температурные условия должны быть проверены в соответствии с точной конфигурацией продукта.

Распространенные проблемы

1. Отсутствие выходного сигнала позиционера

   Сначала проверьте входной ток, давление воздуха для приборов и пневматические соединения. Один лишь сигнал 4–20 мА не может компенсировать недостаточный или нестабильный воздух для приборов.

2. Неправильный ход клапана

   Проверьте, правильно ли настроен позиционер для линейного или поворотного применения. Также проверьте механизм обратной связи и механическое соединение между позиционером и приводом.

3. Сбой калибровки

   Перед повторным выполнением автоматической калибровки проверьте механическую установку. Неправильное соединение обратной связи или неподходящая настройка привода могут помешать калибровке.

4. Нестабильное положение клапана

   Проверьте входной сигнал, подачу воздуха и привод. Позиционер является частью полного контура управления, поэтому нестабильность может исходить от управляющего сигнала или привода, а не от самого позиционера.

5. Несоответствие условий окружающей среды

   Перед установкой убедитесь в соответствии требуемого диапазона рабочих температур и взрывозащиты. Стандартные и низкотемпературные конфигурации имеют разные опубликованные рабочие диапазоны.

Заменяемые модели

TS900 и TS905 могут быть оценены как заменяющие умные позиционеры клапанов для совместимых систем пневматических регулирующих клапанов.

Процесс замены должен начинаться с существующего позиционера, а не с внешнего вида продукта. Важна следующая информация:

TS900 — это версия из литого алюминия, а TS905 — версия из нержавеющей стали SUS316. Поэтому при выборе следует учитывать условия установки и требования к корпусу.

Почему покупать у нас

• Правильный подбор модели

  Мы фокусируемся на фактической конфигурации клапана и привода, а не на рекомендации позиционера только по названию модели.

• Помощь в замене

  Для существующего позиционера информация на паспортной табличке может быть использована для проверки сигнала, корпуса, опций и других ключевых требований.

• Проверка опциональной конфигурации

  Требования к HART, передатчику положения и реле сигнализации могут быть подтверждены перед составлением предложения.

• Поставка промышленной продукции

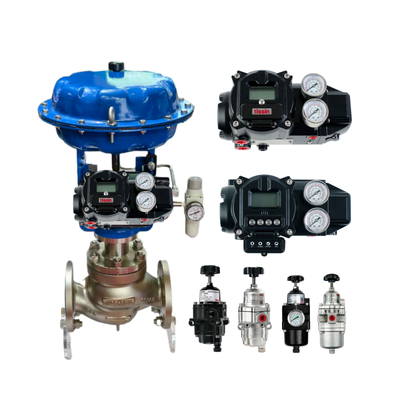

  Мы можем поставлять сопутствующие продукты для автоматизации клапанов, включая регулирующие клапаны, приводы, позиционеры клапанов и контрольно-измерительные приборы.

• Поддержка международных заказов

  Мы поддерживаем зарубежные закупки, предоставляя предложения, подтверждение продукта, координацию заказов и организацию доставки.

Наличие на складе и сроки поставки

Статус наличия на складе TS900 и TS905 зависит от модели, количества и выбранной конфигурации.

Стандартная версия и версии, оснащенные опциональными HART, передатчиком положения или реле сигнализации, могут иметь разные графики поставок.

Пожалуйста, укажите точную модель и количество при запросе предложения. Текущая доступность и предполагаемые сроки поставки могут быть проверены в соответствии с требуемой конфигурацией.
