Tissin TS900 TS905 Умный позиционер клапана для пневматических регулирующих клапанов

Обзор продукта

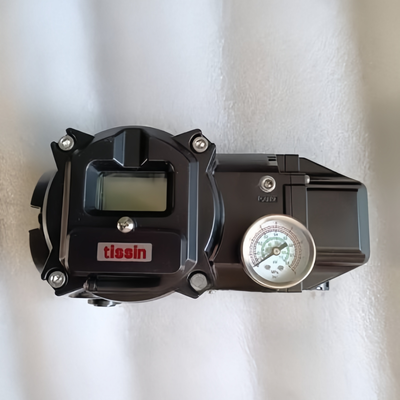

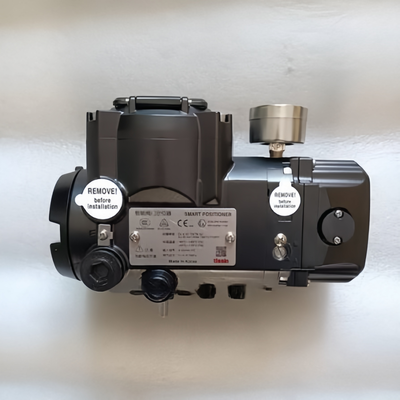

Tissin TS900 / TS905 — это умный позиционер клапана, используемый для управления пневматическими приводами клапанов от входного сигнала 4–20 мА постоянного тока.

Он предназначен как для линейных, так и для поворотных регулирующих клапанов. Позиционер отслеживает заданное положение клапана и соответствующим образом регулирует пневматическое давление на привод.

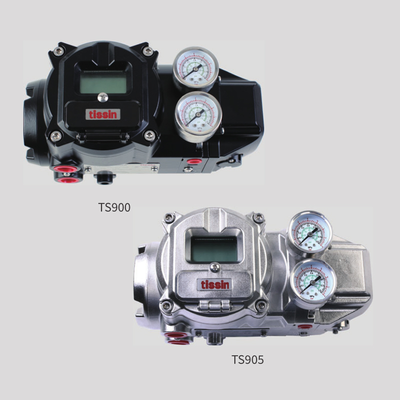

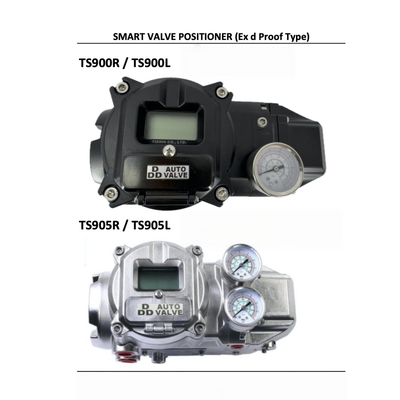

Для пользователей, сравнивающих две модели, ключевое отличие заключается в конструкции корпуса:

• TS900: Корпус из литого алюминия, 3,5 кг
• TS905: Корпус из нержавеющей стали 316, 7,0 кг

Обе модели используют одинаковые основные характеристики сигнала, подачи воздуха, хода и производительности, указанные в опубликованной документации продукта.

Серия оснащена ЖК-дисплеем и четырьмя кнопками для локального управления. Она также включает такие функции, как автоматическая настройка, тестирование частичного хода, функции сигнализации и автоматическое/ручное управление.

Технические характеристики

Дополнительные конфигурации: HART 7, 2-проводной передатчик положения и сигнальный переключатель. Опции передатчика положения и сигнального переключателя указываются с напряжением питания 9–30 В постоянного тока.

Отрасли применения

Химическая переработка

Подходит для пневматического управления клапанами, где используется команда 4–20 мА.

Нефть и газ

Может использоваться для пневматических регулирующих клапанов в технологических и смежных промышленных системах.

Нефтехимия

Применяется для автоматизированного управления клапанами в технологическом оборудовании.

Электростанции

Может использоваться с пневматическими регулирующими клапанами в системах технологических процессов выработки электроэнергии.

Водоснабжение и водоотведение

Подходит для автоматизированных пневматических клапанов в процессах очистки воды.

Общая промышленная автоматизация

Позиционер может быть интегрирован в контуры регулирующих клапанов с использованием совместимого пневматического привода и системы управления.

Распространенные проблемы

Присутствует сигнал 4–20 мА, но клапан не движется

Проверьте, находится ли подача воздуха в приборе в пределах указанного диапазона. Затем осмотрите привод, пневматические трубки и механическую связь.

Положение клапана не соответствует команде

Проверьте механизм обратной связи и выполните соответствующую процедуру калибровки. Позиционер должен быть механически согласован с приводом клапана.

Расход воздуха выше ожидаемого

Проверьте пневматические соединения и утечки воздуха вокруг привода и трубок. Расход воздуха не следует оценивать только по позиционеру без проверки всей пневматической цепи.

Позиционер показывает сигнал тревоги

Проверьте состояние тревоги и рабочий режим клапана/привода. Если установлен сигнальный переключатель, проверьте также его проводку и источник питания.

Требуется связь HART

Подтвердите конфигурацию позиционера перед покупкой. HART 7 является дополнительной конфигурацией, а не функцией, которую следует автоматически предполагать для каждого устройства TS900/TS905.

Заменяемые модели

Для покупателей, заменяющих существующий умный позиционер клапана, TS900 и TS905 следует выбирать после проверки полной сборки клапана.

Важная информация по замене включает:

1. Модель позиционера
   Существующий бренд и модель.
2. Тип клапана
   Линейный или поворотный.
3. Привод
   Модель пневматического привода и схема работы.
4. Ход
   Требуемый линейный ход или угол поворота.
5. Сигнал
   Выход системы управления, обычно 4–20 мА постоянного тока для этой серии.
6. Подача воздуха
   Доступное давление воздуха в приборе.
7. Материал корпуса
   Литой алюминий TS900 или нержавеющая сталь 316 TS905.
8. Дополнительные функции
   HART, передатчик положения или сигнальный переключатель.
9. Условия эксплуатации
   Температура и применимые требования для опасных зон.

Не существует единой универсальной модели замены, поскольку также должны совпадать схема монтажа, механизм обратной связи и конфигурация привода.

Почему покупать у нас

Проверка информации о продукте

Мы проверяем требуемую модель и конфигурацию перед составлением предложения, чтобы поставляемый позиционер максимально соответствовал требованиям проекта.

Поставка TS900 / TS905

Конфигурации как с алюминиевым корпусом TS900, так и с корпусом из нержавеющей стали TS905 могут быть предложены в зависимости от наличия и требований проекта.

Поддержка проектов по замене

Для работ по замене полезна существующая табличка с названием продукта для подтверждения требуемой модели и дополнительных функций.

Поиск оборудования для автоматизации клапанов

Регулирующие клапаны, приводы, позиционеры клапанов и сопутствующие промышленные приборы могут быть поставлены для одного и того же проекта.

Поддержка экспортных заказов

Мы занимаемся составлением предложений, координацией заказов и организацией международных перевозок для зарубежных покупателей.

Наличие на складе и сроки поставки

Наличие Tissin TS900 и TS905 зависит от конкретной модели, опций и количества заказа.

Продукты с конфигурациями HART, передатчиком положения или сигнальным переключателем могут иметь другой график поставки, чем стандартные версии.

Для точной оценки срока поставки, пожалуйста, укажите:

• TS900 или TS905
• Количество
• Требуемые опции
• Страна назначения
• Целевая дата поставки

Текущее наличие на складе и срок выполнения заказа должны быть подтверждены до размещения заказа на покупку.
