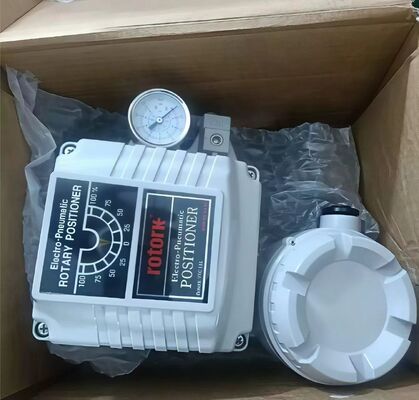

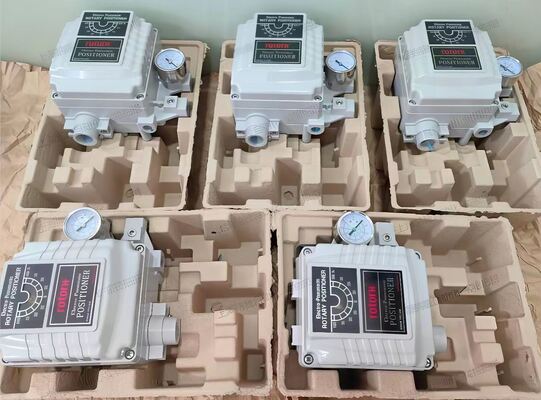

Роторк YTC Умный позиционировщик клапана HART 4-20mA Ввод для клапанов управления

PОбзор продукта

Интеллектуальный позиционер клапана Rotork YTC точно управляет ходом клапана в соответствии с входным сигналом 4-20 мА, поступающим от контроллера. Он предназначен для использования с пневматическими линейными и поворотными приводами клапанов как во взрывобезопасных, так и во взрывоопасных промышленных условиях. Семейство позиционеров является одной из флагманских продуктовых линеек Rotork, предлагая надежную работу в широком спектре применений.

Серия YT оснащена функцией автоматической калибровки с простой структурой меню, буквенно-цифровым ЖК-дисплеем для отображения значений процесса и калибровки, а также связью HART для цифровых команд, обратной связи по положению и диагностики через токовую петлю. Четыре прочные кнопки позволяют выполнять локальную настройку. Позиционер предлагает функции фиксации при отказе (fail-freeze) и безопасного положения при отказе (fail-safe), позволяя клапану сохранять последнее положение или переходить в заранее определенное положение при потере электрического или пневматического питания.

Благодаря практически нулевому потреблению воздуха в установившемся режиме и прочному корпусу из алюминиевого сплава, позиционер Rotork YTC создан для энергоэффективности и длительного срока службы. Доступные модели включают YT-1000 (базовый электропневматический), YT-2500 (интеллектуальный позиционер с HART), YT-3300 (продвинутый интеллектуальный позиционер с PST) и YT-3700 (компактный интеллектуальный позиционер).

Технические характеристики

Отрасль применения

Семейство позиционеров Rotork YTC используется в нефтехимии, энергетике, водоочистке, производстве бумаги и общем промышленном управлении технологическими процессами. Он управляет пневматическими линейными и поворотными приводами клапанов как во взрывобезопасных, так и во взрывоопасных зонах. Подходит для регулирования дросселирования, управления вкл/выкл и для применений, требующих тестирования частичного хода для систем противоаварийной защиты.

Распространенные проблемы

• Нет реакции на входной сигнал: Проверьте давление питания (1.4~7 бар) и пневматические соединения. Убедитесь, что входной сигнал находится в диапазоне 4-20 мА.

• Положение клапана не соответствует входному сигналу: Выполните автоматическую калибровку. Проверьте правильность установки направления действия (прямое или обратное). Проверьте соединение обратной связи.

• Нестабильная работа или колебания: Проверьте наличие утечек воздуха в трубках и фитингах. Проверьте параметры ПИД-регулирования. Проверьте чрезмерное трение в уплотнениях клапана или приводе.

• Сбой автоматической калибровки: Проверьте давление питания и пределы хода. Убедитесь, что клапан не заклинивает. Проверьте правильность зацепления рычага обратной связи.

• Утечка воздуха из позиционера: Проверьте уплотнительные кольца, прокладки и диафрагму на износ. Осмотрите золотниковый клапан на наличие загрязнений.

Заменяющие модели

Серия Rotork YTC предлагает несколько моделей для различных требований применения. YT-3300 — это продвинутый интеллектуальный позиционер с возможностью тестирования частичного хода. YT-3700 — это компактный интеллектуальный позиционер с графическим мониторингом и расширенной диагностикой. Серия RTP-4000 — это интеллектуальная платформа позиционеров клапанов нового поколения. Для альтернатив от других производителей перед заказом проверьте монтаж привода, диапазон хода и протокол связи.
