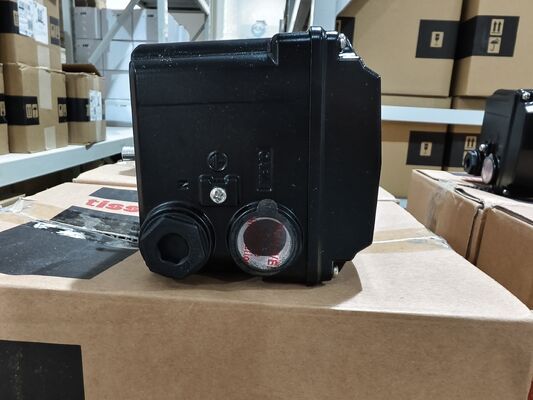

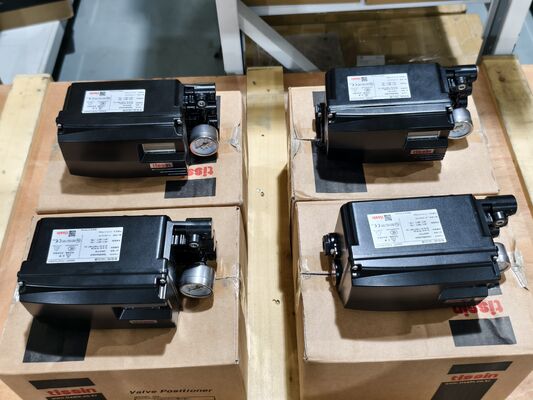

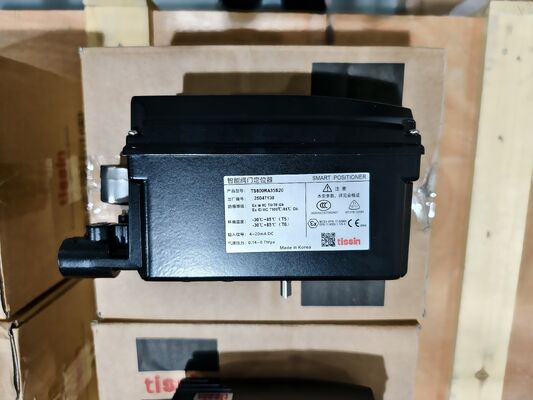

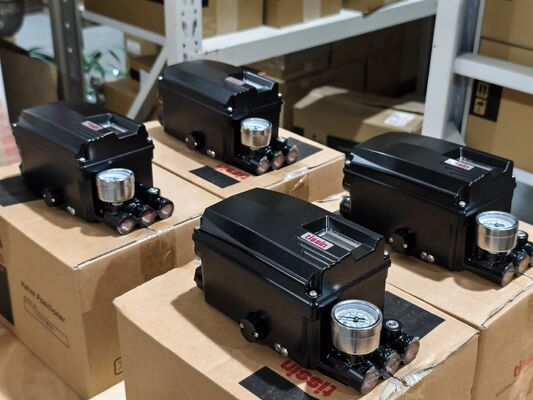

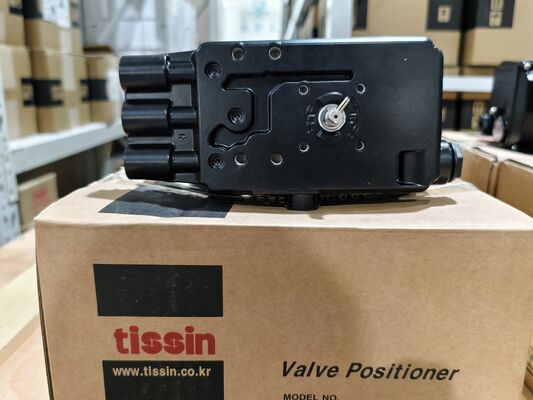

Умный позиционирующий клапан Tissin TS800 с автоматическим настройкой HART 4-20mA и корпусом IP66/NEMA 4X для клапанов управления

Обзор продукции

Tissin TS800 - это умный позиционировщик клапана, который управляет ходом клапана в ответ на входный сигнал 4-20mA от панели управления, DCS или калибровщика.Он принимает сигнал тока и пропорционально регулирует пневматическое давление, подаваемое на приводе клапана, точно контролируя открытие клапана.

Устройство оснащено встроенным микропроцессором, который позволяет автоматическое настройку, управление PID и связь HART.Местный пользовательский интерфейс с ЖК-дисплеем и четырьмя кнопками позволяет быстро и легко калибровыватьПозиционировщик включает в себя функцию частичного теста удара (PST), функцию сигнализации, автоматический / ручной переключатель и возможность самодиагностики.Оборудование IP66/NEMA 4X защищает устройство в требовательных промышленных условиях.

Для улучшения скорости управления клапаном TS800 использует пилотный клапан большого потока.~150 мм) и вращающейся (0~Дополнительные функции включают 4-20mA постоянного тока позиционный передатчик, HART связь (Ver. HART 7) и модули ограничения переключателя.

Технические спецификации

Промышленность применения

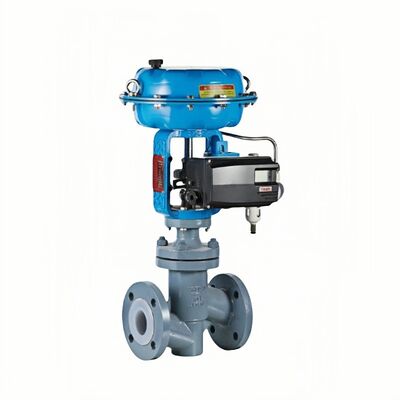

Tissin TS800 используется в нефтехимической промышленности, производстве электроэнергии, обработке воды, бумаге и в области общего контроля промышленных процессов.Он подходит для точного регулирования сжатия пневматических линейных и вращающихся клапанов в требовательных условиях.

Общие проблемы

• Несоответствие входного сигналаЕсли признанный сигналом входа позиционировщика отличается от выхода DCS или калибровщика, проверьте напряжение питания.иЗначения вМеню.

• Охота или колебанияЕсли охота происходит из-за высокого трения клапана, увеличить значение мертвой полосы в пределах разрешенного полевого диапазона.

• Ошибка EEPROM: Проверьте, установлен ли позиционер слишком высоко или слишком низко. Проверьте, установлен ли он слишком далеко от привода (проверьте угол работы).Проверить, не вышли ли из положения механизм потенциометра и главный механизм из-за сильных вибраций или внешнего удара.

• Ответ на входный сигнал отсутствует: Проверьте давление подачи в пределах 140 ~ 700 кПа. Проверьте, что пневматические соединения безопасны. Проверьте установку рычага обратной связи.

• Медленная реакция клапанаЕсли размер привода слишком большой, значение TbL устанавливается на TbL 4 (LLS).

Заменяющие модели

Tissin TS800 - это платформа для позиционирования интеллектуальных клапанов текущего поколения.Серия TS800 предлагает безопасные и взрывостойкие варианты CSAДля альтернатив между поставщиками, проверьте установку привода, дальность движения и протокол связи перед заказом.
