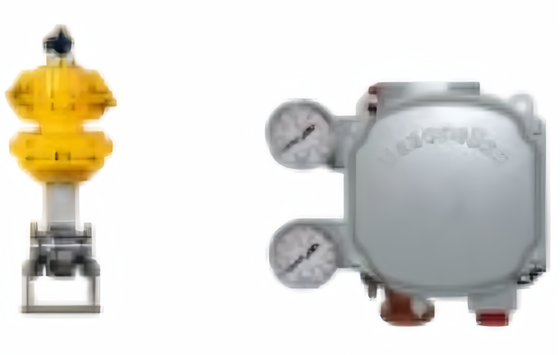

Masoneilan SVI1000 Цифровой позиционировщик клапана HART 4-20mA

Обзор продукта

Masoneilan SVI1000 — это цифровой позиционер клапана с поддержкой HART, 4-20 мА, предназначенный для пневматических клапанов одинарного действия. Он использует проверенную бесконтактную технологию магнитного датчика обратной связи, устраняя механические соединения и связанный с ними износ. Позиционер питается от контура, внешнее питание не требуется.

Настройка выполняется с помощью локального интерфейса с кнопками и светодиодными индикаторами, следуя принципу «одна кнопка — одна функция». Большинство регулирующих клапанов можно настроить и откалибровать менее чем за пять минут. Устройство поддерживает HART Revision 5 или Revision 7, выбираемые в полевых условиях. Для индикации положения доступны два встроенных твердотельных переключателя. Универсальная конструкция крепления подходит как для линейных, так и для поворотных клапанов.

Технические характеристики

Отрасли применения

Masoneilan SVI1000 используется в энергетике, химической промышленности, нефтепереработке, нефтехимии, а также в нефтегазовой отрасли. Ключевые области применения включают паровые турбогенераторы, конденсаторы, градирни, котлы-утилизаторы, дистилляцию, гидрокрекинг, каталитический крекинг, смешивание, целостность трубопроводов и компрессию газа. Его простая настройка и надежная магнитная обратная связь делают его хорошо подходящим для рутинного регулирования дросселирования на пневматических клапанах одинарного действия.

Распространенные проблемы

• Позиционер не реагирует на входной сигнал: проверьте, находится ли давление питания в пределах 20-100 фунтов на квадратный дюйм, и надежно ли подключены пневматические соединения. Убедитесь, что режим устройства установлен на «Нормальный».

• Клапан реагирует медленно или не реагирует вовсе: убедитесь, что заданное значение давления воздуха превышает конечное значение пружины плюс 10 фунтов на квадратный дюйм. Для приводов большого объема проверьте, что просадка давления при заполнении составляет менее 15%.

• Предупреждение об ошибке положения: выполните проверку характеристик клапана с помощью SVI1000 Basic DTM. Проверьте уплотнения, налипание на шток или трение привода. Выполните автонастройку или ручную настройку.

• Недостаточное питание (все светодиоды погасли): входной ток ниже 3,85 мА. Увеличьте ток контура до 4 мА для калибровки и диагностики.

• Ошибка калибровки: калибровка входного датчика вышла за допустимые пределы. Используя прецизионное измерительное оборудование, выполните калибровку в соответствии с граничными значениями.

• Сбой оборудования (SelfCheckError): отключите питание на две минуты и перезапустите. Сбросьте сигнал тревоги через ValVue или HART Host. Если сбой сохраняется, замените электронный модуль.

Заменяющие модели

Masoneilan SVI1000 — это базовый цифровой позиционер. Для применений, требующих расширенной диагностики клапанов, более высокой пропускной способности или функций безопасности с уровнем SIL, серии SVI II AP или SVI3 являются следующими вариантами из той же линейки продуктов. Для альтернатив от других производителей перед заказом проверьте монтаж привода, диапазон хода и протокол связи.
