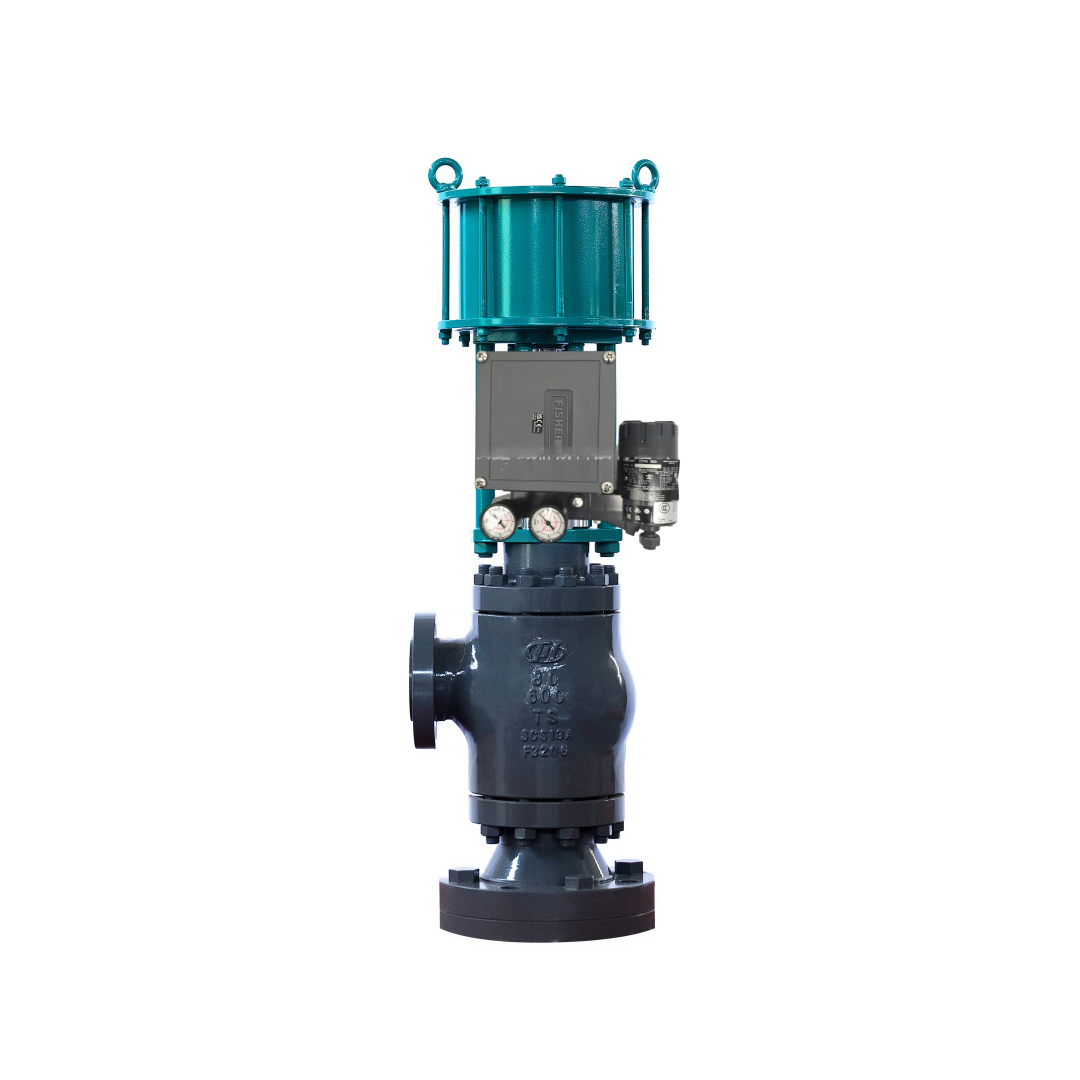

Электропневматический позиционировщик клапанов серии Fisher 3582i 4-20mA для клапанов управления

Обзор продукции

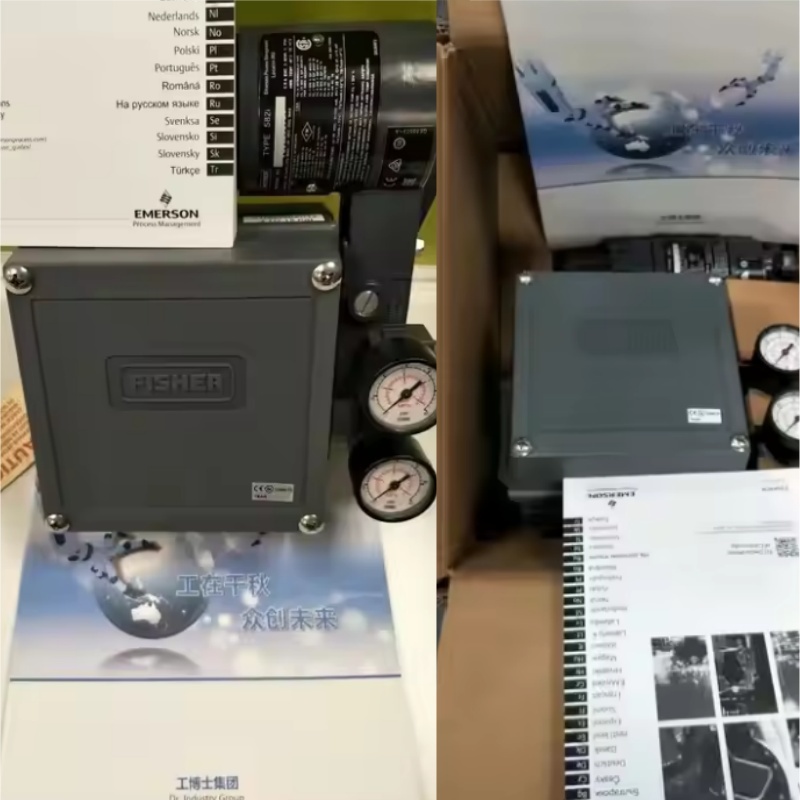

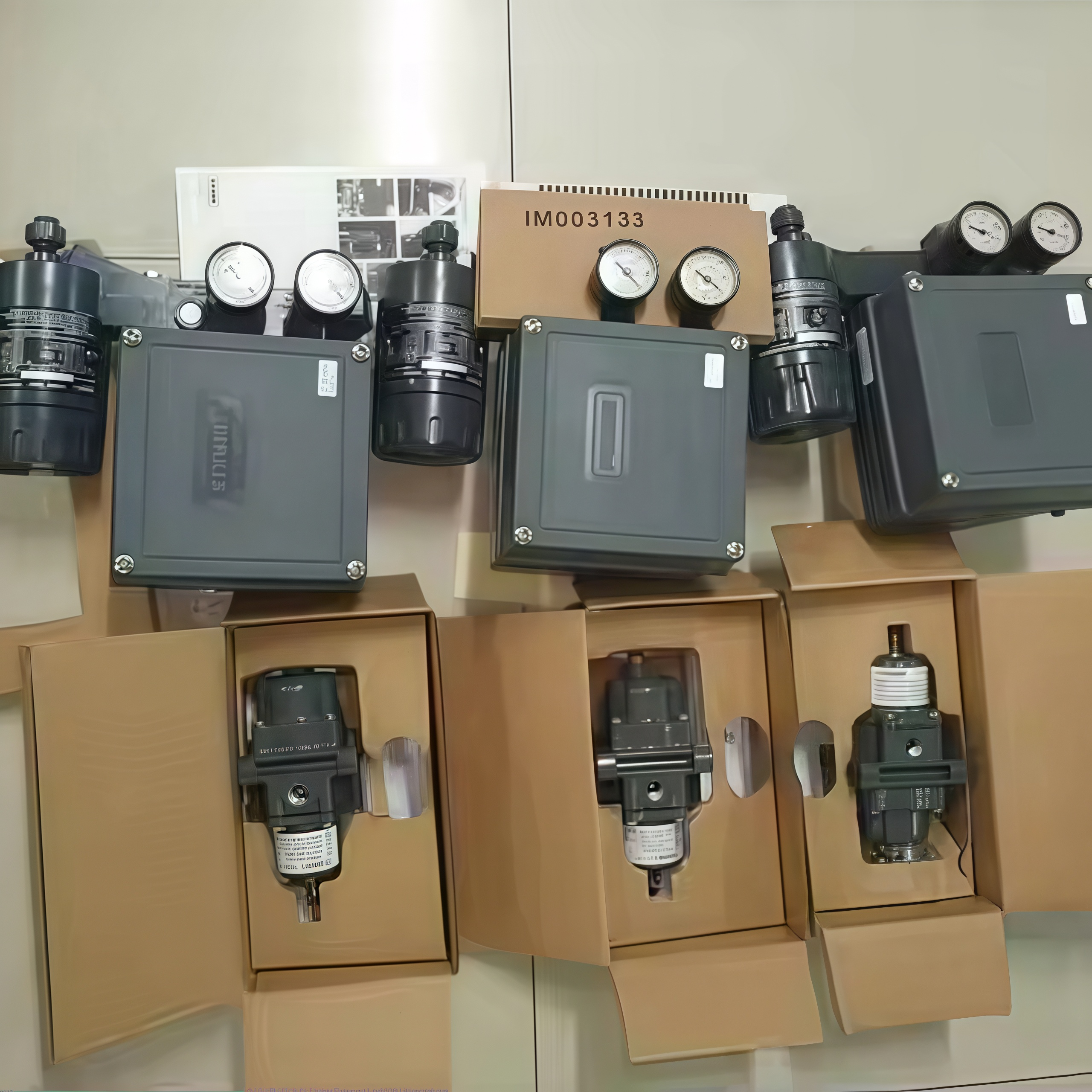

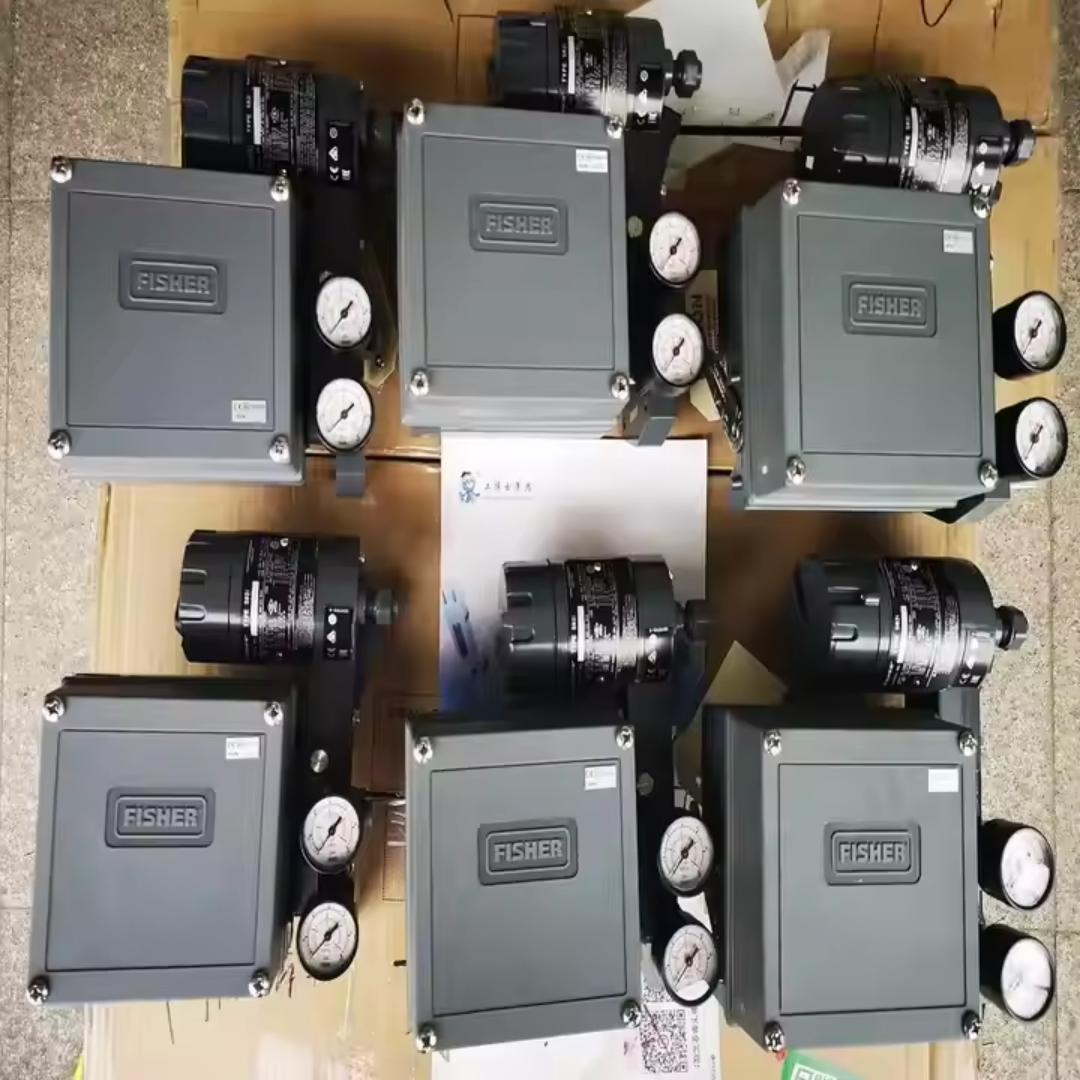

Фишер 3582i - это электропневматический позиционирующий клапан, предназначенный для сборки клапанов управления скользящим стволом с диафрагмой.Он состоит из 582i электропневматического преобразователя, установленного на 3582 пневматическом позиционирователе клапанаПреобразователь принимает входный сигнал постоянного тока и производит пропорциональный пневматический выход через расположение сопла/флапера. Этот выход затем питает пневматический позиционировщик,исключение необходимости в отдельно установленном преобразователе.

Прибор обеспечивает точное положение ствола клапана пропорционально входному сигналу постоянного тока.Это проверенный на практике дизайн, известный своей быстрой реакцией и способностью выдерживать вибрации, встречающиеся в большинстве растительных условий.Низкое потребление воздуха в устойчивом состоянии способствует эффективной работе.

Настройки нуля и протяженности доступны с удаленным крышкой, с помощью отвертки и ключа.Изменения давления подачи и нагрузки клапана оказывают минимальное влияние на работу позиционераМатериалы корпуса, компонентов и уплотнителей выбраны для устойчивости к суровым условиям, а позиционер очищает внутренние части для дополнительной защиты.

Технические спецификации

Промышленность применения

3582i используется с диафрагмой, скользящей стволовой клапанами управления в процессной промышленности.Регулируемый диапазон нуля и протяженности позволяет использовать все стандартные входные сигналыПоскольку устройства из одного семейства позиционировщиков охватывают различные приложения управления, основные требования к запасу запасных частей упрощаются.

Общие проблемы

• Позиционировщик не реагирует на входный сигнал: Проверьте давление подачи и пневматические соединения.

• Положение ствола клапана не соответствует входному сигналу: Проверьте калибровку нуля и протяженности, убедитесь, что положение подшипника соответствует ходу и действию привода.

• Нерегулярная работа или колебания: Проверка на наличие утечек воздуха в трубах и фитингах. Проверка на наличие чрезмерного трения в клапане или приводе.

• Колебания давления питания влияют на положение3582i предназначен для минимизации влияния изменений давления подачи, но экстремальные колебания все равно могут вызвать проблемы.

Заменяющие модели

Для новых установок, требующих цифровой связи и диагностики,цифровые контроллеры клапанов DVC6200 или DVC2000 являются современными эквивалентами из той же линейки продуктовПреобразователь 582i может быть установлен на существующем пневматическом позиционирователе 3582 для его модернизации до конфигурации 3582i,Хотя это может потребовать изменения монтажа позиционера и диапазона входного сигналаДля альтернатив между поставщиками, проверьте монтаж привода, дальность движения и совместимость входного сигнала перед заказом.
