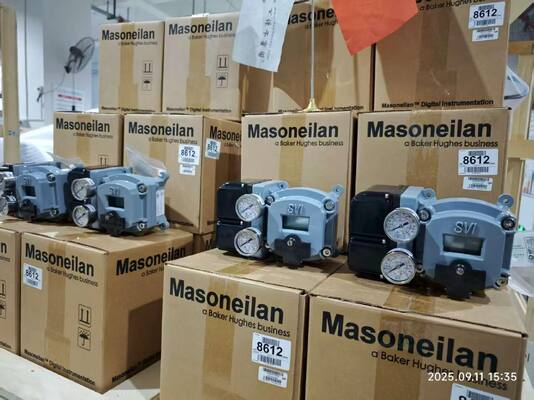

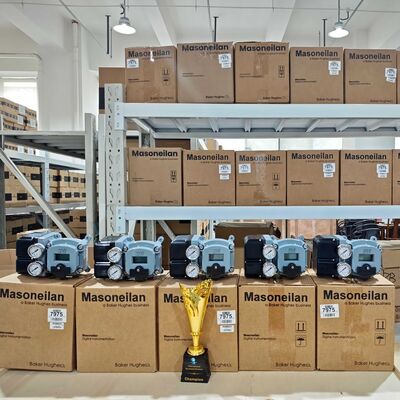

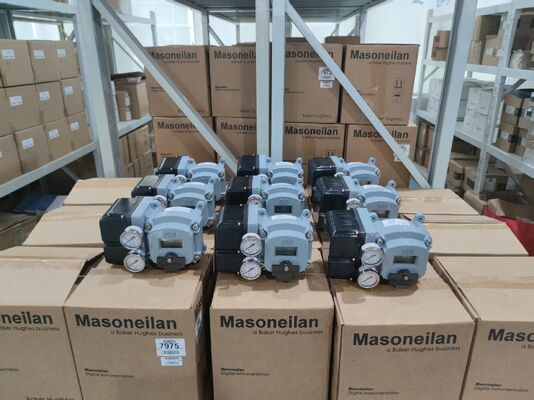

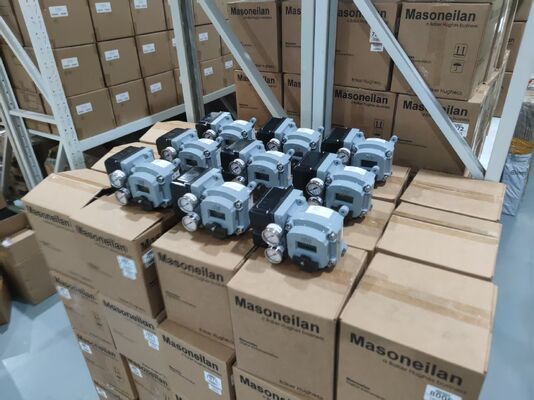

Цифровой позиционер клапана Masoneilan серии SVI II HART 4-20 мА для регулирующих клапанов

Обзор продукта

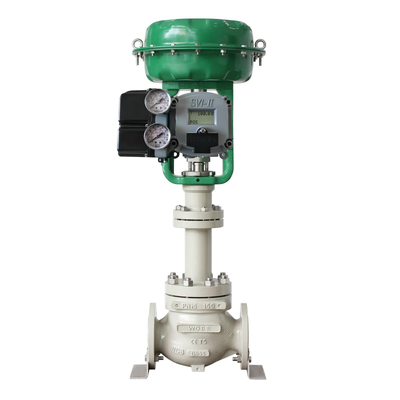

Masoneilan SVI II — это 32-разрядный цифровой позиционер клапана на базе микропроцессора с локальным интерфейсом, который управляет пневматическим приводом с помощью двухпроводного управляющего сигнала 4-20 мА. Он обеспечивает двунаправленную связь по протоколу HART, поддерживая HART 5 или 7 через 4-20 мА. Универсальная конструкция позволяет легко заменить существующие аналоговые позиционеры на пневматических приводах Masoneilan или других производителей, как одностороннего, так и двустороннего действия.

Технология бесконтактного определения положения считывает данные через корпус — никакие механические движущиеся части не попадают в основную полость корпуса, что продлевает срок службы. ЖК-дисплей и кнопки могут работать во всех сертифицированных опасных средах, а ввод в эксплуатацию осуществляется быстро и точно с помощью методов автоматической остановки и автонастройки. Одна конструкция подходит как для поворотных, так и для линейных применений, удаленных или локальных.

Технические характеристики

Отрасль применения

Masoneilan SVI II используется в производстве электроэнергии, нефтепереработке, нефтехимии, нефтегазовой отрасли (средний и верхний сегменты). Ключевые области применения включают паровые турбогенераторы, конденсаторы, градирни, реакторные здания, турбинные здания, котлы-утилизаторы, вспомогательное оборудование, дистилляцию, гидрокрекинг, каталитический крекинг, вторичное смешивание, гашение и фракционирование, компрессию зарядного газа, сепарацию, операции по обеспечению целостности трубопроводов, обезвоживание, охлаждение, сжижение, погрузку и отгрузку, регазификацию и компрессию.

Распространенные проблемы

• Автонастройка не завершается: Измеренное трение превышает 30% от силы пружины или клапан заметно колеблется вокруг заданного значения. Запустите автонастройку с настройками агрессивности 2 или 4 или выполните ручную настройку, убедившись, что коэффициент интегрального усиления (I) установлен минимум на 100.

• Колебания положения — быстрые: Уменьшите усиление (P) и (Padj) на 50% инкрементами до прекращения колебаний.

• Колебания положения — медленные: Увеличьте усиление (P) и (Padj) на 5% инкрементами до уменьшения колебаний. Уменьшите коэффициент интегрального усиления (I) на 25%, пока положение не станет плоской линией.

• Трение клапана превышает 25% диапазона пружины: Увеличьте коэффициент интегрального усиления (I) на 25%, пока колебания не растянутся до плоской линии. Установите параметр DeadZone на 0,25%.

• SelfCheckError (аппаратный сбой): Отключите питание устройства на две минуты и перезапустите. Сбросьте сигнал тревоги с помощью ValVue или HART Host. Если сбой сохраняется, замените устройство в сборе или модуль электроники.

Заменяющие модели

Masoneilan SVI3 AP — это цифровой позиционер клапана следующего поколения из той же линейки продуктов. Он оснащен кронштейнами из нержавеющей стали для любой комбинации клапанов/приводов и полностью обратно совместим с кронштейнами SVI II AP и SVI1000. Для альтернатив от других производителей проверьте монтаж привода, диапазон хода и протокол связи перед заказом.
