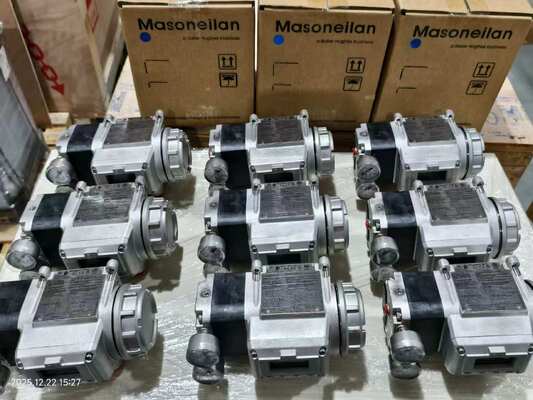

Masoneilan SVI3 Цифровой позиционирующий клапан третьего поколения HART 7 для клапанов управления

Обзор продукта

Masoneilan SVI3 — это цифровой позиционер клапана третьего поколения от Baker Hughes. Он управляет пневматическими приводами с помощью двухпроводного управляющего сигнала 4-20 мА с поддержкой связи HART 7. Основанный на более чем 20-летнем опыте проверенной в полевых условиях технологии определения положения клапана, он использует передовые алгоритмы управления и диагностики, а также бесконтактное определение положения для обеспечения точного, отзывчивого и надежного позиционирования.

Бесконтактное определение положения считывает данные через корпус, поэтому никакие механические движущиеся части не попадают в основную полость корпуса. Диапазон рабочих температур расширен до -55°C для арктических условий. Выдающейся особенностью является функция Smart Cal — настройка и калибровка одной кнопкой, что упрощает ввод в эксплуатацию. Локальный пользовательский интерфейс включает графический дисплей с высоким контрастом и кнопки, предназначенные для работы во взрывоопасных зонах. Устройство интегрируется со всеми ведущими системами управления через поддержку DTM и EDD.

SVI3 включает 19 новых онлайн-диагностик клапана, которые непрерывно отслеживают состояние клапана во время работы. На устройстве хранится до 1 года диагностических данных, что позволяет анализировать тенденции до того, как проблемы повлияют на работу установки. Стационарное потребление воздуха снижено на 40% по сравнению с предыдущими поколениями, в то время как подача воздуха улучшена на 15% для более быстрого срабатывания.

Технические характеристики

Отрасль применения

Masoneilan SVI3 используется в энергетике, нефтепереработке, нефтехимии, нефтегазовой отрасли среднего звена и нефтегазовой отрасли верхнего звена. Ключевые области применения включают паровые турбогенераторы, конденсаторы, градирни, реакторные здания, турбинные здания, котлы-утилизаторы, вспомогательное оборудование, дистилляцию, гидрокрекинг, каталитический крекинг, вторичное смешивание, гашение и фракционирование, компрессию зарядного газа, сепарацию, операции по обеспечению целостности трубопроводов, обезвоживание, охлаждение, сжижение, погрузку и отгрузку, регазификацию и компрессию.

Распространенные проблемы

• Smart Cal не завершается: Проверьте, находится ли давление питания в пределах 20-120 фунтов на квадратный дюйм. Убедитесь, что пределы хода клапана находятся в пределах номинального диапазона. Убедитесь, что клапан не заклинивает и не заедает.

• Осцилляция или цикличность положения: Проверьте наличие эффекта «прилипания-скольжения». Если циклы положения значительно превышают циклы уставки, позиционер может вызывать цикличность. Проверьте наличие блокирующего ход клапана маховика, сломанного штока или отсоединенных компонентов обратной связи по положению.

• Сбой связи с портативным устройством HART: Убедитесь в достаточном сопротивлении контура. Проверьте, соответствует ли напряжение на клеммах требованиям соответствия (9 В пост. тока при 20 мА, 11 В пост. тока при 4 мА).

• Ошибка низкого питания (LOW_POWER): Входной ток ниже 3,15 мА. Увеличьте ток контура до 4 мА для калибровки и диагностики.

• TuneERR появляется после автонастройки: Может потребоваться ручная настройка. Обратитесь к разделу устранения неполадок в руководстве по эксплуатации.

• SelfCheckError или аппаратный сбой: Отключите питание на две минуты и перезапустите. Сбросьте сигнал тревоги с помощью ValVue или HART Host. Если сбой сохраняется, замените электронный модуль.

Заменяемые модели

Masoneilan SVI3 является прямой заменой SVI II AP и SVI1000. Он оснащен монтажными кронштейнами из нержавеющей стали для любой комбинации клапана/привода и полностью обратно совместим с монтажными кронштейнами SVI II AP и SVI1000. Для пользователей SVI II AP модернизация относительно проста — существующий монтаж может быть использован, и может потребоваться только регулировка подключения воздуха/трубок. Для альтернатив от других производителей перед заказом проверьте монтаж привода, диапазон хода и протокол связи.
