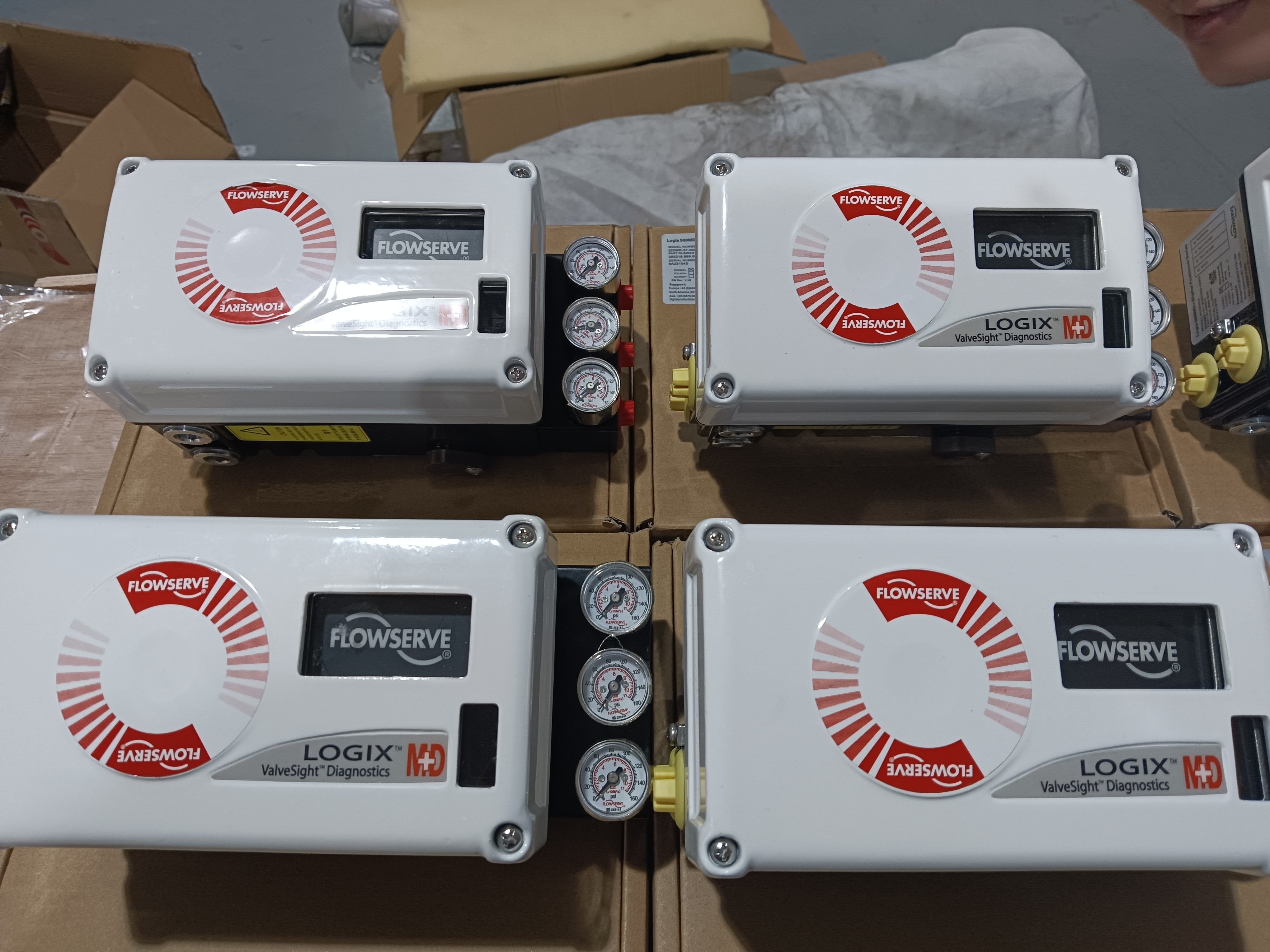

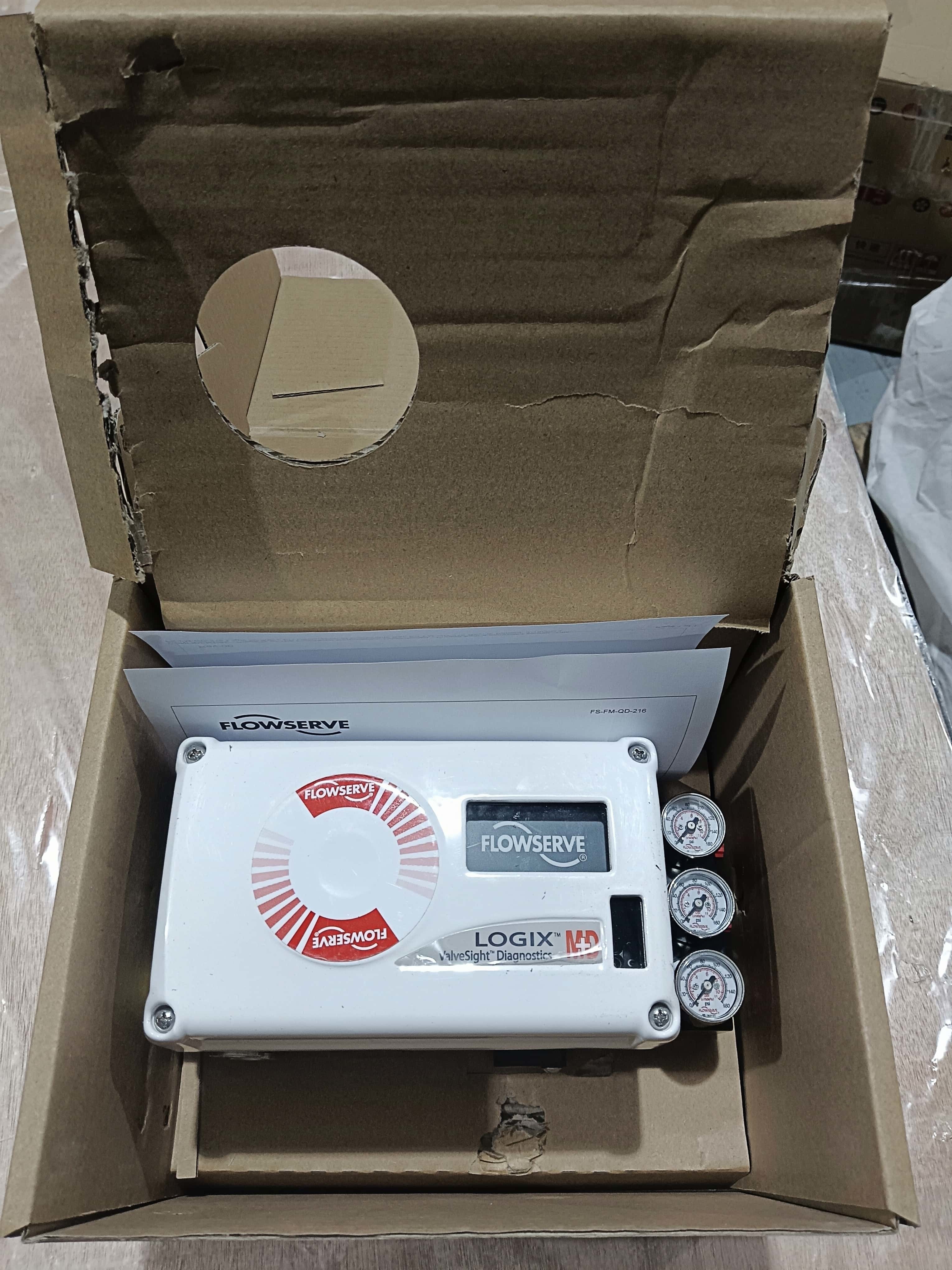

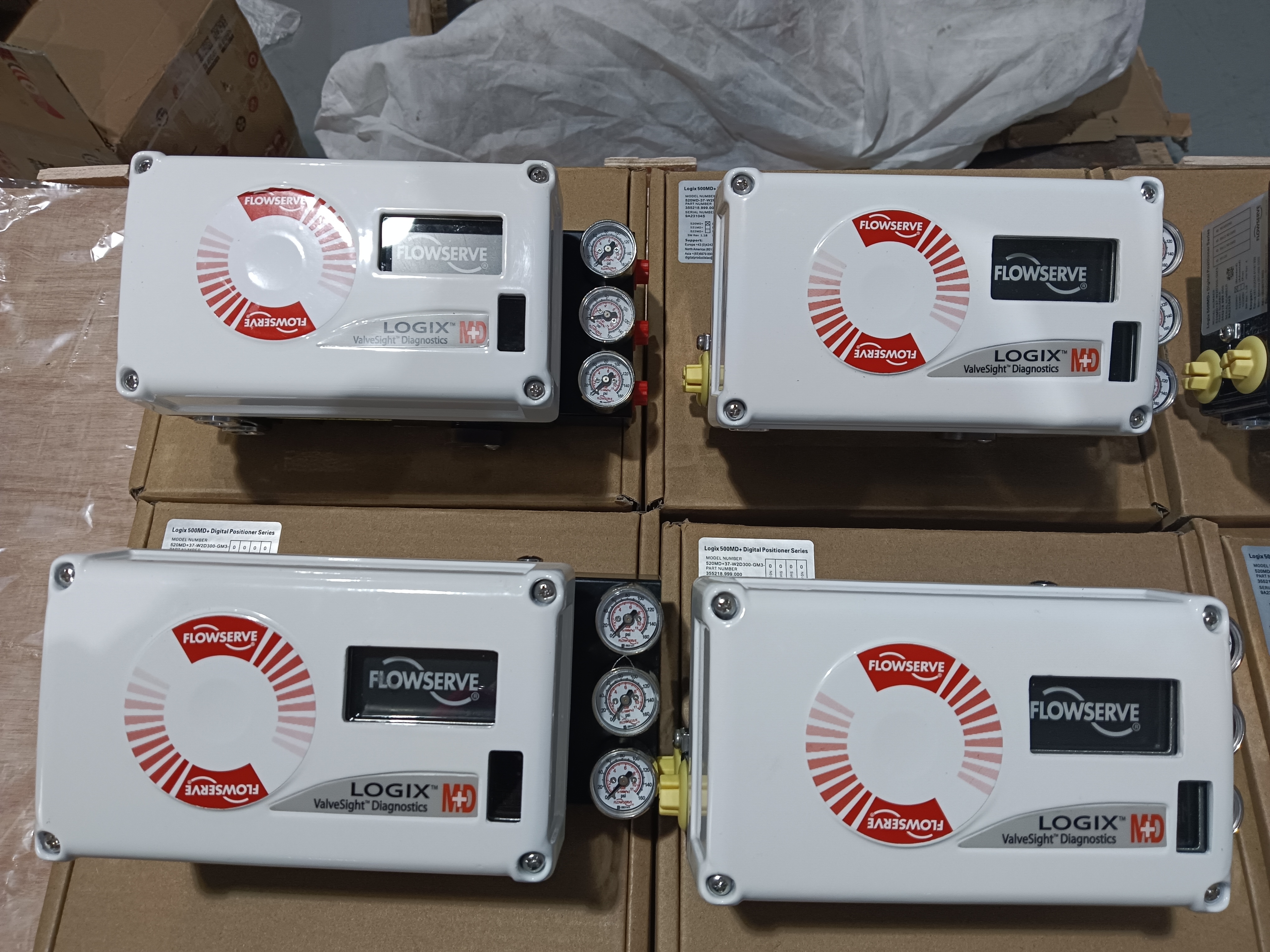

Цифровой позиционер клапана Flowserve Logix 520MD HART 4-20 мА для регулирующих клапанов

Обзор продукта

Цифровой позиционер Flowserve Logix 520MD предназначен для точного управления пневматическими приводами. Он использует двухпроводной управляющий сигнал 4-20 мА с поддержкой протокола HART (HART 5, 6 и 7) для преобразования входных сигналов в пневматические выходы как для поворотных, так и для линейных приводов. Позиционер сочетает в себе превосходные функции позиционирования и настройки с удобной настройкой и мощными инструментами диагностики.

520MD использует многопараметрический алгоритм настройки коэффициента усиления, который позволяет выполнять большие ступенчатые изменения с минимальным перерегулированием, сохраняя при этом разрешение для реагирования на очень малые ступенчатые изменения. Процедура автонастройки циклически изменяет привод для получения измеренной реакции и выбирает значения коэффициента усиления, обеспечивающие соответствующую производительность привода. Селектор модификатора усиления может увеличивать или уменьшать рассчитанное усиление для оптимальной производительности.

Конфигурация осуществляется с помощью простых настроек DIP-переключателей для режима настройки и других распространенных настроек. Для индивидуальных требований наборы настроек могут быть изменены с помощью портативного устройства или программного обеспечения ValveSight для размещения широкого спектра размеров и типов приводов. Устройство имеет двухступенчатую конструкцию управления для более быстрого времени отклика и более точного управления при низком потреблении воздуха.

Технические характеристики

Отрасль применения

Flowserve Logix 520MD используется в нефтегазовой, химической, энергетической, водоочистной и фармацевтической промышленности. Ключевые области применения включают управление трубопроводами и приводами, позиционирование клапанов реакторов, автоматизацию байпаса турбин, регулирование расхода на установках и гигиенические операции с клапанами. Его сертифицированный рейтинг для опасных зон делает его пригодным для требовательных технологических сред.

Распространенные проблемы

• Нет мигания светодиода: Ток ниже 3,6 мА или неправильная полярность подключения. Убедитесь, что ток питания составляет не менее 3,6 мА, и проверьте полярность.

• Нестабильная связь: Проблемы с сигналом HART. Убедитесь, что полоса пропускания источника тока ограничена 25 Гц. Проверьте длину и импеданс кабеля. Используйте совместимый барьер искрозащиты.

• Устройство не реагирует на аналоговые команды: Устройство находится в режиме цифрового управления или произошла ошибка калибровки. Переключите режим управления на аналоговый. Перекалибруйте устройство.

• Показание положения клапана не соответствует ожиданиям: Неправильное положение датчика положения (не на 180 градусов), не откалиброванный ход, активен MPC или активна пользовательская характеризация. Переместите датчик. Откалибруйте ход.

• Положение полностью открыто или закрыто, не реагирует на команду: Не откалиброванный ход, не подключен внутренний контур датчика Холла, неправильно установлен режим действия воздуха, перепутаны трубки или проблема с преобразователем I/P.

• Требуется калибровка трения: Калибровка трения не выполнялась с момента сброса настроек до заводских. Выполните калибровку трения с помощью меню дисплея, портативного устройства или DTM.

Заменяющие модели

Серия Flowserve Logix 520MD представляет собой зрелую платформу цифровых позиционеров. Для применений, требующих дополнительного уровня целостности безопасности, вариант Logix 520MD+ предлагает расширенные функции. Для новых установок Logix 3200MD и Logix 3800MD являются альтернативными моделями в рамках того же семейства продуктов. Для альтернатив от других производителей перед заказом проверьте монтаж привода, диапазон хода и протокол связи.
