Интеллектуальный контроллер клапанов серии Neles ND7000 HART 4-20mA для клапанов управления

Обзор продукта

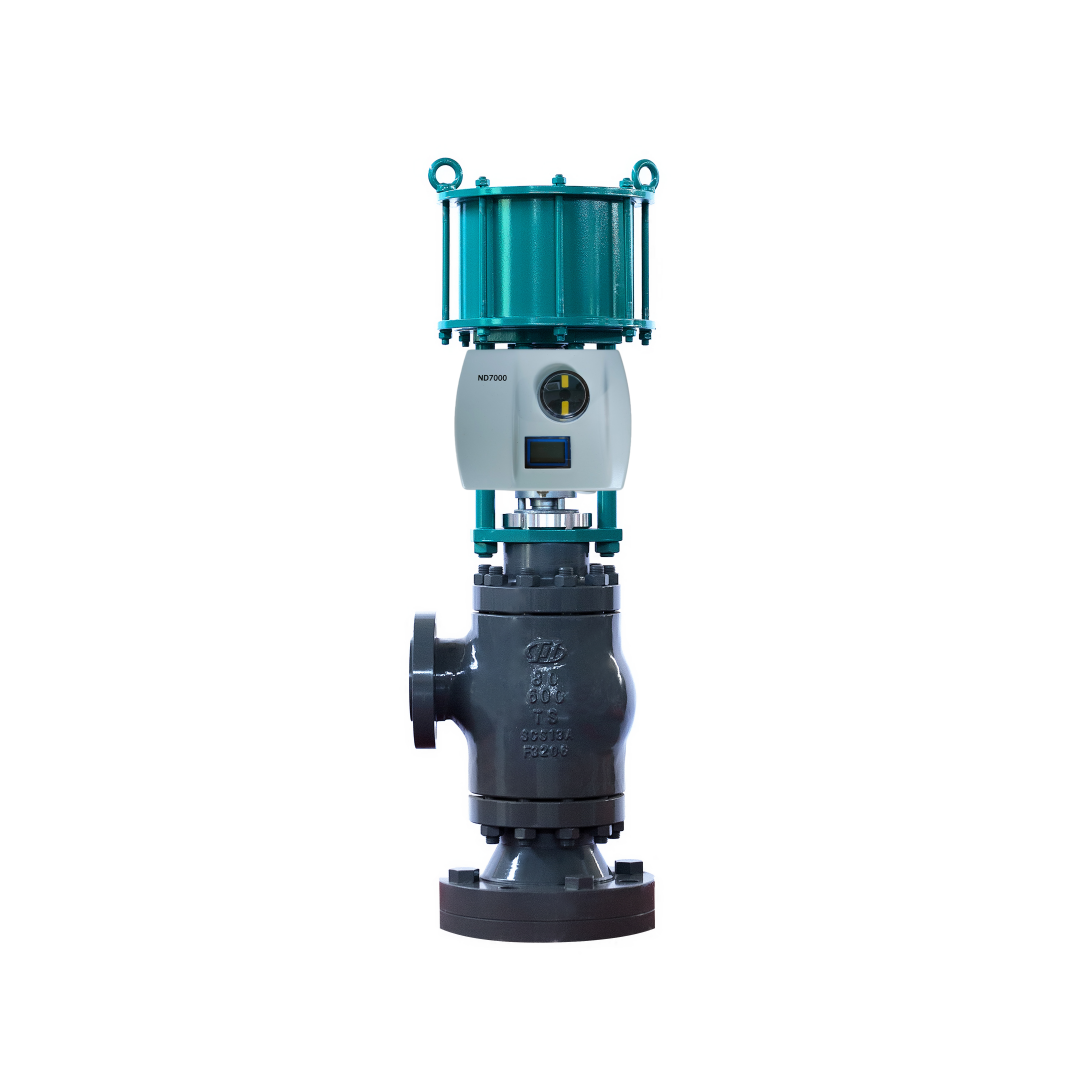

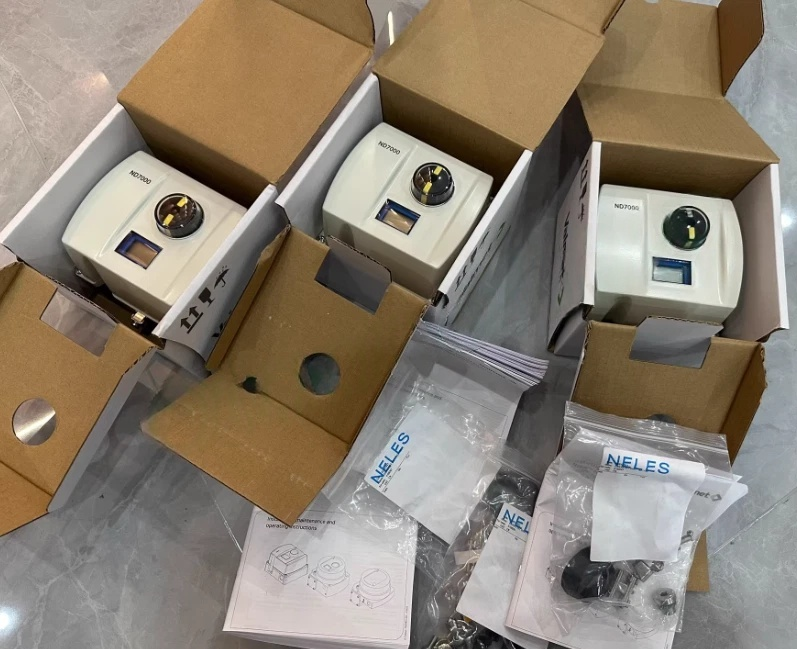

Neles ND7000 — это интеллектуальный контроллер клапана на базе микроконтроллера, предназначенный для работы с любым приводом клапана и во всех отраслях промышленности. Это устройство с питанием 4-20 мА, которое непрерывно сравнивает входной командный сигнал с фактическим положением клапана и соответствующим образом регулирует привод. ND7000 — это интеллектуальный, надежный и перспективный позиционер с пожизненной поддержкой.

Устройство использует бесконтактное измерение положения клапана, поэтому в цепи обратной связи отсутствуют механически изнашивающиеся детали. Он поддерживает как поворотные, так и линейные клапаны, и одно и то же устройство может использоваться для односторонних и двусторонних приводов. Пусконаладка проста с помощью локального пользовательского интерфейса (LUI) или удаленной конфигурации DTM/EDD. Функция калибровки в 1 точку позволяет устанавливать устройство на клапаны, находящиеся в процессе эксплуатации, без нарушения работы.

ND7000 сертифицирован SIL 2 компанией TÜV в соответствии с IEC 61508. Он оснащен базовой диагностикой устройства, включая самодиагностику, тренд отклонений, счетчики и расширенные автономные тесты. Устройство разработано для работы в суровых условиях окружающей среды благодаря прочной модульной конструкции, отличным температурным характеристикам, а также устойчивости к вибрации и ударам.

Технические характеристики

Отрасль применения

Neles ND7000 используется в нефтегазовой, химической, энергетической, горнодобывающей промышленности и в области промышленной автоматизации. Устройство может быть интегрировано со всеми основными системами DCS и поддерживает монтажные комплекты для любых сторонних приводов. Оно полностью совместимо с системами и оборудованием различных производителей.

Распространенные проблемы

• Изменение уставки положения клапана не влияет на положение привода: Проверьте давление питания (может быть слишком низким), заедание золотникового клапана, неправильные параметры конфигурации, заедание привода или клапана, неправильное подключение сигнальных проводов или отсутствие калибровки.

• Привод переходит в крайнее положение при небольшом изменении входного сигнала: Неправильные трубки между контроллером и приводом. Проверьте настройки параметров PFA и ROT.

• Неточное позиционирование: Загрязнение золотникового клапана, слишком высокая нагрузка на привод, слишком низкое давление питания, неисправность золотника или датчиков давления, или утечка в приводе.

• Перерегулирование или слишком медленное позиционирование: Измените значение PERF, загрязнение золотникового клапана, слишком маленькая трубка подачи воздуха или загрязнение фильтра подачи воздуха.

Заменяющие модели

Neles ND7000 — это зрелая платформа интеллектуального контроллера клапана. Серия ND9000 является обновлением следующего поколения с расширенной диагностикой и опциями полевой шины. ND7000 служит прямой заменой устаревших позиционеров NE700/NP700. Для альтернатив от других поставщиков проверьте монтаж привода, диапазон хода и протокол связи перед заказом.
