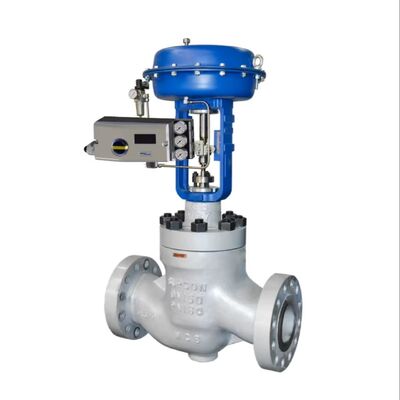

Электропневматический позиционер клапана Samson серии 3730-3 HART для регулирующих клапанов

Обзор продукции

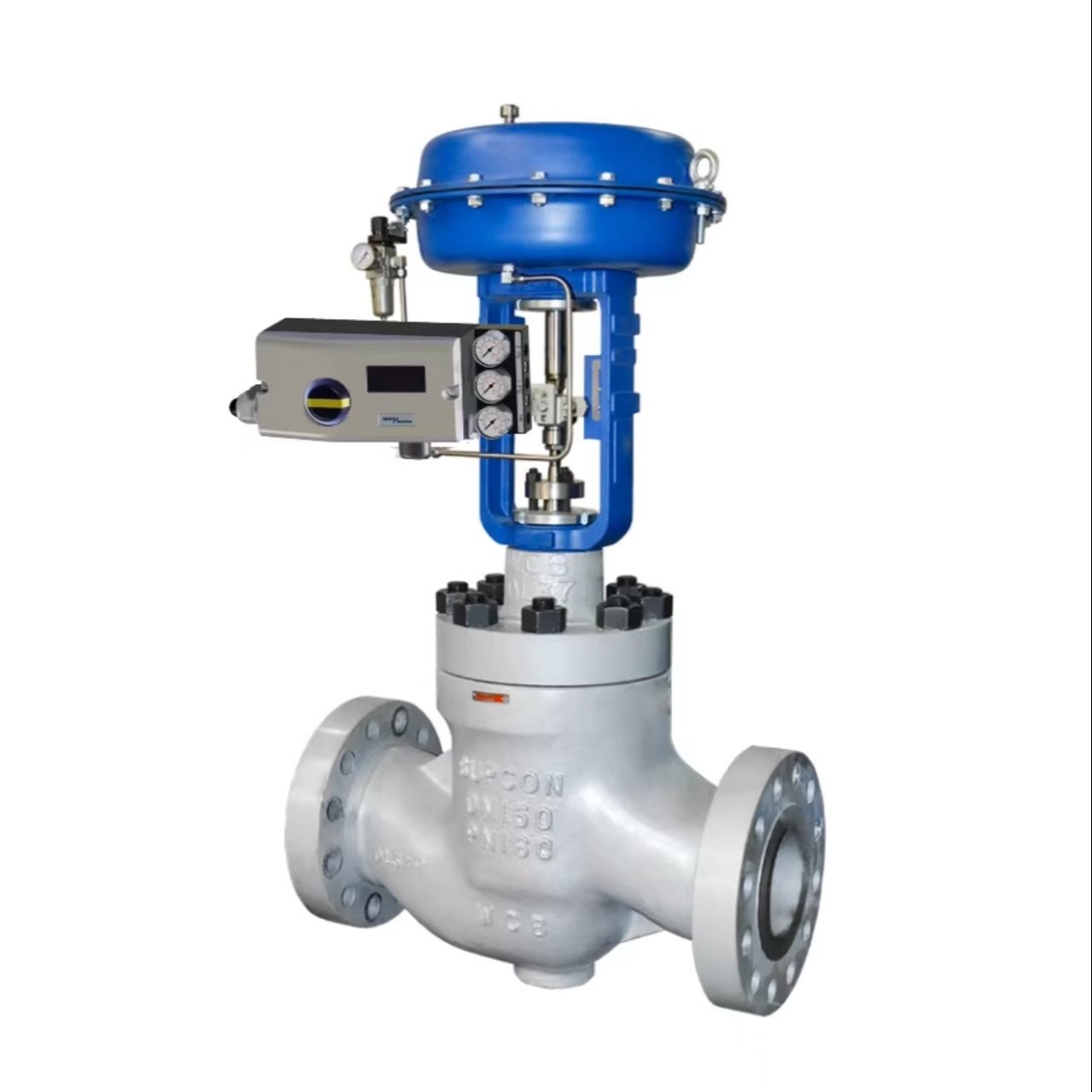

Samson 3730-3 - это электропневматический позиционирующий клапан с HART-коммуникацией, предназначенный для установки на пневматические клапаны управления.Это однодействующий или двудействующий позиционировщик, который сравнивает входный сигнал управления от системы управления с фактическим движением клапана или углом вращения, затем выводит соответствующий пневматический сигнал к приводу.

Позиционировщик самокалибрируется и автоматически адаптируется к управляющему клапану и пневматическому приводу.так что на него не влияет механическое износ трансмиссииУстройство предлагает четыре различных режима инициализации для автоматического запуска.включая режим "Sub" (замена), который позволяет запускать позиционирующий прибор в чрезвычайных ситуациях, когда установка работает без перемещения клапана.

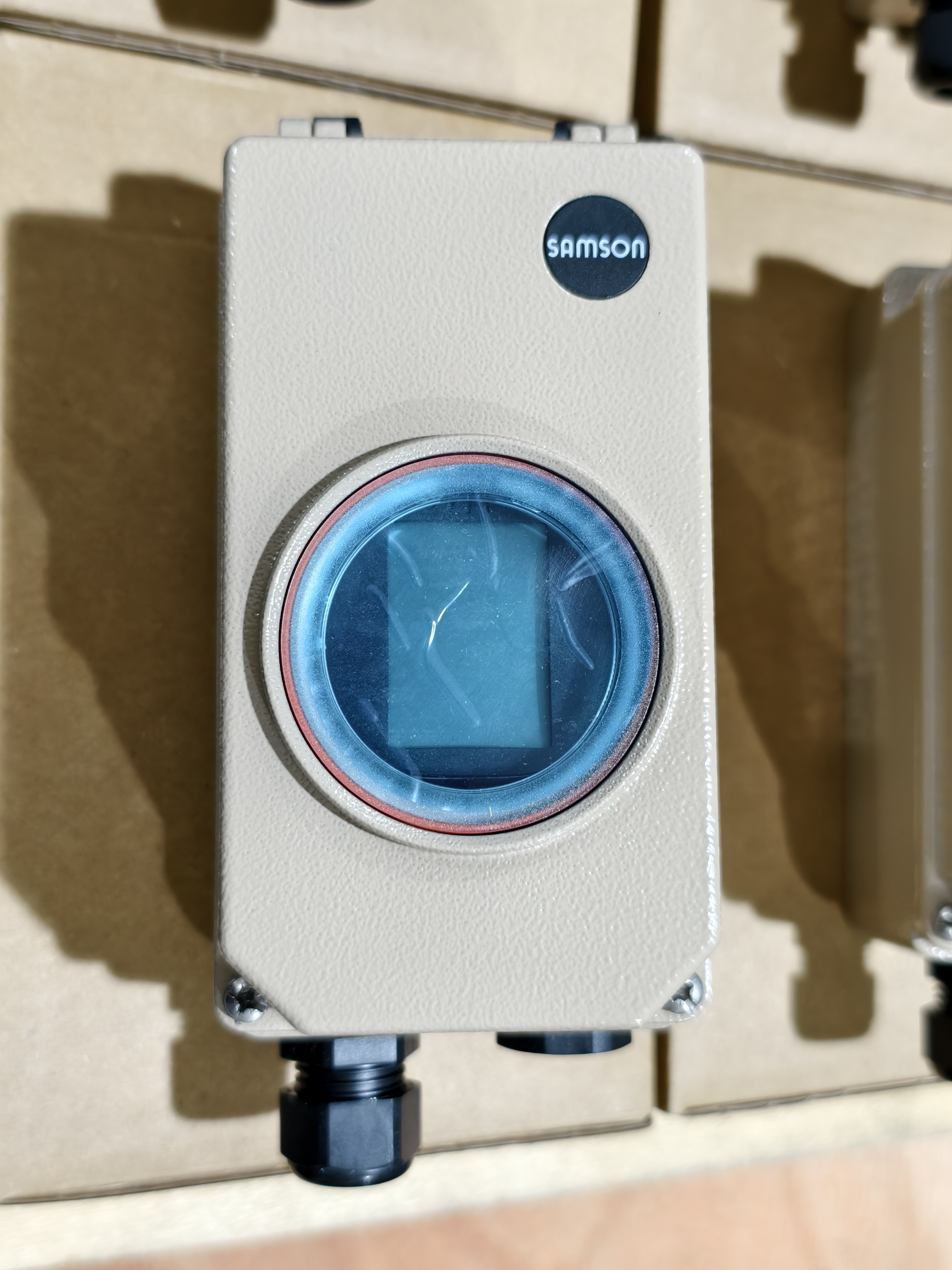

Все параметры хранятся в неплавучей EEPROM-памяти, защищенной от отключения питания.ЖК-дисплей можно читать в любом положении установки благодаря вращающемуся направлению чтенияКонфигурация выполняется с помощью простой операции с одной кнопкой, управляемой меню, или с помощью ПК с использованием программного обеспечения TROVIS-VIEW через серийный интерфейс SSP.

Технические спецификации

Промышленность применения

Самсон 3730-3 используется в химической и нефтехимической обработке, производстве электроэнергии, целлюлозе и бумаге, и общей промышленной автоматизации.сложные условия окружающей средыИнтегрированная диагностика EXPERTplus позволяет осуществлять предсказуемое обслуживание клапанов управления.

Общие проблемы

• Ошибка инициализации: Проверьте давление подачи в пределах 1,4 ~ 7 бар. Проверьте, что датчик движения правильно подключен и клапан не застрял.

• Ошибка калибровки: нулеваяНулевая точка не в пределах досягаемости.

• Ошибка состояния связи: Проверьте проводку связи HART. Убедитесь, что сопротивление нагрузки находится в пределах спецификации (410 Ω). Проверьте наличие ошибок перегрузки, рамки или паритета в буфере связи.

• Позиционировщик не реагирует на входный сигнал: Проверьте давление питания и пневматические соединения.

• Клапан не достигает конечного положения: Проверьте, что ограничение выходного давления не слишком низкое. Проверьте на наличие утечек воздуха в трубе и приводе.

• Сбой датчика температуры: Измерение температуры не удалось. Точность диагностики может быть снижена.

Заменяющие модели

Самсон 3730-3 будет прекращен в ближайшем будущем.что это умный позиционировщик следующего поколения с HART 7 связи и оптимизированной EXPERTplus диагностики клапанаTROVIS 3730-3 оснащен бесконтактным внутренним датчиком положения, потребление воздуха вдвое меньше, чем в предыдущих версиях, и использует те же элементы крепления, что и 373x серии.Другие модели серии включают 3730-4 (Profibus) и 3730-5 (FOUNDATION Fieldbus)Для альтернатив между поставщиками серии Neles ND9000 и Masoneilan SVI-II часто упоминаются как прямые конкуренты.
