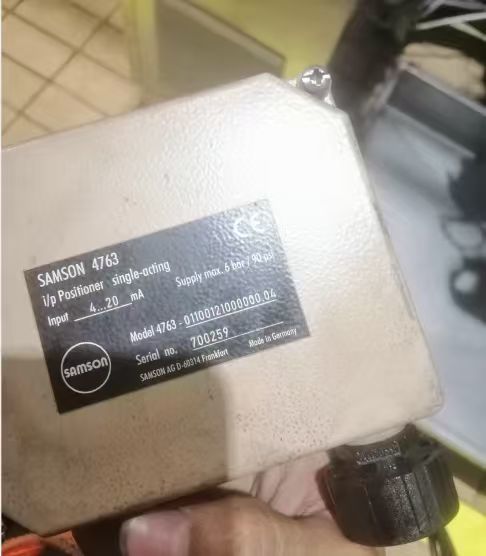

Электропневматический позиционер Samson серии 4763 4-20мА для регулирующих клапанов

Обзор продукта

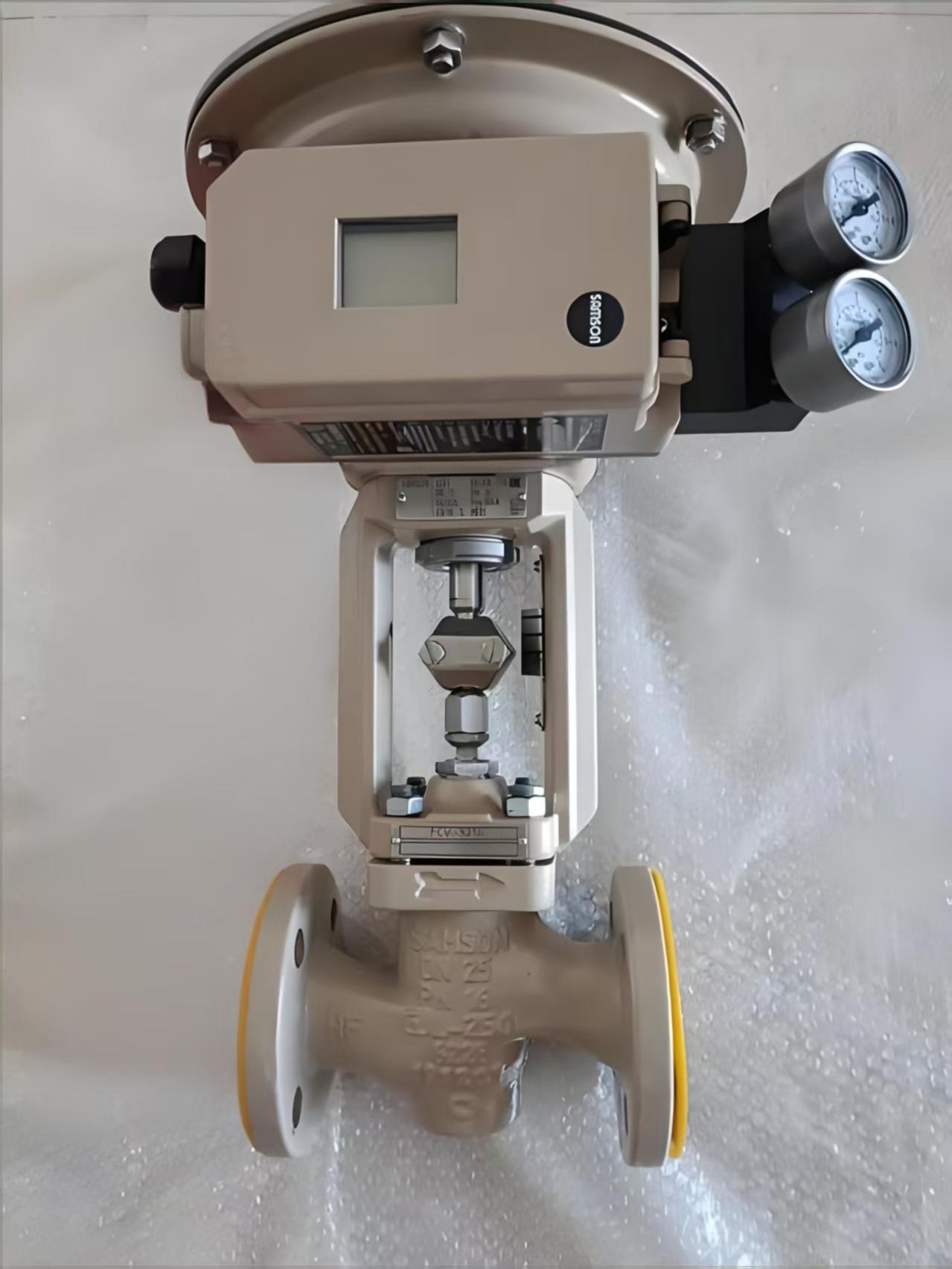

Samson 4763 — это электропневматический позиционер, предназначенный для установки на пневматические регулирующие клапаны. Это односторонний позиционер, который сравнивает входной управляющий сигнал от системы управления с фактическим положением штока клапана, а затем выдает соответствующий пневматический сигнал на привод.

Позиционер компактен и не требует частого обслуживания, имеет корпус из литого алюминия. Он может быть установлен в любом положении и нечувствителен к механическим вибрациям. Направление работы реверсивное, а устройство обеспечивает отличную динамическую характеристику для нормальной и раздельной работы. Регулируемая пропорциональная зона (P-зона) и регулируемая производительность воздушного выхода позволяют точно настроить устройство для конкретных применений.

4763 принимает электрический входной сигнал 4-20 мА или 1-5 мА. Он использует систему заслонка-сопло, работающую по принципу силового баланса. Все параметры доступны для настройки. Устройство доступно с дополнительными манометрами для контроля давления воздуха питания и сигнального давления.

Технические характеристики

Отрасль применения

Samson 4763 используется в химической и нефтехимической промышленности, производстве электроэнергии, целлюлозно-бумажной промышленности и общей промышленной автоматизации. Он подходит для дросселирующего регулирования и применений, требующих точного позиционирования клапана. Компактная конструкция и устойчивость к вибрациям делают его подходящим для требовательных технологических сред.

Распространенные проблемы

• Позиционер не реагирует на входной сигнал: Проверьте, находится ли давление питания в пределах 1,4–6 бар. Убедитесь в надежности пневматических соединений. Проверьте, не засорена ли сборка сопла.

• Положение клапана не соответствует входному сигналу: Проверьте настройку пропорциональной зоны (P-зоны). Убедитесь, что направление работы (прямое или обратное) установлено правильно. Перекалибруйте нулевую точку.

• Нестабильная работа или колебания: Проверьте наличие утечек воздуха в трубках и фитингах. Проверьте чрезмерное трение в уплотнении клапана или приводе. Убедитесь, что настройка производительности воздушного выхода соответствует требованиям.

• Ошибка калибровки нулевой точки: Нулевая точка находится вне диапазона. Проверьте монтаж и отрегулируйте нулевую точку.

• Низкое давление питания: Убедитесь, что давление питания соответствует минимальному требованию 1,4 бар. Проверьте регулятор подачи воздуха.

Заменяющие модели

Samson 4763 будет снят с производства в ближайшем будущем. Прямой заменой является TROVIS 3730-1, который представляет собой интеллектуальный позиционер следующего поколения с поддержкой связи HART и расширенными функциями. Также доступен тип 3767 в качестве альтернативы. 4763 является предшественником серии 3730 и имеет схожую совместимость монтажа. Для кросс-вендорных альтернатив перед заказом проверьте монтаж привода, диапазон хода и протокол связи.
