Умный позиционировщик клапанов Spirax Sarco SP7 серии HART для клапанов управления

Обзор продукции

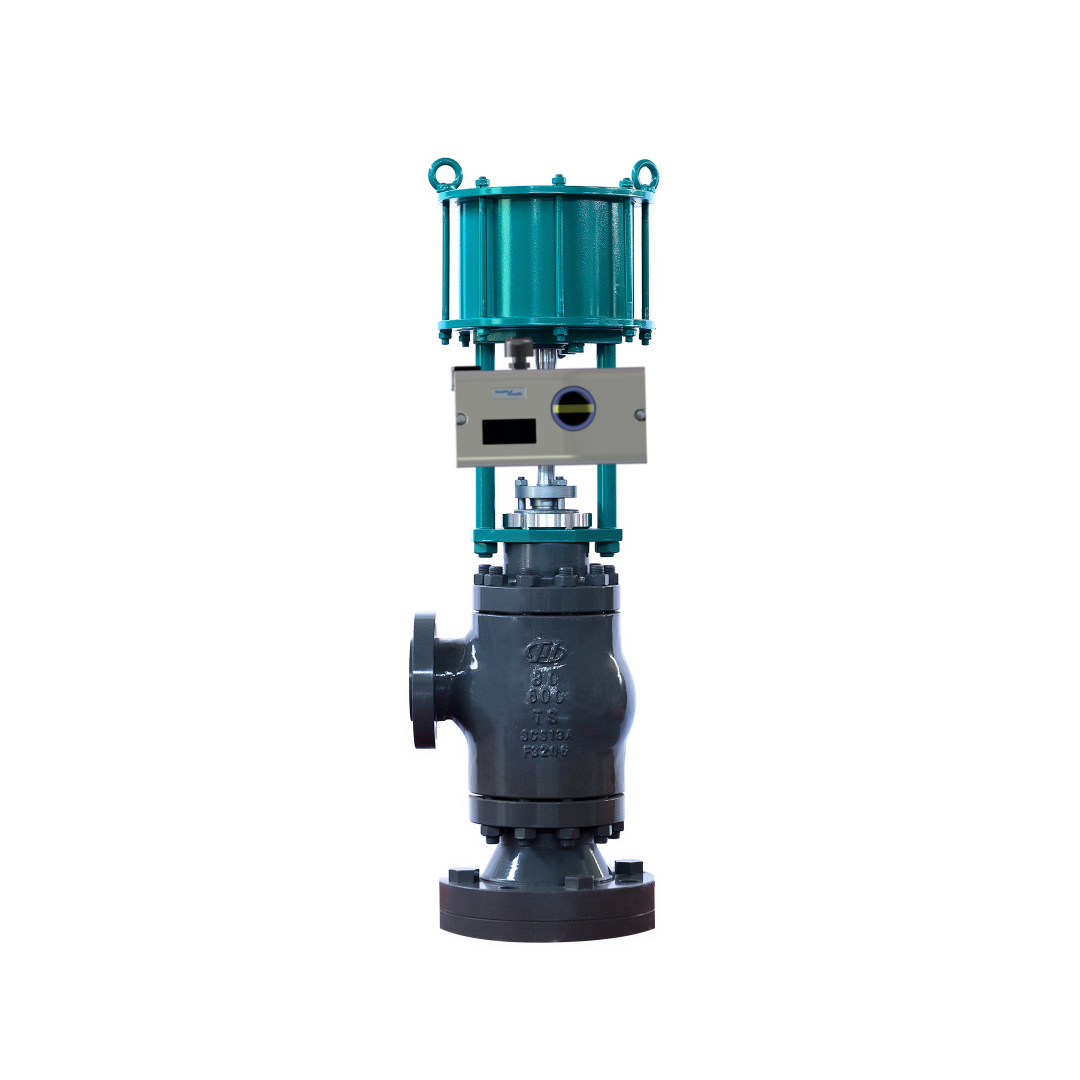

The Spirax Sarco SP7 is a smart, electronically configurable electro-pneumatic valve positioner designed for mounting on pneumatic linear or rotary actuators that conform to NAMUR. The Spirax Sarco SP7 - это умный, электронно конфигурируемый электро-пневматический клапан-позиционировщик, предназначенный для установки на пневматические линейные или вращающиеся приводы, которые соответствуют NAMUR.Это гарантирует точное соотношение между клапановым ударом и электрическим входным сигналом (mA) в позиционере..

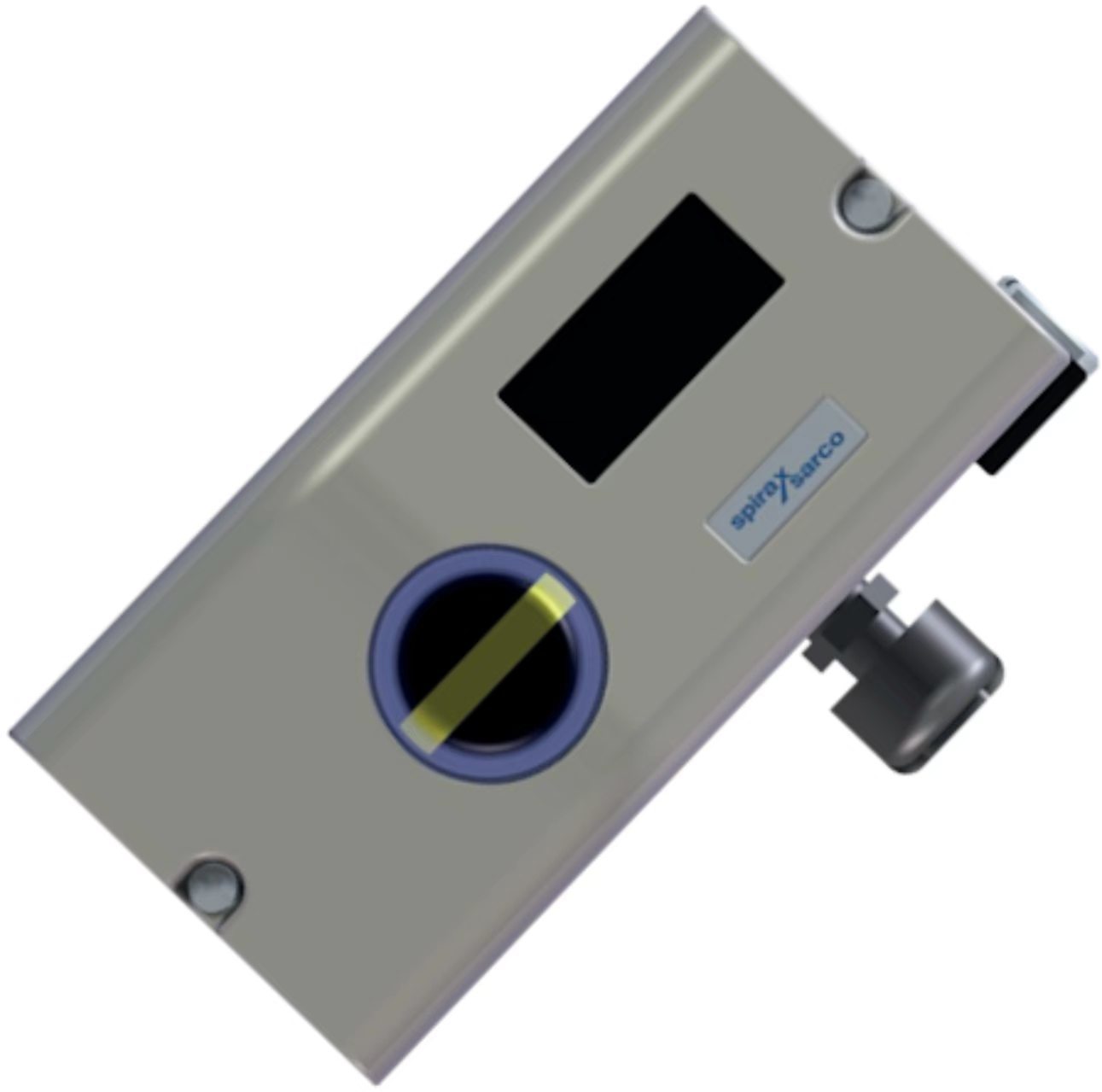

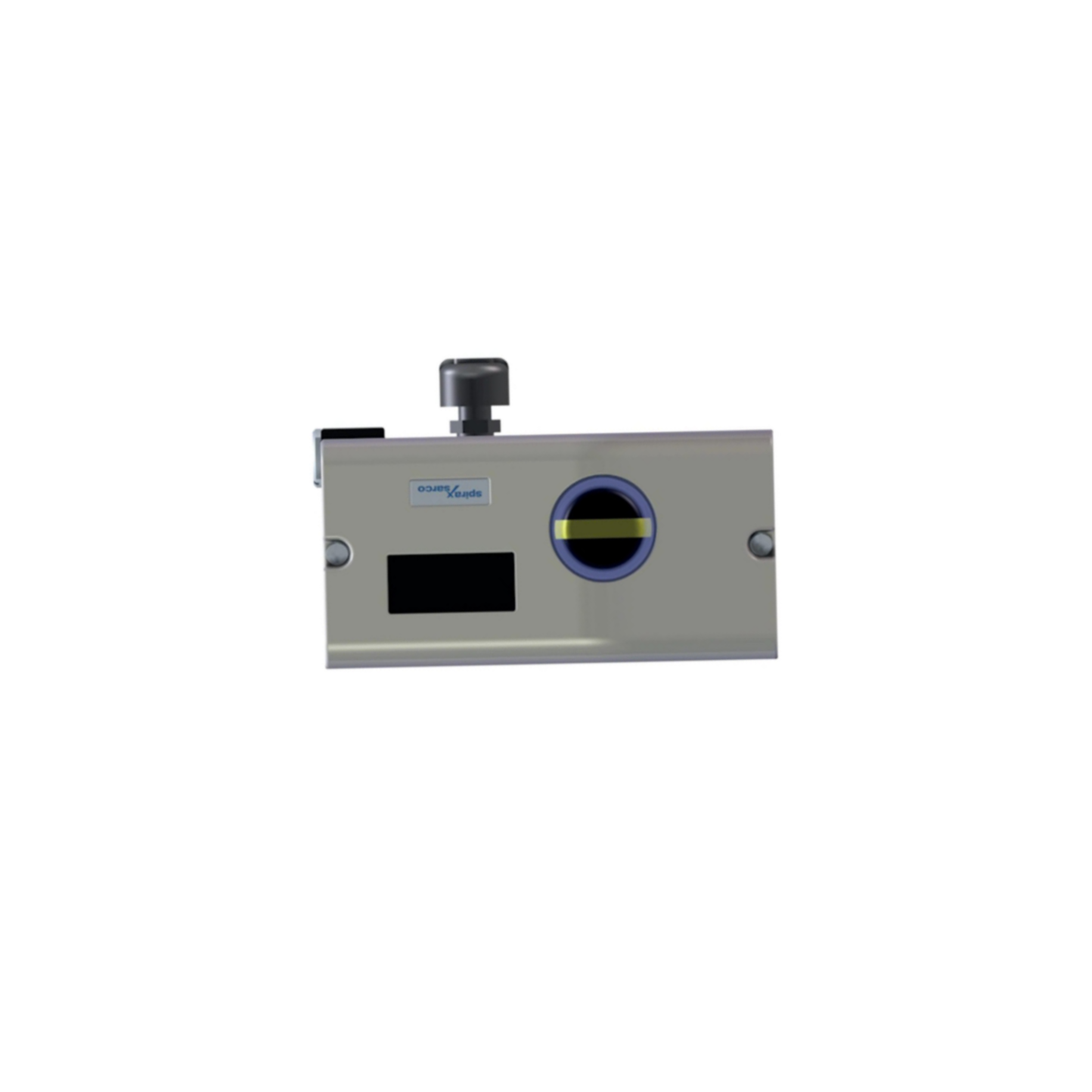

The SP7-1* has a cast aluminium housing that is treated for outdoor installation. The unit can be mounted onto pneumatic actuators with rotary travel of -57 to +57° or linear travel of -28 to +28°. The unit can be mounted onto pneumatic actuators with rotary travel of -57 to +57° or linear travel of -28 to +28°.The positioner can be supplied with or without a mounting kit and with or without a pressure gauge block Позиционировщик может поставляться с или без монтажного комплекта и с или без блока для измерения давленияОн работает с управляющим сигналом в мА и давлением подачи воздуха от 1,4 до 6 бар.

SP7-10 включает в себя локальный коммуникационный интерфейс (LCI) как стандарт, с опциональным модулем связи HART для связи через сигнал 20mA.SP7-11 предлагает модуль PROFIBUS PA., и SP7-12 предлагает модуль FOUNDATION Fieldbus. Цифровой вход может активировать функции системы управления, а цифровой выход выводит коллективные сообщения (алармы/отказы).SP7 - один из самых энергоэффективных позиционеров., с максимальным потреблением воздуха в устойчивом состоянии 0,015 SCFM, до 50 раз эффективнее, чем аналогичные электро-пневматические позиционеры.

Технические спецификации

Промышленность применения

The Spirax Sarco SP7 is used in steam control systems, process heating and cooling, food and beverage utilities, pharmaceutical clean steam, and general industrial valve control. The Spirax Sarco SP7 используется в системах управления парами, процессом нагревания и охлаждения, пищевых и напитковых коммунальных услугах, фармацевтическом чистом паре и общему промышленному управлению клапанами.Это подходит для приложений, где надежное цифровое позиционирование и энергоэффективность необходимы.The positioner can be used with any actuator that conforms to NAMUR, including Spirax Sarco BVA300, PN1600, PNS3000, PNS4000, PN9000, and TN2000 series actuators. The positioner can be used with any actuator that conforms to NAMUR, including Spirax Sarco BVA300, PN1600, PNS3000, PNS4000, PN9000, and TN2000 series.

Общие проблемы

• Позиционировщик не реагирует на входный сигналCheck the air supply quality meets ISO 8573-1:2010 Class 3: Проверьте, что воздушное давление находится в пределах 1,4~6 бар.3:3.

• Положение клапана не совпадает с входным сигналом.Проверьте, что рабочее направление правильно установлено.

• Медленная реакция клапанаПроверьте, что воздушная труба не ограничена.

• Ошибка 10 (перебои в питании).После приблизительно 5 секунд, позиционировщик автоматически перезагружается.

• ERROR 11 (ошибка оперативной памяти)После приблизительно 5 секунд, позиционировщик автоматически перезагрузится и оперативная память будет реинтилизирована.

• SENS_ERR (позиционный датчик дефектный)Контактная служба для замены.

• АЛАРМ 1 (Утечка между позиционером и приводом)Проверьте пневматические трубы и фитинги на утечки.

• АЛАРМ 2 (настройка тока вне диапазона)Проверьте источник входного сигнала и проводку.

Заменяющие модели

The Spirax Sarco SP7 is a current-generation smart positioner platform. The SP8 Smart Positioner is the next-tier option from the same product line. The Spirax Sarco SP7 is a current-generation smart positioner platform. The SP8 Smart Positioner is the next-tier option from the same product line.offering advanced valve diagnostics with long-term data trending to benchmark current valve performance against a new control valve. предлагая передовую диагностику клапанов с долгосрочными данными, чтобы сравнить текущую производительность клапанов с новым контрольным клапаном.Для устаревших установок, SP7 служит как обновление от старых позиционеров серии Spirax Sarco EP5/EP6 и позиционеров только с пневматическим приводом.дальность следования, и протокол связи перед заказом.
